①. 設(she)備的(de)位置(zhi)以(yi)設(she)備中(zhong)心(xin)線為準，根據該項(xiang)目(mu)的(de)總圖條件(jian)來(lai)繪制。

  ②. 基礎外形、設備(bei)外形、框架、梯子、平臺和(he)管(guan)口均要在配管(guan)圖中表(biao)示，對(dui)于(yu)泵等簡單的轉動設備(bei)可(ke)不必(bi)表(biao)示其外形。

  ③. 設備的保溫需表示。

  ④. 設備截(jie)面(mian)的畫法(fa)為(wei)周圍剖面(mian)線(xian)、中間為(wei)空白(bai)表示(shi)。

  ⑤. 對于儀表(biao)、液位計(ji)的(de)外形要表(biao)示，溫度計(ji)僅表(biao)示管(guan)口。帶有管(guan)道(dao)附(fu)件的(de)壓(ya)力計(ji)，如屬于管(guan)道(dao)專業范圍，該附(fu)件應表(biao)示口徑和(he)等級（或形式）。

  ⑥. 換熱器或臥式罐(guan)上的放空和排凈不需表示。

  ⑦. 泵上的儀(yi)表(biao)排凈及放空不需表(biao)示。

  ⑧. 管(guan)(guan)(guan)口(kou)的管(guan)(guan)(guan)口(kou)號或管(guan)(guan)(guan)口(kou)名(ming)稱(cheng)應表示，與管(guan)(guan)(guan)道相連(lian)的管(guan)(guan)(guan)口(kou)要再圖上標注角(jiao)度和管(guan)(guan)(guan)口(kou)表上未表示的尺寸。

  ⑨. 平面圖上(shang)可不表示平臺欄(lan)桿。

  ⑩. 如果平(ping)臺位(wei)置距管口太近，管口表示不清楚，這時應加(jia)一斷面(mian)圖。

  ?. 平(ping)臺(tai)及樓面的標高(gao)應表(biao)示。

  ?. 設(she)備位號(hao)應表(biao)示，且盡量沿中(zhong)心線標注。

  ?. 當平面圖(tu)(tu)上只表示(shi)設備(bei)的(de)一(yi)個斷面時，其(qi)標高應(ying)表示(shi)出在該平面圖(tu)(tu)上所表示(shi)的(de)此設備(bei)的(de)范圍。

  ?. 臥式換熱器或(huo)儲罐安裝高度(du)應在圖中表示。

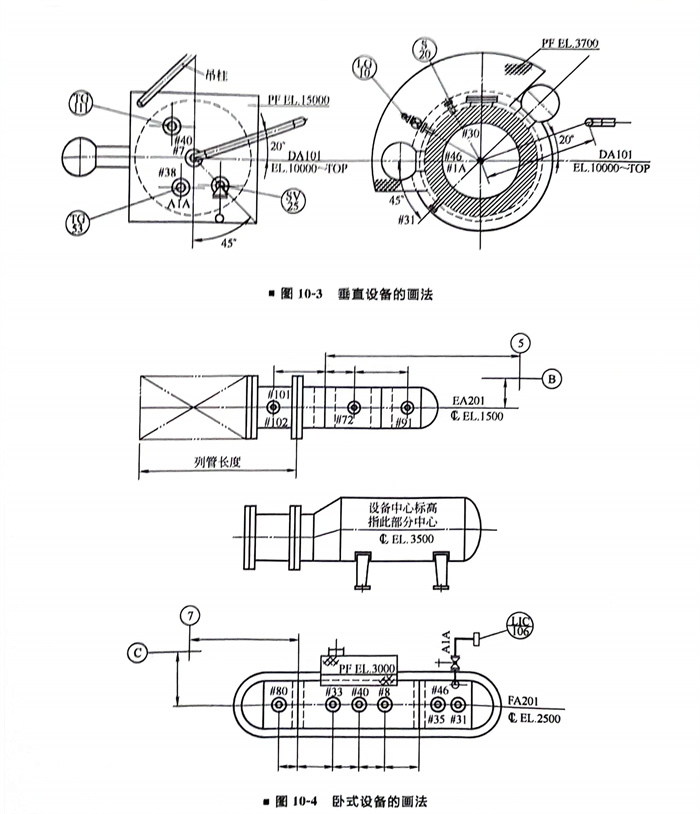

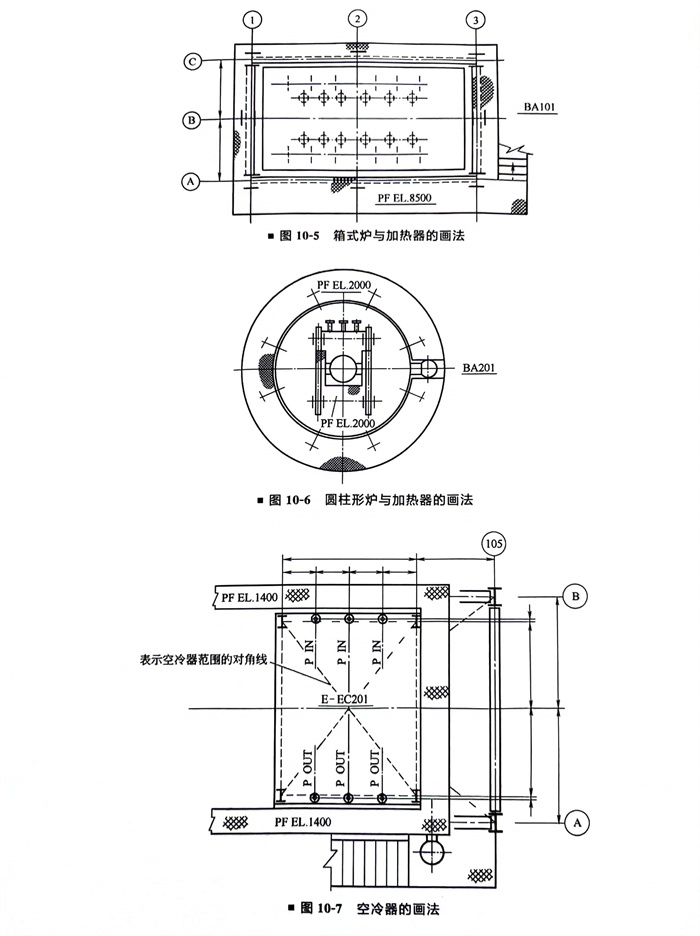

  ?. 管道布置平面(mian)圖設(she)備的畫法實(shi)例如(ru)圖10-3～圖10-7所示。
