1. 構筑物畫法(fa)的一般要求

  ①. 對(dui)于構筑物無論(lun)在圖紙范圍內還是外，均(jun)應用實線表示。

  ②. 平臺及樓面標高(gao)應表(biao)示。

  ③. 柱(zhu)線號(hao)和柱(zhu)間距在(zai)平面(mian)圖上應表(biao)示，但立(li)面(mian)圖則不需表(biao)示（柱(zhu)線號(hao)用Φ10mm的圓(yuan)表(biao)示）。

  ④. 柱線號應(ying)從圖紙的正面看(kan)，水平(ping)書寫。

  ⑤. 柱線號(hao)的數字或字母應與(yu)布置圖一致（大小寫字母應有所區別）。

  ⑥. 對于沒有柱線號的簡單的構筑物（如操作(zuo)平臺），柱子則不需表示。

2. 鋼(gang)結構

  ①. 基礎(chu)外形(xing)、柱(zhu)子、主梁及(ji)次(ci)梁均(jun)要表示。

  ②. 斜撐的中(zhong)心線應表示(shi)。

  ③. 梯子、臺(tai)階應表示(shi)。

  ④. 鋼結(jie)構防火后(hou)的外形應(ying)表示(shi)出(chu)來。

  ⑤. 樓板用相交陰影線(xian)表示。

3. 混凝土(tu)結構

  ①. 柱、梁(liang)及樓面(mian)的外(wai)形應表(biao)示。

  ②. 斷(duan)面用三條(tiao)斜線(xian)表示(shi)。

  ③. 依據與參考線(xian)的(de)(de)距(ju)離來(lai)表示設(she)備坑(keng)和(he)油堤的(de)(de)位置，這些(xie)尺寸依據布置圖來(lai)表示，除(chu)另有說(shuo)明(ming)，墻的(de)(de)厚度不需(xu)表示。

  ④. 儲油池(chi)、電纜溝和(he)排污坑應在圖上表(biao)示(shi)，但名(ming)稱、尺寸及位置不需表(biao)示(shi)。

  ⑤. 樓層不(bu)需表示(shi)。

    注意，當鋼結(jie)構(gou)的(de)一部分（如(ru)柱基(ji)礎，設備平臺等）超出了界(jie)區線，鋼結(jie)構(gou)的(de)整個外形(xing)應表示，不(bu)能(neng)有(you)界(jie)區線切斷。而與其他圖紙相(xiang)接的(de)通道和(he)橫梁(liang)可以在界(jie)區線處斷開。

4. 管道布置平面圖構(gou)筑物的畫(hua)法實例(li)

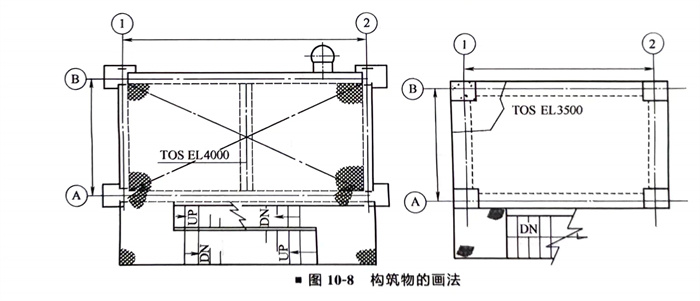

   構筑物的畫法如圖10-8所示(shi)。
