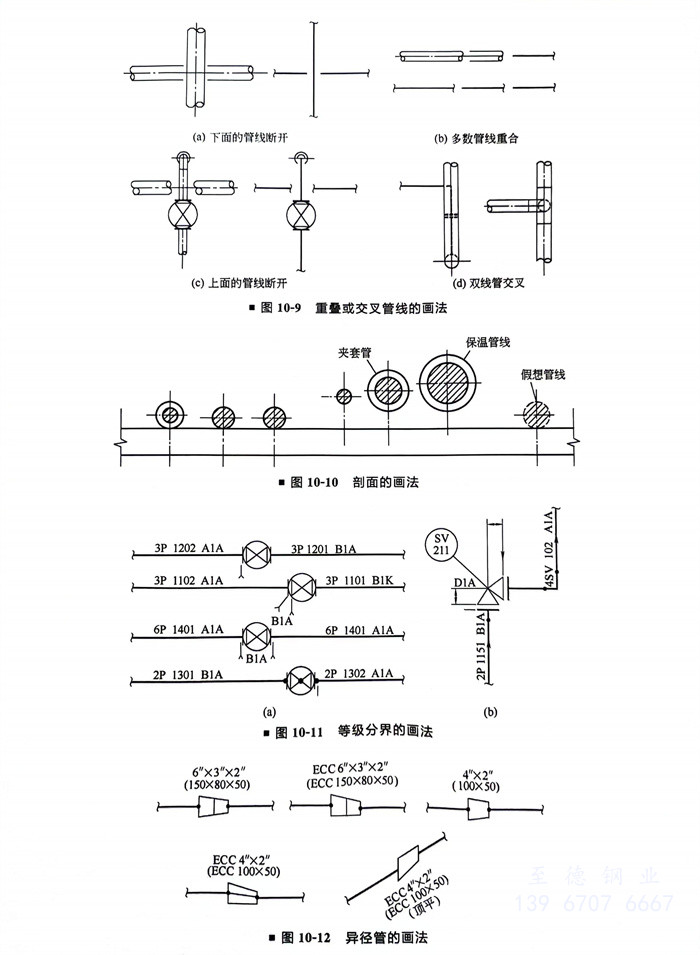

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面（圖(tu)10-10）。

 ③. 等(deng)級(ji)分(fen)界（圖10-11）。

 ④. 異(yi)徑管（圖10-12）。

   a. 同(tong)心異徑(jing)管僅表示(shi)口(kou)徑(jing)。

   b. 底平的偏(pian)心異徑管(guan)，口(kou)(kou)徑前加(jia)“ECC”，頂平的偏(pian)心異徑管(guan)，口(kou)(kou)徑前加(jia)“ECC”，后加(jia)“（TOP FLAT）”。

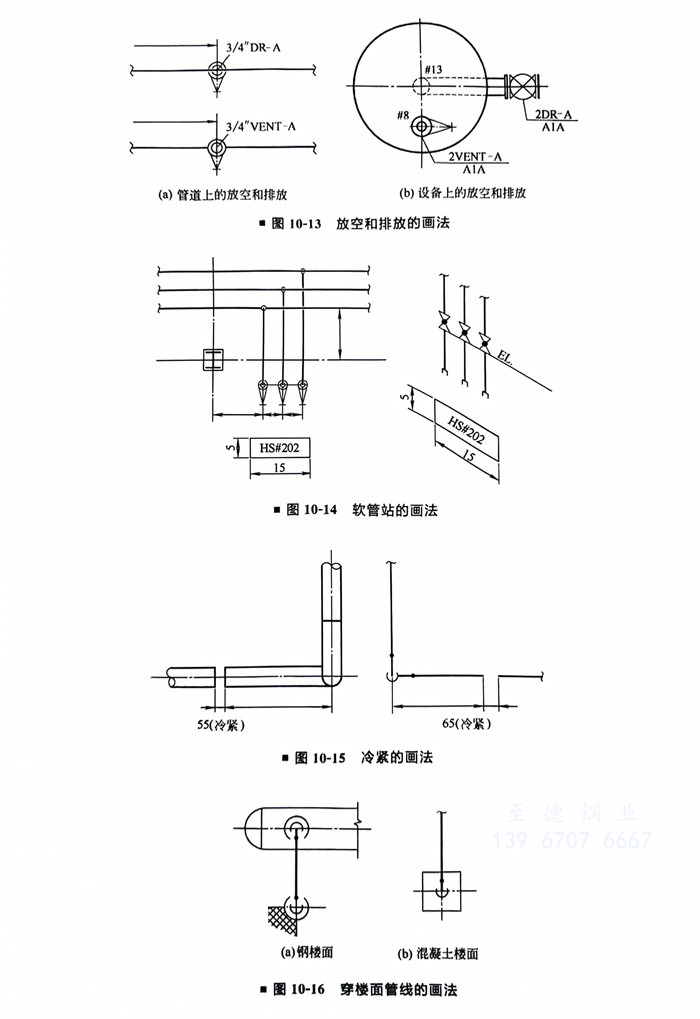

 ⑤. 放空和排放（圖(tu)10-13）。

   管(guan)道上(shang)的放空(kong)和(he)排放，應將閥門的手柄方向(xiang)以及(ji)放空(kong)、排放的類型及(ji)口(kou)徑(jing)標在管(guan)線上(shang)，設備上(shang)的放空(kong)和(he)排放需表示其(qi)類型、口(kou)徑(jing)及(ji)等級。

 ⑥. 軟管(guan)站（圖10-14）。

   軟管站(zhan)的(de)位(wei)置(zhi)（在總布置(zhi)圖上）及站(zhan)號表示如下。

 ⑦. 冷緊(jin)（圖10-15）。

 ⑧. 穿樓面(mian)的管線（圖10-16）。

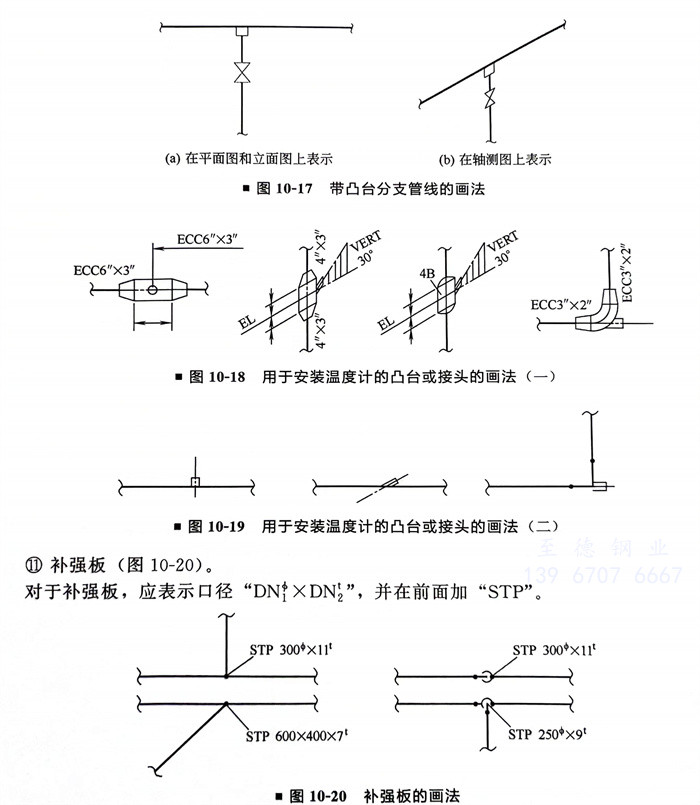

 ⑨. 帶凸臺的分(fen)支管線（圖10-17）。

 ⑩. 用于(yu)安裝溫度(du)計的(de)凸臺或接頭（圖10-18、圖10-19）。

 ?. 補(bu)強板（圖(tu)10-20）。

   對于(yu)補強板(ban)，應(ying)表示(shi)口徑“DN1×DN2”，并(bing)在前面加“STP”。

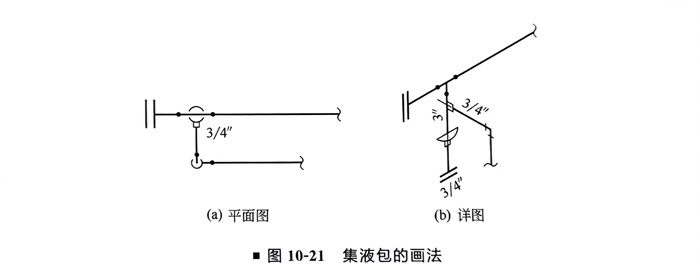

?. 集液包（圖(tu)10-21）。

   裝在主管上的集液(ye)包應與(yu)主管表示在同一(yi)張圖上。

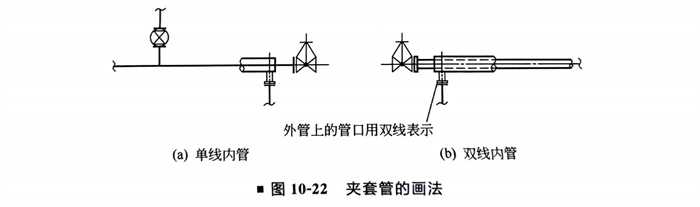

 ?. 夾套管(guan)（圖10-22）。

   a. 導向(xiang)板的(de)詳圖，管端及與外管相(xiang)連的(de)管線應單獨出圖表示。

   b. 對(dui)于外管，應按(an)下面部(bu)分表示：管線(xian)起點及終點；管線(xian)與外管相(xiang)連(lian)；長、直管線(xian)。

   c. 內(nei)管(guan)雙線(xian)表示的(de)管(guan)道在軸測圖中的(de)表示應與單線(xian)表示的(de)管(guan)線(xian)相同。

 ?. 伴熱管線（圖(tu)10-23）。

  無論伴(ban)(ban)熱管的(de)根數是幾根，僅用單(dan)虛線表示伴(ban)(ban)熱，虛線的(de)長度應(ying)清楚地表示伴(ban)(ban)熱范圍。

 ?. 塔的分層表示（圖10-24）。

  當(dang)塔的(de)(de)斷面表示在平(ping)面圖(tu)的(de)(de)接續線以外出時，豎(shu)向布置(zhi)時以較高(gao)標高(gao)應從(cong)高(gao)至低(di)，橫向布置(zhi)時應從(cong)左至右的(de)(de)順序(xu)布置(zhi)。

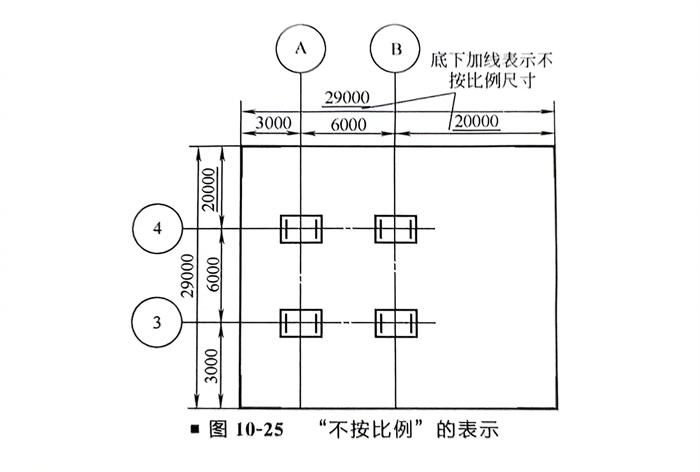

?. “不按比例”的表示(shi)（圖10-25）。
