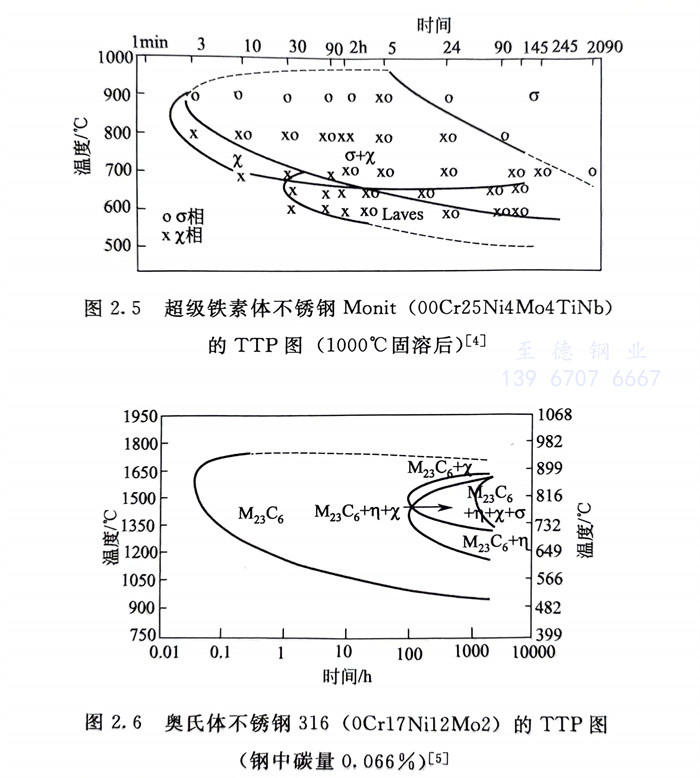

圖(tu)2.5～圖(tu)2.7分別為超級鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹鋼2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由(you)圖2.5可(ke)(ke)知(zhi)，由(you)于Monit鋼(gang)中(zhong)碳(tan)量(liang)很(hen)低，沒有，金屬間相σ、x和(he)Laves（η）相均在600～900℃范(fan)圍(wei)析出(chu)。x相析出(chu)最(zui)快(kuai)，在800～900℃間僅保溫約2min即可(ke)(ke)。可(ke)(ke)惜此圖中(zhong)沒有標(biao)出(chu)約475℃下a＇的(de)析出(chu)范(fan)圍(wei)。
由圖2.6可(ke)知，在316不銹(xiu)鋼中(zhong)， 碳(tan)化物析出(chu)最快，816～899℃間僅保溫0.05h即可(ke)；由于316不銹(xiu)鋼中(zhong)鉻、鉬(mu)量低，金屬間化合(he)物如σ、χ和η相的(de)析出(chu)則比(bi)較緩慢。

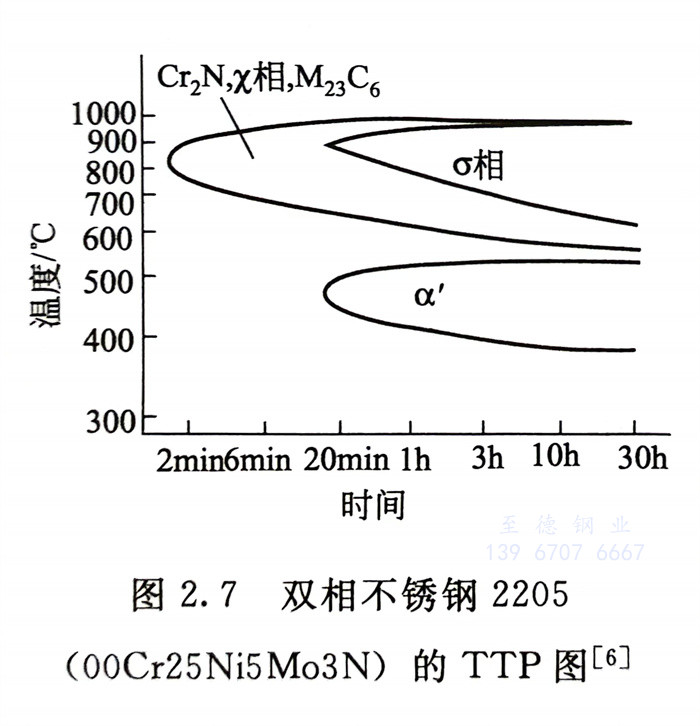

由(you)圖2.7可知，在(zai)2205雙(shuang)相(xiang)(xiang)不銹鋼(gang)中， 和x相(xiang)(xiang)的(de)析出(chu)速(su)度(du)都比較快，在(zai)800～900℃間僅保溫約1min即可，而σ相(xiang)(xiang)和α＇相(xiang)(xiang)的(de)析出(chu)，則(ze)需在(zai)各自的(de)敏(min)感溫度(du)停留至20min以上。研(yan)究表(biao)明，所有(you)雙(shuang)相(xiang)(xiang)不銹鋼(gang)自高溫冷(leng)(leng)卻過程(cheng)中（如(ru)自1350℃冷(leng)(leng)卻）一(yi)般均會有(you)從(cong)鐵(tie)素體到(dao)二次奧(ao)氏(shi)體（γ2）的(de)轉變（見本書(shu)鉻鎳雙(shuang)相(xiang)(xiang)不銹鋼(gang)的(de)發展和性能(neng)特點(dian)內容(rong)）。
當人們把不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)，例如(ru)圖2.5的(de)(de)(de)(de)(de)25-4-4超(chao)級(ji)鐵素體不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)、圖2.6的(de)(de)(de)(de)(de)316奧氏體不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)和(he)圖2.7的(de)(de)(de)(de)(de)2205雙(shuang)相不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)加(jia)(jia)熱到適當溫度（例如(ru)固(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)溫度），停留足夠的(de)(de)(de)(de)(de)時間(jian)(jian)并快速冷卻，則鋼(gang)(gang)(gang)中的(de)(de)(de)(de)(de)碳、氮化物和(he)金屬(shu)(shu)間(jian)(jian)化合(he)物就會(hui)溶(rong)(rong)(rong)入(ru)基(ji)體中形成C、N、Cr、Mo等元素過飽和(he)的(de)(de)(de)(de)(de)亞穩(wen)定(ding)(ding)的(de)(de)(de)(de)(de)固(gu)(gu)溶(rong)(rong)(rong)體。但是(shi)當一(yi)旦再受(shou)(shou)到熱加(jia)(jia)工(gong)、熱成型和(he)焊接等的(de)(de)(de)(de)(de)熱作用或(huo)固(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)冷卻速度不(bu)(bu)(bu)足，已溶(rong)(rong)(rong)入(ru)鋼(gang)(gang)(gang)中的(de)(de)(de)(de)(de)碳、氮化合(he)物和(he)金屬(shu)(shu)間(jian)(jian)化合(he)物又會(hui)從(cong)基(ji)體上或(huo)沿相界(jie)、晶界(jie)重新(xin)沉淀出(chu)來(lai)，從(cong)而嚴重影(ying)響(xiang)(xiang)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)性(xing)(xing)能。對于固(gu)(gu)溶(rong)(rong)(rong)態不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)受(shou)(shou)熱履歷的(de)(de)(de)(de)(de)影(ying)響(xiang)(xiang)而引(yin)起的(de)(de)(de)(de)(de)這些相的(de)(de)(de)(de)(de)析出(chu)敏(min)感性(xing)(xing)，一(yi)般稱為(wei)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)組(zu)織熱穩(wen)定(ding)(ding)性(xing)(xing)。總(zong)的(de)(de)(de)(de)(de)說來(lai)，不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)組(zu)織熱穩(wen)定(ding)(ding)性(xing)(xing)高，對碳、氮化物和(he)金屬(shu)(shu)間(jian)(jian)化合(he)物析出(chu)敏(min)度性(xing)(xing)低，對不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)組(zu)織和(he)性(xing)(xing)能是(shi)有(you)益的(de)(de)(de)(de)(de)。目(mu)前，隨(sui)著(zhu)各種高合(he)金超(chao)級(ji)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)面世，為(wei)了提高鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)耐蝕性(xing)(xing)，加(jia)(jia)入(ru)大量Cr、Mo、N，鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)組(zu)織熱穩(wen)定(ding)(ding)性(xing)(xing)下降，已引(yin)起人們高度關注(zhu)。后(hou)面所(suo)涉及(ji)的(de)(de)(de)(de)(de)熱加(jia)(jia)工(gong)、熱成型、熱處(chu)(chu)理(li)(li)（固(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)后(hou)的(de)(de)(de)(de)(de)敏(min)化和(he)時效）以(yi)及(ji)焊接后(hou)性(xing)(xing)能的(de)(de)(de)(de)(de)改變(bian)多屬(shu)(shu)于組(zu)織熱穩(wen)定(ding)(ding)性(xing)(xing)的(de)(de)(de)(de)(de)影(ying)響(xiang)(xiang)。
