除鉻、鎳外，鉬也是不銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

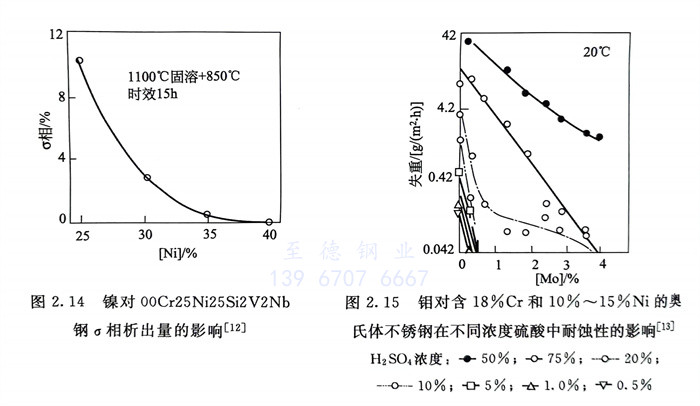

  鉬(mu)能(neng)顯(xian)著促進鉻在(zai)鈍(dun)化膜中的(de)富集，從而(er)(er)增(zeng)強(qiang)不銹鋼鈍(dun)化膜的(de)穩定性(xing)(xing)(xing)，顯(xian)著強(qiang)化鋼中鉻的(de)耐(nai)(nai)蝕(shi)(shi)(shi)作(zuo)用(yong)，從而(er)(er)大(da)大(da)提高各(ge)類(lei)不銹鋼的(de)不銹性(xing)(xing)(xing)和(he)耐(nai)(nai)各(ge)種還原性(xing)(xing)(xing)酸介(jie)質的(de)耐(nai)(nai)蝕(shi)(shi)(shi)性(xing)(xing)(xing)。圖2.15系在(zai)不同(tong)濃度中，鉬(mu)在(zai)鋼中的(de)作(zuo)用(yong)。可(ke)以看出(chu)，隨(sui)鉬(mu)量增(zeng)加(jia)，鋼的(de)腐(fu)蝕(shi)(shi)(shi)速率下降，耐(nai)(nai)蝕(shi)(shi)(shi)性(xing)(xing)(xing)提高，但隨(sui)濃度增(zeng)高，為(wei)獲得同(tong)一腐(fu)蝕(shi)(shi)(shi)速率所需(xu)的(de)鉬(mu)量要(yao)(yao)增(zeng)加(jia)。為(wei)了耐(nai)(nai)腐(fu)蝕(shi)(shi)(shi)，濃度為(wei)50％的(de)比(bi)濃度為(wei)75％的(de)反而(er)(er)需(xu)要(yao)(yao)更(geng)多的(de)鉬(mu)，這是因為(wei)50％具有更(geng)大(da)的(de)腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)(xing)。

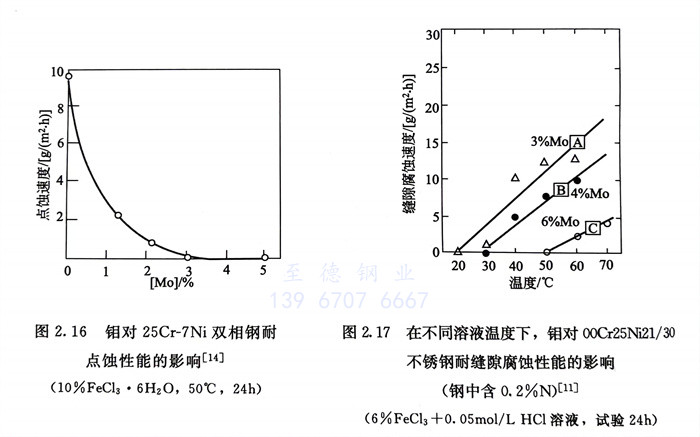

  鉬在不銹(xiu)鋼(gang)中(zhong)，能提高鋼(gang)的(de)再(zai)鈍化(hua)能力(li)，其耐點蝕(shi)和(he)縫隙腐蝕(shi)的(de)能力(li)約(yue)為鉻的(de)3倍。為了(le)耐點蝕(shi)和(he)耐縫隙腐蝕(shi)，不銹(xiu)鋼(gang)中(zhong)一般還需加(jia)入(ru)鉬。鉬還對防止以點蝕(shi)為起源的(de)應力(li)腐蝕(shi)有(you)利。鉬在不銹(xiu)鋼(gang)耐點蝕(shi)和(he)耐縫隙腐蝕(shi)性能的(de)影響分別見圖(tu)2.16和(he)圖(tu)2.17。

  在一(yi)些(xie)腐(fu)蝕(shi)介質中，鉬形成鉬酸鹽后對(dui)不(bu)銹鋼所(suo)起的緩蝕(shi)作(zuo)用已(yi)為試驗所(suo)證實(shi)。

  鉬能促進(jin)不銹鋼(gang)(gang)中金屬間化(hua)合物σ、x等的(de)(de)析(xi)出，從(cong)而降(jiang)低(di)鋼(gang)(gang)的(de)(de)組(zu)織(zhi)熱穩定性(xing)(xing)(xing)，增(zeng)加鋼(gang)(gang)的(de)(de)脆化(hua)敏(min)感(gan)性(xing)(xing)(xing)，降(jiang)低(di)鋼(gang)(gang)的(de)(de)塑、韌性(xing)(xing)(xing)、耐蝕(shi)性(xing)(xing)(xing)以及冷(leng)成型性(xing)(xing)(xing)和焊接(jie)性(xing)(xing)(xing)。

  鉬(mu)提高不銹鋼(gang)的(de)強度(du)，包括高溫(wen)強度(du)，使高溫(wen)持久(jiu)和蠕變性能有(you)較(jiao)大(da)的(de)改善。但隨鉬(mu)量(liang)增加，不銹鋼(gang)的(de)高溫(wen)變形抗力增大(da)，熱(re)塑(su)性下降，同時鉬(mu)又促進奧氏體(ti)不銹鋼(gang)中δ-鐵(tie)素(su)體(ti)的(de)形成，這(zhe)些因素(su)均可導致鋼(gang)的(de)熱(re)加工(gong)、熱(re)成型性的(de)降低。
