高純鐵素體不銹(xiu)鋼 Cr30Mo2 性能與特點如(ru)下：

a. 力學性能和脆(cui)性轉變(bian)溫度(du)

   一些試驗(yan)結(jie)果見表(biao)4.13（b）、圖4.21和圖4.22。從(cong)圖中可知，高純Cr30Mo2的室溫韌性可達(da)105J／㎡（V形和U形缺口）。脆性轉變溫度(du)3mm冷軋(ya)板(ban)(ban)可達(da)-100℃以下，而10mm熱軋(ya)板(ban)(ban)也可達(da)-20℃。

b. 耐腐蝕性(xing)能

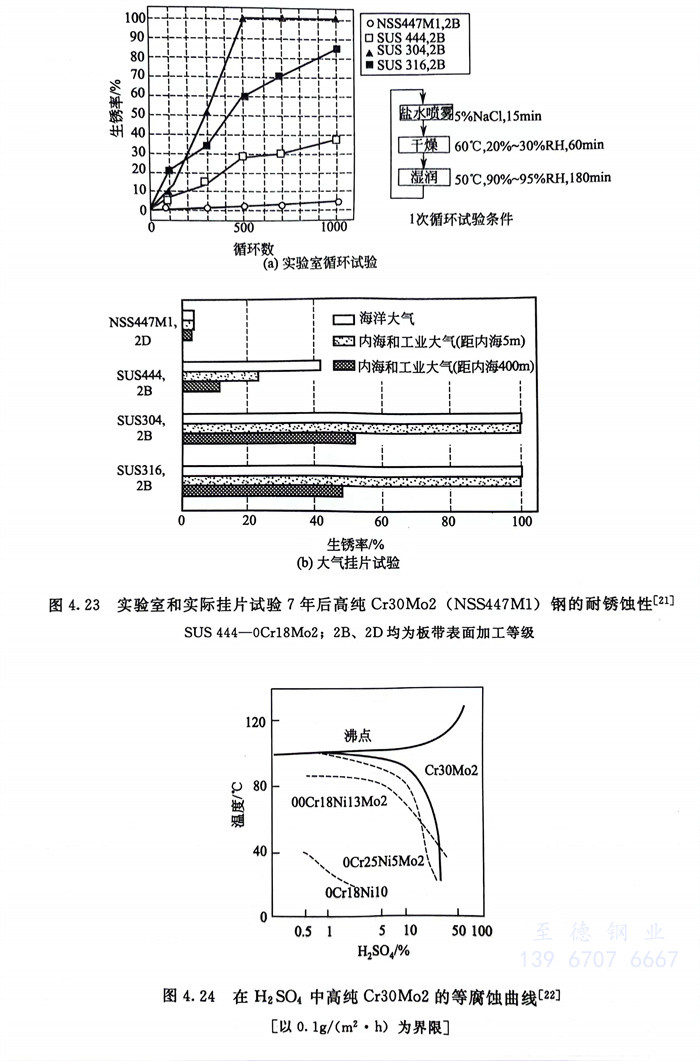

   在各(ge)種大氣和(he)各(ge)種酸、堿(jian)、鹽介質中，高純(chun)Cr30Mo2耐(nai)全面腐蝕和(he)耐(nai)局部(bu)腐蝕性能(neng)均(jun)遠遠優于316型不銹鋼，在含氧化劑(ji)的NaOH中優于純(chun)鎳，一些試驗結果(guo)見(jian)圖(tu)4.23～圖(tu)4.27和(he)表4.14。

c. 冷成型性和焊接(jie)性能

   表(biao)4.15列出了高(gao)純(chun)Cr30Mo2 1.5mm板材冷成型性(xing)數據。試驗還表(biao)明(ming)，高(gao)純(chun)Cr30Mo2焊接性(xing)良好，焊后(hou)無(wu)晶(jing)間(jian)(jian)腐(fu)蝕傾向，在(zai)一些腐(fu)蝕介質中，焊前(qian)、焊后(hou)的(de)(de)耐蝕性(xing)無(wu)明(ming)顯差別（表(biao)4.16）；適宜截面(mian)尺寸的(de)(de)高(gao)純(chun)Cr30Mo2鋼(gang)焊后(hou)的(de)(de)韌(ren)性(xing)和脆性(xing)轉(zhuan)變溫度完全可滿足(zu)使用(yong)的(de)(de)需求(qiu)（見圖4.28）；但是，在(zai)焊接過(guo)程(cheng)中，要采取措施防止碳、氮等間(jian)(jian)隙元素對焊縫(feng)的(de)(de)污染(ran)(ran)。圖4.29系因焊縫(feng)污染(ran)(ran)而引起的(de)(de)高(gao)純(chun)Cr30Mo2鋼(gang)焊后(hou)韌(ren)性(xing)的(de)(de)降低和脆性(xing)轉(zhuan)變溫度的(de)(de)升高(gao)。

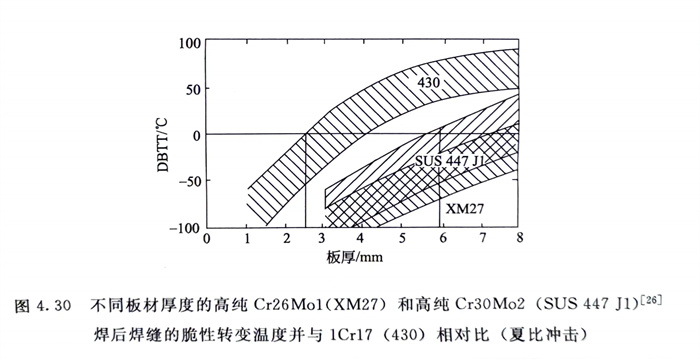

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不銹鋼(gang)高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于薄(bo)截面尺寸的高純(chun)Cr30Mo2（NSS447M1）綜合性能優良，又不含鎳且成本(ben)低于0Cr17Ni12Mo2（316）不銹鋼，國(guo)外（例如日本(ben)）已(yi)用于沿海大(da)型國(guo)際(ji)機(ji)場的屋頂材料(liao)。
