國內牌號(hao)為(wei)0027Mo，國外VOD冶煉的牌號(hao)為(wei)UNS S 44625，日本牌號(hao)為(wei)SUS XM27。

a. 力學性能和脆性轉變溫(wen)度

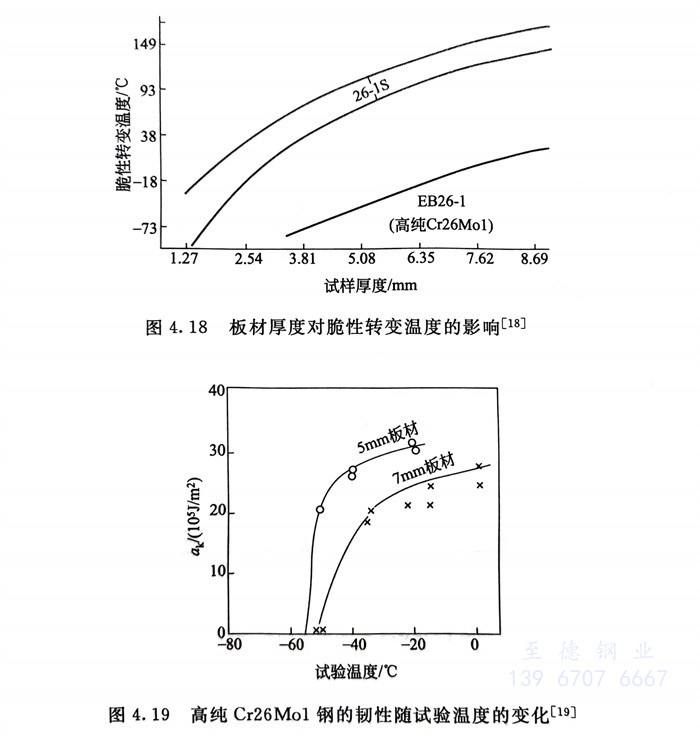

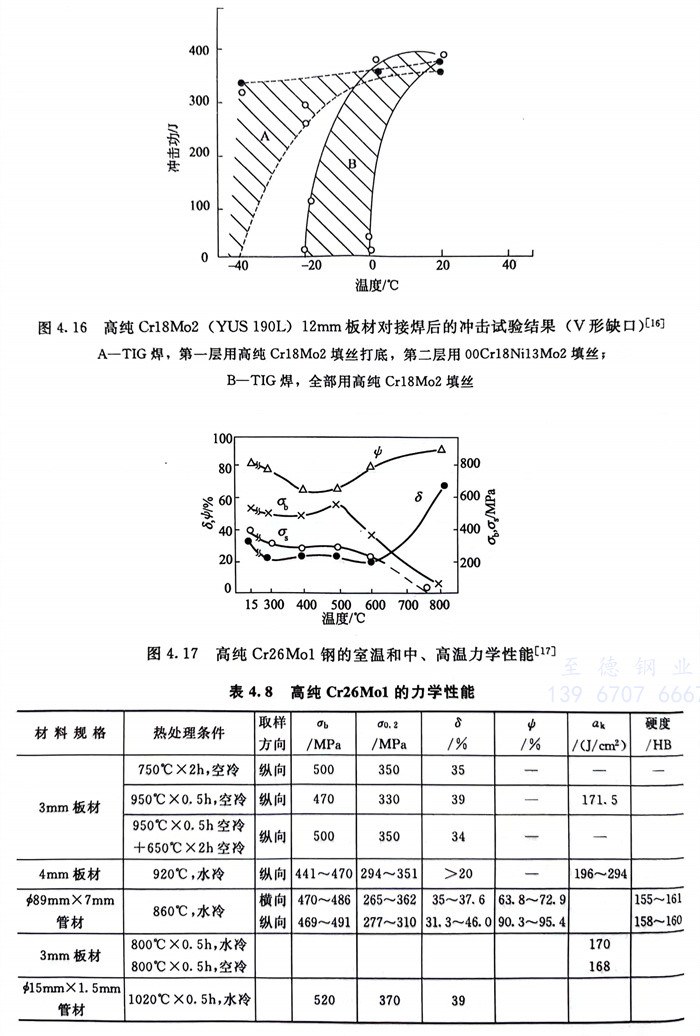

  力學性能見圖4.17和(he)表4.8。脆性轉變溫度見圖4.18和(he)圖4.19。一(yi)般認為高(gao)純Cr26Mo1截面(mian)尺寸(cun)適(shi)用(yong)于≤6mm或≤7mm板、帶(dai)材(cai)、管材(cai)。

b. 耐腐(fu)蝕性(xing)能

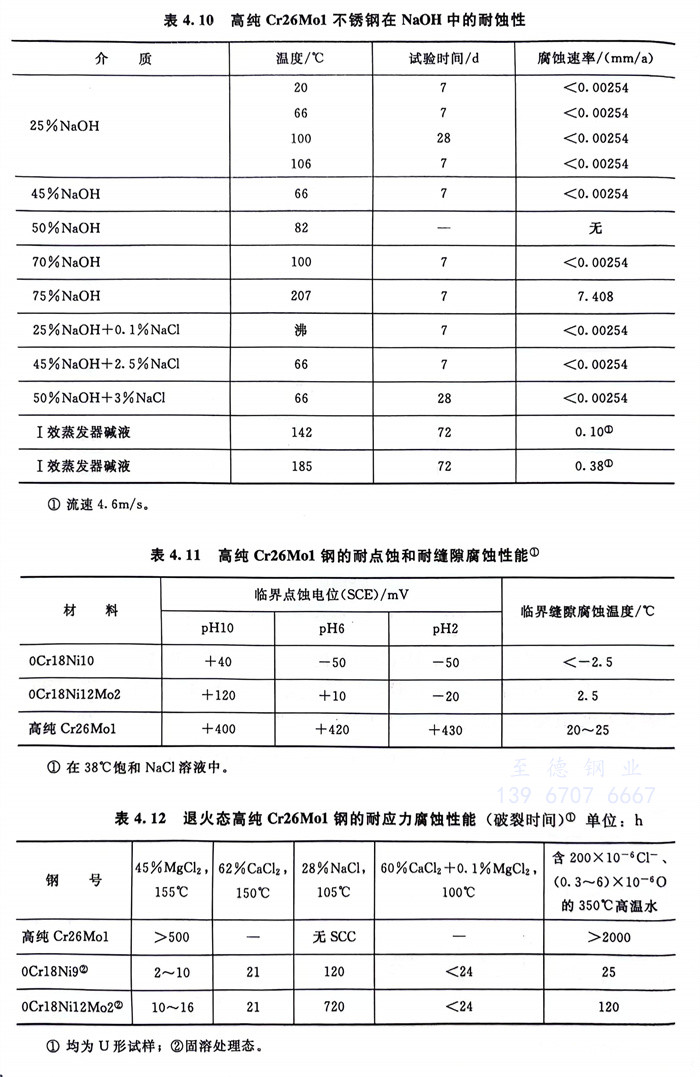

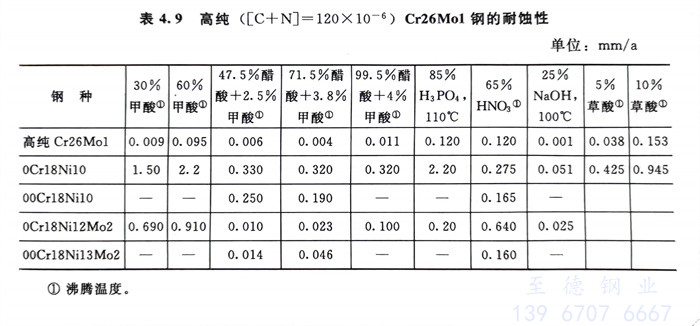

  高純Cr26Mo1耐(nai)(nai)蝕性優(you)良，即使在65％沸騰HNO3和(he)NaOH中亦然（見表(biao)4.9和(he)表(biao)4.10）；在耐(nai)(nai)點蝕、耐(nai)(nai)縫隙腐蝕、耐(nai)(nai)應力腐蝕等局部腐蝕中均既優(you)于0Cr18Ni10，也(ye)優(you)于0Cr18Ni12Mo2。一些(xie)結(jie)果見表(biao)4.11和(he)表(biao)4.12。

c. 冷成型性和焊(han)接性能

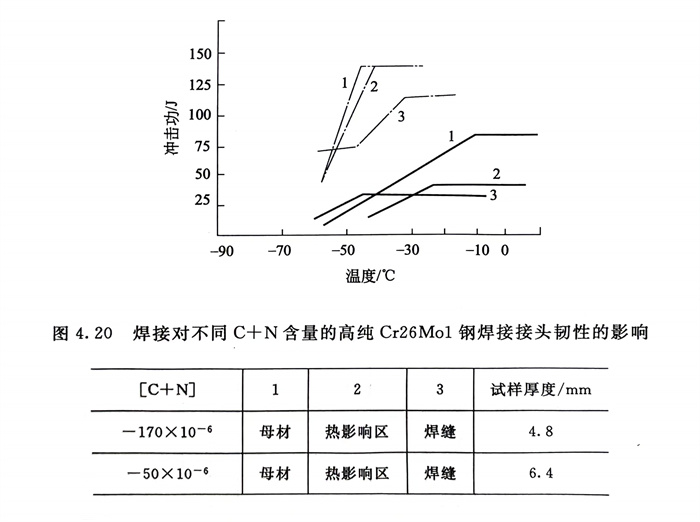

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏(shi)體不銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
