在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹(xiu)鋼(gang)的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不銹鋼(gang)為例作一簡述。

  在鉻鎳(nie)奧氏(shi)體(ti)(ti)(ti)不銹(xiu)鋼，特別是常用的(de)(de)1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶態常常存在少(shao)量(liang)δ-鐵(tie)素體(ti)(ti)(ti)。少(shao)量(liang)δ-鐵(tie)素體(ti)(ti)(ti)，例如，4％～10％，對焊接材料而言，由于它能(neng)降(jiang)低鉻鎳(nie)奧氏(shi)體(ti)(ti)(ti)不銹(xiu)鋼焊接熱裂敏感(gan)性，因而是有益的(de)(de)。但(dan)少(shao)量(liang)δ-鐵(tie)素體(ti)(ti)(ti)又常常給(gei)鉻鎳(nie)奧氏(shi)體(ti)(ti)(ti)不銹(xiu)鋼帶來一些危害。

①. 使鋼(gang)的熱塑性降低

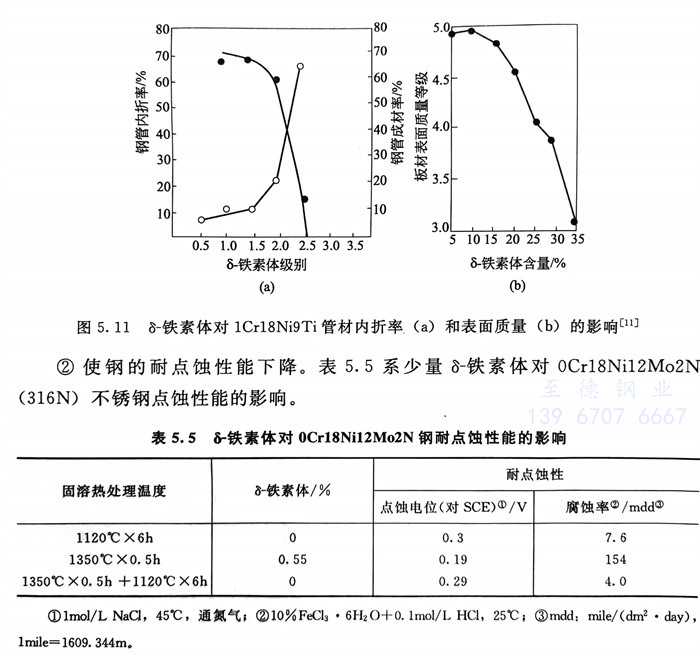

   鋼的表面缺陷增多，不僅修(xiu)磨量增加，而且會使成品率下降，見圖5.11。  圖(tu)5.11 δ-鐵素體對(dui)1Cr18Ni9Ti管(guan)材內折率（a）和表面質量（b）的(de)影響

②. 使(shi)鋼的耐點蝕性能下降(jiang)

    表5.5系少量δ-鐵素體對0Cr18Ni12Mo2N （316N）不(bu)銹鋼點(dian)蝕(shi)性(xing)能的影響。 表5.5 δ-鐵素(su)體對0Cr18Ni12Mo2N鋼耐點蝕性能的(de)影(ying)響

 ③. 可引起不銹(xiu)鋼(gang)的選擇(ze)性腐(fu)蝕

      國內(nei)、外在大型尿素生(sheng)產(chan)設備用的(de)00Cr17Ni14Mo2不銹鋼(gang)中，曾發現δ-鐵素體的(de)優先腐(fu)蝕，因此，尿素級不銹鋼(gang)中δ量要求≤0.6％。

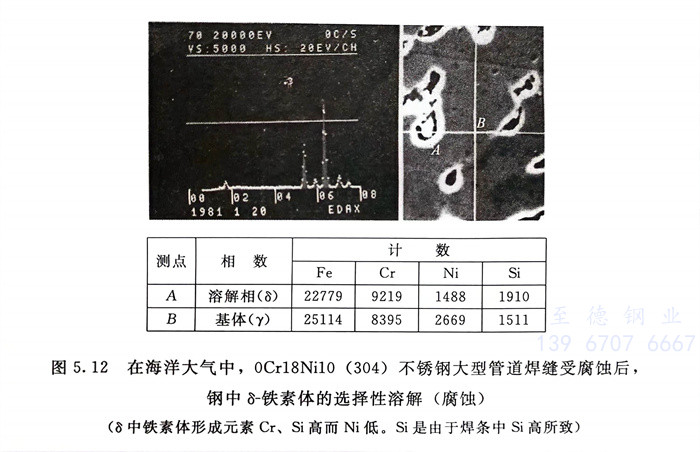

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼的低溫(wen)和無磁(ci)性能

      這主要(yao)與δ-鐵素(su)體(ti)有(you)磁性(xing)且隨(sui)鋼(gang)中(zhong)(zhong)(zhong)δ-鐵素(su)體(ti)量的增加(jia)，鋼(gang)的低溫韌性(xing)下降有(you)關。為此，無(wu)磁和(he)低溫（特別是超(chao)低溫）用途(tu)中(zhong)(zhong)(zhong)要(yao)嚴格控制(zhi)鋼(gang)中(zhong)(zhong)(zhong)的δ-鐵素(su)體(ti)的數量。
