高鉬奧氏體不(bu)銹鋼(gang)中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和(he)00Cr18Ni16Mo5N 由(you)于比(bi)前述(shu)17-12-Mo型鋼含(han)鉬量(liang)更(geng)高，因而在耐(nai)還原性(xing)(xing)酸和(he)耐(nai)局部腐蝕(shi)方面，性(xing)(xing)能又有進一(yi)步提(ti)高，可用于更(geng)加苛刻的(de)腐蝕(shi)環境中。含(han)氮(dan)00Cr18Ni16Mo5N鋼，由(you)于氮(dan)的(de)加入，奧氏(shi)體更(geng)加穩定，與00Cr18Ni16Mo5相比(bi)，不僅耐(nai)蝕(shi)性(xing)(xing)提(ti)高且由(you)于鋼中σ（X）等脆性(xing)(xing)相析出也受到(dao)了一(yi)定抑(yi)制。

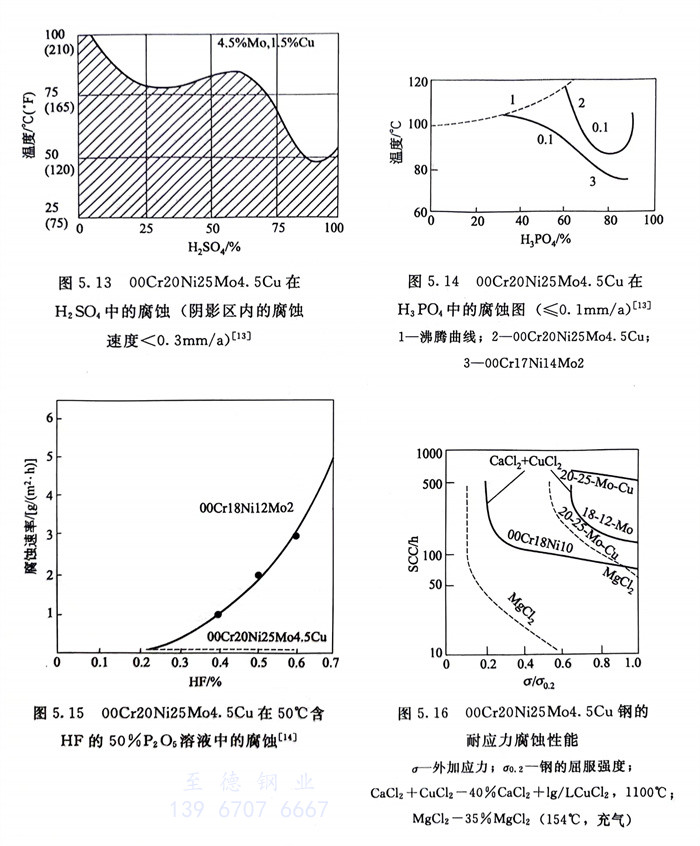

  00Cr20Ni25Mo4.5Cu 由于此鋼含(han)(han)有更高的Cr、Ni、Mo等元素，加之鉬(mu)與銅的復合作用，使00Cr20Ni25Mo4.5Cu既在  、甲酸、乙(yi)酸等腐(fu)蝕(shi)(shi)介質中耐全面(mian)腐(fu)蝕(shi)(shi)，又在含(han)(han)CI水(shui)介質中耐點(dian)蝕(shi)(shi)、縫隙腐(fu)蝕(shi)(shi)和應(ying)力腐(fu)蝕(shi)(shi)的能力有顯著提高，圖5.13～圖5.16系在不同溫度  和含(han)(han)F-50％  中耐全面(mian)腐(fu)蝕(shi)(shi)及在氯化物水(shui)介質中耐應(ying)力腐(fu)蝕(shi)(shi)的試驗(yan)結(jie)果。可以看出，00Cr20Ni25Mo4.5Cu又比(bi)18-12-2型不銹鋼的耐蝕(shi)(shi)范(fan)圍有所(suo)擴大。

   當Cr17Ni14Mo2和(he)Cr17Ni13Mo3以(yi)及(ji)00Cr18Ni14Mo2等耐蝕性不能滿足使用要求時，此類含鉬(mu)約4.5％的高鉬(mu)不銹鋼(gang)則是(shi)可(ke)供選擇的理想牌(pai)號(hao)。
