由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏體不銹鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹(xiu)鋼并取得了進展。

   國外用加壓電渣(zha)爐冶煉了高(gao)氮（0.5％～1.5％N）無錳節鎳的Cr-Mo-Ni-N 和無錳無鎳的Cr-Mo-N不銹鋼并研究了它們的性(xing)能（見圖(tu)5.37～圖(tu)5.39）。

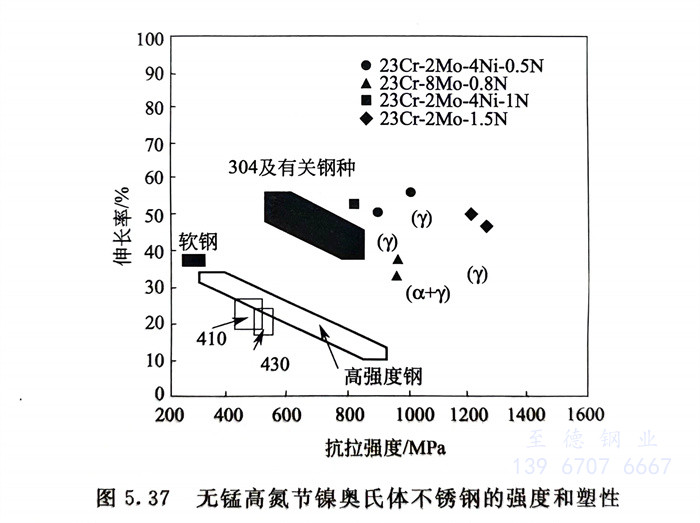

   從(cong)圖5.37 的結(jie)果可知(zhi)，它們強(qiang)度(du)高(gao)，塑性好，室溫固(gu)溶態抗拉強(qiang)度(du)可達≥1000MPa 或≥1200MPa，而伸(shen)長率δ則仍達40％～60％。

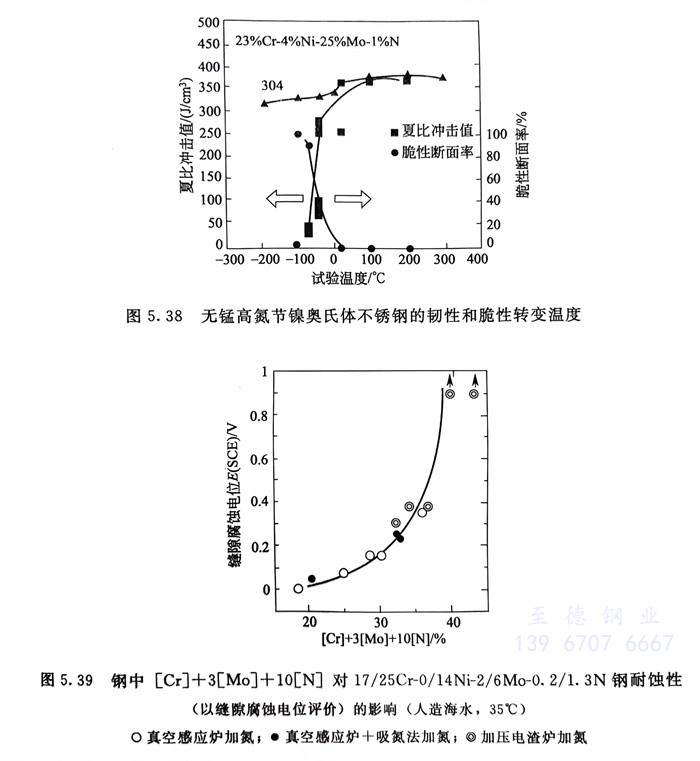

   從圖(tu)5.38可(ke)知，它們雖然(ran)有脆(cui)性(xing)轉(zhuan)變溫度，但可(ke)低(di)到-50℃，同(tong)時(shi)，室溫韌性(xing)良(liang)好(hao)，且與18-8鉻鎳奧氏體不(bu)銹鋼相當。

   從圖5.39可知，由于鉻、鉬、氮含(han)量高，它們在海水(shui)中具有(you)良好的耐縫隙腐蝕性(xing)能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
