一、組織特(te)點

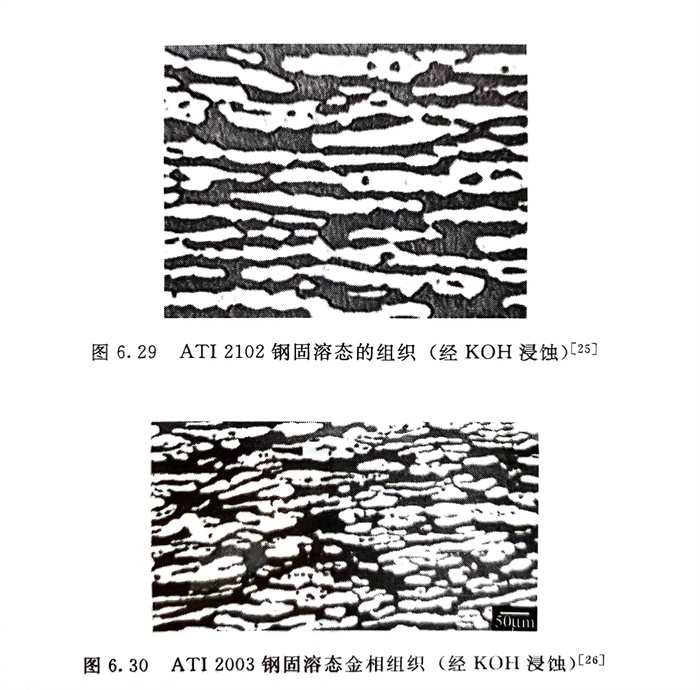

  所有經濟型雙相不銹鋼(gang)化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經濟型雙相不銹鋼經過中溫時(shi)效也同(tong)樣有碳、氮化(hua)物和σ、x 等金(jin)屬間化(hua)合(he)物的沉(chen)淀存在(zai)。

二、組(zu)織熱穩(wen)定性(xing)

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和久久99國產精品久久99果凍傳媒:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組(zu)織(zhi)熱(re)穩定性(xing)與韌性(xing)

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組織熱穩定性(xing)與耐蝕(shi)性(xing)

    圖(tu)6.35系(xi)耐(nai)蝕性(xing)(xing)(xing)降低50％時(shi)的(de)CPT曲線，可以看出(chu)(chu)熱(re)(re)穩(wen)(wen)定性(xing)(xing)(xing)對(dui)點(dian)蝕影響(xiang)的(de)趨勢與組(zu)織(zhi)熱(re)(re)穩(wen)(wen)定性(xing)(xing)(xing)和韌性(xing)(xing)(xing)關系(xi)（T-T-V）的(de)圖(tu)6.32基本一致。由(you)于(yu)圖(tu)6.33的(de)時(shi)效溫度(du)(du)最(zui)高僅(jin)為850℃， SAF 2205和2507對(dui)6、  相等析出(chu)(chu)最(zui)敏(min)感的(de)溫度(du)(du)并未(wei)顯(xian)現出(chu)(chu)來。但(dan)總(zong)趨勢已可明顯(xian)看出(chu)(chu)：時(shi)效態鋼的(de)組(zu)織(zhi)熱(re)(re)穩(wen)(wen)定性(xing)(xing)(xing)SAF 2304，時(shi)效態對(dui)點(dian)蝕的(de)敏(min)感性(xing)(xing)(xing)則(ze)為SAF 25 2304。
