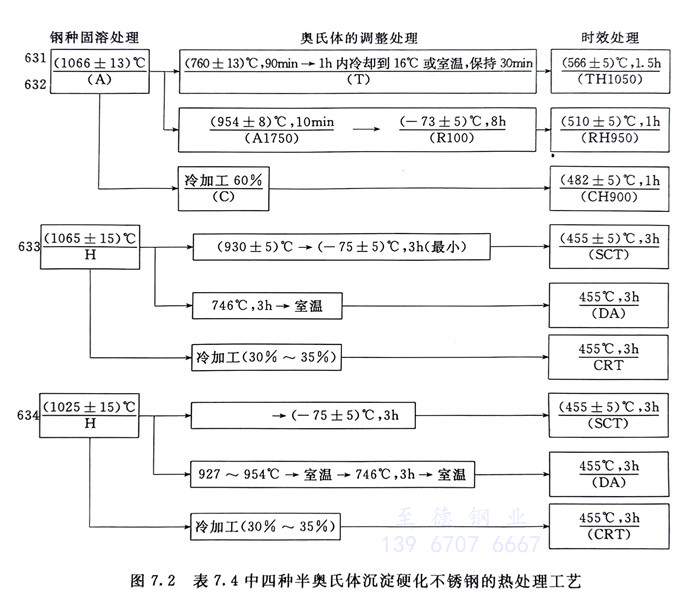

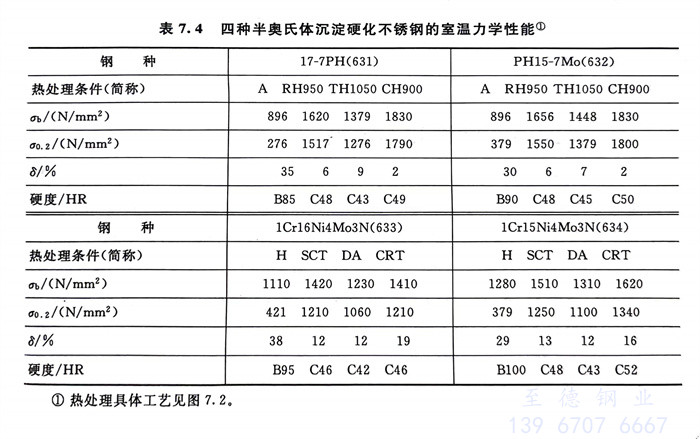

表7.4列入了四種半奧氏體沉淀硬化(hua)不銹鋼(gang)不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由于馬氏體和半(ban)奧(ao)氏體沉(chen)淀硬(ying)化(hua)不銹鋼具(ju)有高(gao)的(de)強(qiang)度(du)水平，因此常常對氫脆(cui)敏(min)感(gan)，為此人們多用過時效處理，降低鋼的(de)強(qiang)度(du)以防止(zhi)氫脆(cui)的(de)產生。
對于沉(chen)淀硬化不銹鋼(gang)焊后熱影響區(qu)強度下降而(er)引(yin)起的(de)軟化問題，焊接時需要予以注意。
