一、現象

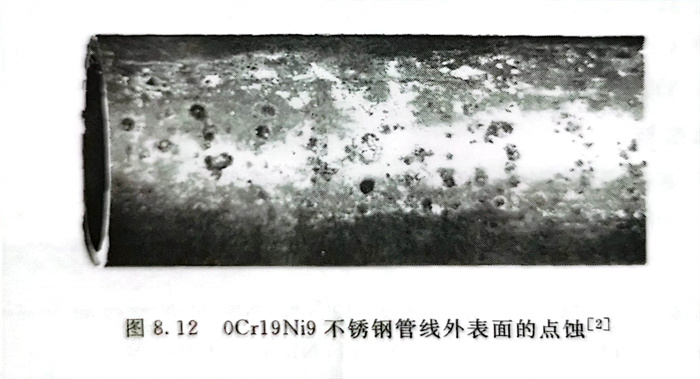

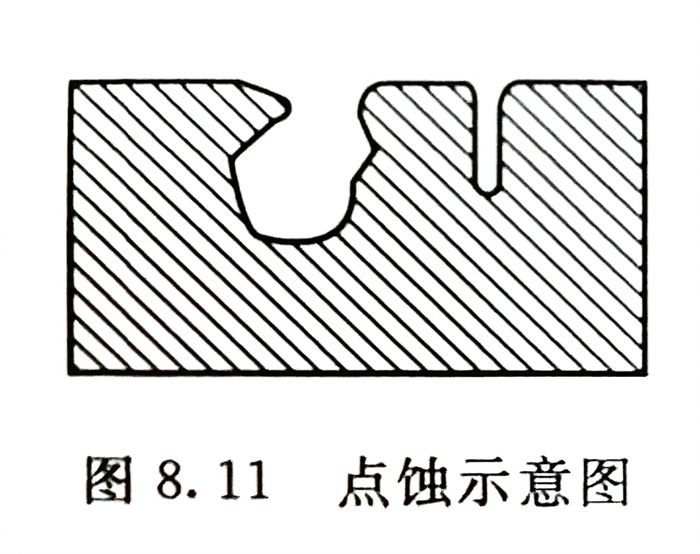

   腐蝕從不銹鋼表面的個別點發生，然后向縱深擴展（見圖8.11），使用過程出現的0Cr19Ni9不銹鋼(gang)管線外表面的點蝕見圖8.12。

二、原因

   不銹鋼點蝕主要出現在含有鹵素離子，如Cl^-、Br^-、F^-等的水溶液介質中。點蝕是由于這些活性離子在不銹鋼管表面鈍化膜的薄弱部位破壞了鈍化膜而引起的。

   如果(guo)不銹鋼表(biao)面有鐵粒子(zi)、灰塵和污(wu)物(wu)等(deng)附著物(wu)以及在MnS等(deng)夾(jia)雜和一(yi)些金屬間化合物(wu)處，也(ye)易(yi)產生點蝕(shi)。

三、防止措施

   不銹鋼(gang)表(biao)面定期清洗和維(wei)護；提高(gao)鋼(gang)的(de)純凈(jing)度(du)，降低(di)MnS等非金(jin)屬夾(jia)雜物含量；選用耐點蝕當量值高(gao)的(de)不銹鋼(gang)，即高(gao)鉻、鉬(mu)(mu)和高(gao)鉻、鉬(mu)(mu)、氮不銹鋼(gang)。

   在含Cl^-和海水等水介質中，提高流速≥1.5m/s，以防止沉積物及海生物附著在不銹鋼表面上。
