一、現象

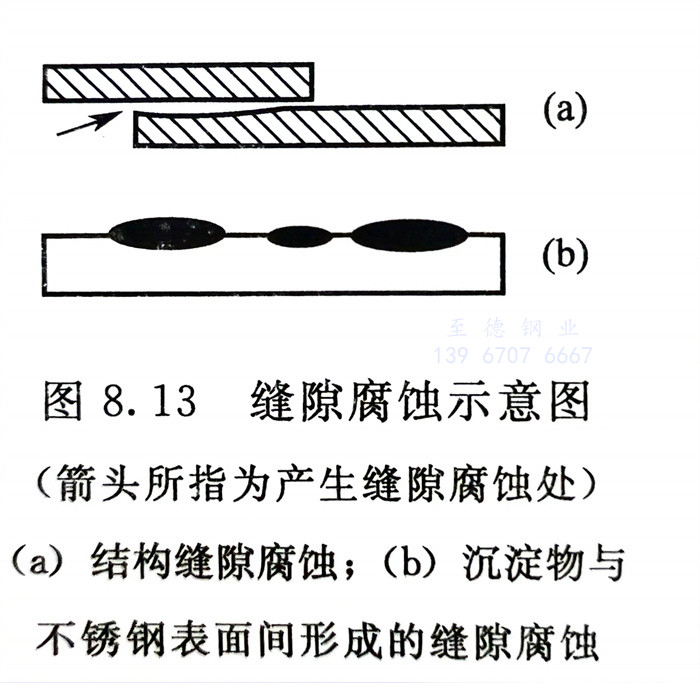

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原(yuan)因

   在含有Cl-等的(de)水介質中，由于(yu)縫(feng)隙內(nei)介質溶(rong)液（a）結構縫(feng)隙腐(fu)蝕；（b）沉淀物與(yu)的(de)酸化（Cl-濃(nong)度增加(jia)，pH值下(xia)降）、缺氧(yang)而引起的(de)不銹(xiu)鋼表面間(jian)形成的(de)縫(feng)隙腐(fu)蝕鈍化膜的(de)局部破壞（氧(yang)濃(nong)差電池，縫(feng)隙缺氧(yang)）。

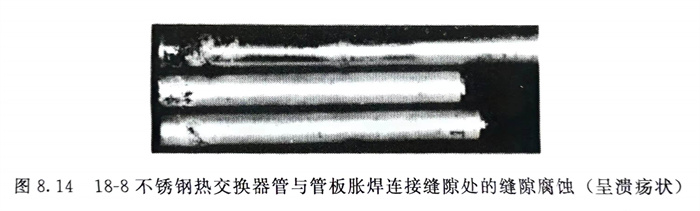

   圖8.14 18-8不(bu)銹鋼熱交(jiao)換器管與管板脹(zhang)焊連接(jie)縫隙處(chu)的縫隙腐蝕（呈潰瘍(yang)狀(zhuang)）

三、防止措施

   消除縫(feng)隙(xi)。最根本的(de)(de)是(shi)從結(jie)構設計上避(bi)免存在縫(feng)隙(xi)入手，對換熱設備(bei)不銹鋼管(guan)與管(guan)板連接處的(de)(de)縫(feng)隙(xi)，對法蘭、墊圈(quan)、螺栓、鉚釘(ding)的(de)(de)間隙(xi)，要(yao)采(cai)取適宜(yi)措施加以(yi)防止(zhi)。

   定期清洗并在(zai)海(hai)水等環境中(zhong)保持流速(su)≥1.5m／s，防止污物（包括海(hai)生物）在(zai)鋼的表面堆積。

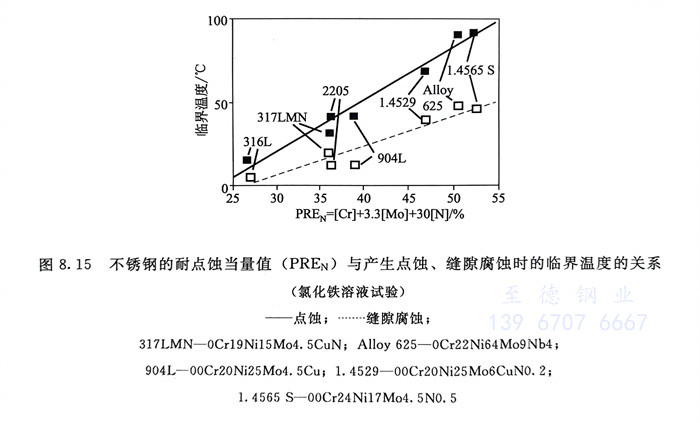

   選(xuan)用(yong)耐縫隙腐(fu)(fu)蝕(shi)的高(gao)鉻(ge)、鉬和高(gao)鉻(ge)、鉬、氮不銹鋼。圖8.15中的結(jie)果(guo)僅提(ti)供耐點蝕(shi)和耐縫隙腐(fu)(fu)蝕(shi)選(xuan)用(yong)不銹鋼的大致思路。同(tong)時可看出，為(wei)解決縫隙腐(fu)(fu)蝕(shi)，從選(xuan)材入手要比解決點蝕(shi)更加(jia)困(kun)難(nan)，且經濟上(shang)的代價會(hui)更高(gao)。

   圖8.15 不銹鋼(gang)的(de)耐(nai)點蝕(shi)當量值（PREN）與產生點蝕(shi)、縫隙腐蝕(shi)時(shi)的(de)臨界(jie)溫度(du)的(de)關系
