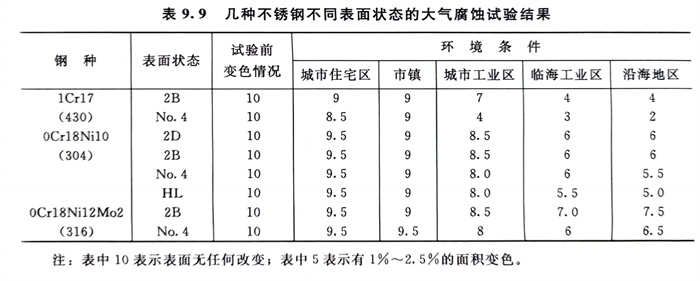

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表(biao)9.9中的結果可知：表(biao)面為(wei)2B者(zhe)耐蝕性優(you)于(yu)2D、No.4和(he)HL；0Cr18Ni12Mo2優(you)于(yu)0Cr18Ni10、0Cr18Ni10優(you)于(yu)1Cr17；1Cr17不能(neng)在臨海(hai)和(he)沿海(hai)區(qu)使用，0Cr18Ni10的No.4表(biao)面在臨海(hai)工業區(qu)也不能(neng)使用。由于(yu)1Cr17久久99國產精品久久99果凍傳媒:鐵素體不銹鋼在一些大(da)氣中不能滿足要求，為(wei)此，在建筑(zhu)外用鐵素(su)體(ti)不銹(xiu)鋼中已經開發了含(han)鉬和含(han)鈦、鈮的許多鐵素(su)體(ti)不銹(xiu)鋼牌(pai)號，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高(gao)純Cr30Mo2（Ti，Nb）等(deng)，國外已在臨海大(da)型建筑(zhu)物(wu)上大(da)量應用。

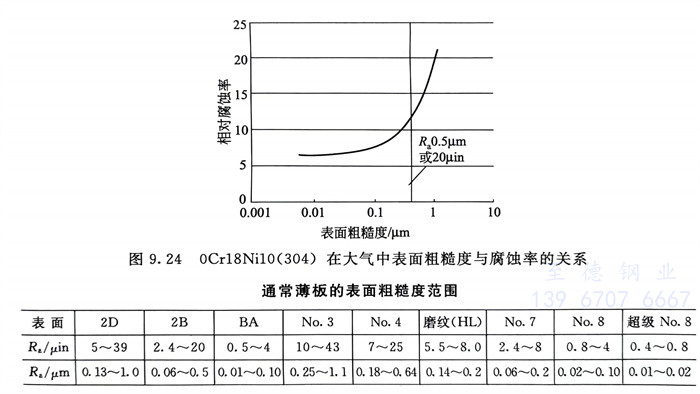

  圖9.24系(xi)在(zai)大(da)氣(qi)中表面粗(cu)糙度對冷(leng)軋0Cr18Ni10（304）不銹鋼(gang)薄板(ban)耐(nai)蝕(shi)性的(de)(de)影(ying)響。從(cong)表面粗(cu)糙度范圍與表面加(jia)工等(deng)級之(zhi)間的(de)(de)關系(xi)可知：在(zai)大(da)氣(qi)中，當選用0Cr18Ni10不銹鋼(gang)的(de)(de)表面加(jia)工為2D和No.4時，因表面粗(cu)糙度已超過Ra0.5μm 見圖9.24附表），腐蝕(shi)率顯著增加(jia)，選用時要加(jia)以注意(yi)。

  在(zai)(zai)大氣中，不銹鋼的表(biao)(biao)面粗糙度越(yue)低，不銹鋼的耐蝕(shi)(shi)性越(yue)好，一(yi)般(ban)解釋為表(biao)(biao)面越(yue)光滑，表(biao)(biao)面的沉(chen)積(ji)污染(ran)(ran)物越(yue)少，而且在(zai)(zai)雨水的沖刷(shua)下極易清除，點蝕(shi)(shi)難以在(zai)(zai)表(biao)(biao)面形成；同時，表(biao)(biao)面越(yue)粗糙，不僅(jin)沉(chen)積(ji)的污染(ran)(ran)物越(yue)多，而且大氣中的Cl-等(deng)也越(yue)易附著(zhu)。一(yi)些研究還指出，粗糙的表(biao)(biao)面加工，表(biao)(biao)面膜中的Cr／Fe也低，耐蝕(shi)(shi)性也差。
