浙江(jiang)至德鋼業有(you)限(xian)公(gong)司埋弧焊(han)焊(han)接30㎡奧氏體不銹鋼發酵罐工(gong)程(cheng)實例

一、技術(shu)條件

   材料(liao)為(wei)(wei)(wei)0Cr18Ni9Ti，厚度為(wei)(wei)(wei)10mm；筒體直徑為(wei)(wei)(wei)2400mm，長度為(wei)(wei)(wei)9896mm；工作(zuo)壓力(li)為(wei)(wei)(wei)0.25MPa，工作(zuo)介質為(wei)(wei)(wei)發酵液蒸氣；工作(zuo)溫度為(wei)(wei)(wei)145℃。

二、焊(han)接(jie)規范

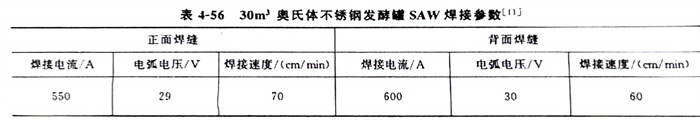

   采用(yong)I形坡(po)口(kou)，坡(po)口(kou)間隙為(wei)(wei)4mm，坡(po)口(kou)及(ji)(ji)兩側50mm范圍(wei)內及(ji)(ji)焊絲(si)應清(qing)理干凈(jing)，不(bu)得有(you)油污及(ji)(ji)雜(za)質；焊絲(si)為(wei)(wei)H0Cr21Ni10，焊絲(si)直徑為(wei)(wei)Φ4.0mm；焊劑為(wei)(wei)HJ260，焊劑烘焙溫(wen)度為(wei)(wei)250℃，保溫(wen)2h；電源與極性為(wei)(wei)直流反接；焊接參數見表(biao)4-56。

   為(wei)防止475℃脆化及(ji)。脆性相析出，焊接過程中(zhong)，采用(yong)反面(mian)吹風(feng)及(ji)正面(mian)水冷的措施，快速冷卻焊縫。

   產(chan)品(pin)和產(chan)品(pin)焊接(jie)試(shi)(shi)板焊后(hou)進(jin)行(xing)(xing)焊縫外(wai)觀(guan)檢(jian)查，外(wai)觀(guan)合格后(hou)對(dui)產(chan)品(pin)A類(lei)、B類(lei)接(jie)頭(tou)(tou)20％的X射(she)線檢(jian)測(ce)，產(chan)品(pin)焊接(jie)試(shi)(shi)板進(jin)行(xing)(xing)100％的X射(she)線檢(jian)測(ce)，且射(she)線底(di)片透照質(zhi)量(liang)不低于(yu)AB級，接(jie)頭(tou)(tou)質(zhi)量(liang)符合JB4730-1994《壓(ya)力容器無損檢(jian)測(ce)》I級要求。同時對(dui)現場施焊工藝進(jin)行(xing)(xing)檢(jian)查；對(dui)產(chan)品(pin)焊接(jie)試(shi)(shi)板進(jin)行(xing)(xing)力學性(xing)能試(shi)(shi)驗(yan)，合格后(hou)進(jin)行(xing)(xing)整體(ti)水壓(ya)試(shi)(shi)驗(yan)（水的氯離子含量(liang)不大于(yu)25mg／L），試(shi)(shi)驗(yan)壓(ya)力為0.31MPa。

  注：JB 4730-1994《壓力容器無損(sun)檢測》標準現已改為(wei)JB／T 4730-2005《承壓種(zhong)設(she)備無損(sun)檢測》。
