1. 管(guan)間跨接

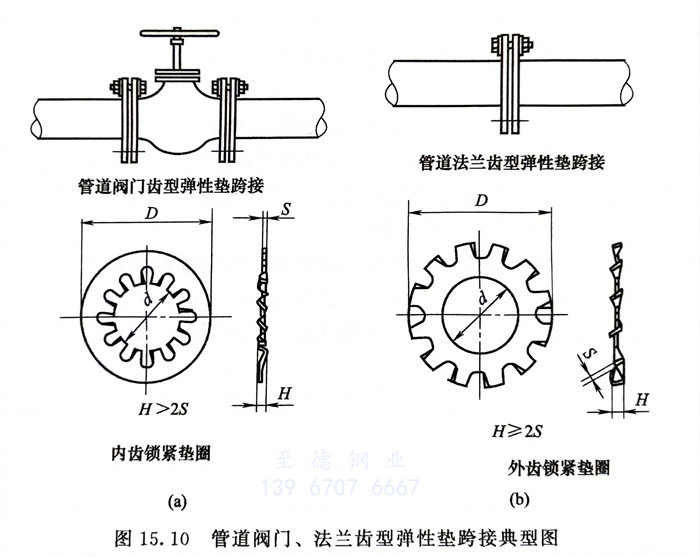

  ①. 管(guan)道通過(guo)法(fa)(fa)蘭(lan)連(lian)(lian)接、焊接和螺(luo)紋(wen)連(lian)(lian)接等方(fang)式與設(she)備相連(lian)(lian)，對于法(fa)(fa)蘭(lan)連(lian)(lian)接，一般情況(kuang)下是法(fa)(fa)蘭(lan)通過(guo)螺(luo)栓(shuan)、螺(luo)母的連(lian)(lian)接可將靜電導走，并不需要(yao)另做法(fa)(fa)蘭(lan)跨接線設(she)計(ji)。在螺(luo)栓(shuan)連(lian)(lian)接處，如果導電效果不良時，可在法(fa)(fa)蘭(lan)螺(luo)栓(shuan)上增設(she)金屬(shu)齒型(xing)墊片(pian)的方(fang)法(fa)(fa)加以解(jie)決(jue)，見圖(tu)15.10。

  ②. 當工藝物料有特殊要求或法(fa)(fa)(fa)蘭(lan)連(lian)接(jie)的(de)管道(dao)系(xi)統是(shi)絕緣狀(zhuang)態，法(fa)(fa)(fa)蘭(lan)的(de)跨接(jie)線就要進行設計(ji)，以確保靜電(dian)能(neng)迅(xun)速通過法(fa)(fa)(fa)蘭(lan)跨接(jie)線傳(chuan)導至設備(bei)接(jie)地(di)板導走。對于(yu)管道(dao)與設備(bei)管口相連(lian)處的(de)法(fa)(fa)(fa)蘭(lan)跨接(jie)由于(yu)其管口一般沒有接(jie)地(di)板，管口端(duan)跨接(jie)線纏在螺栓上(shang)用螺母壓緊，必要時加用金屬齒形(xing)墊片。

  ③. 有靜電(dian)(dian)接(jie)(jie)地要求的管(guan)道，各段管(guan)子間應導電(dian)(dian)。當金(jin)屬(shu)法蘭用(yong)金(jin)屬(shu)螺栓或卡子緊固時(shi)(shi)，當每對法蘭或螺紋接(jie)(jie)頭間電(dian)(dian)阻值超過0.03Ω時(shi)(shi)，應設導線跨接(jie)(jie)。

   跨接(jie)線(xian)采用(yong)截(jie)面積(ji)大(da)于6m㎡的(de)銅(tong)芯(xin)軟絞線(xian)。接(jie)地銅(tong)線(xian)推薦使用(yong)電氣(qi)專業常用(yong)的(de)多股銅(tong)芯(xin)聚氯乙烯絕緣電線(xian)，截(jie)面積(ji)6m㎡、16m㎡或25m㎡電線(xian)以及Φ6mm圓(yuan)鋼等。

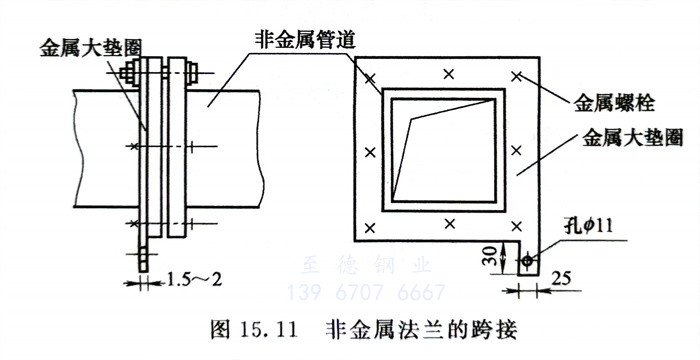

  ④. 塑(su)料等(deng)非金(jin)(jin)屬法(fa)蘭用金(jin)(jin)屬螺栓(shuan)緊固連接，可加金(jin)(jin)屬大墊圈，使所(suo)有螺栓(shuan)均相(xiang)接在一(yi)起，然后再引出去接地。跨(kua)接示(shi)意圖見圖15.11。

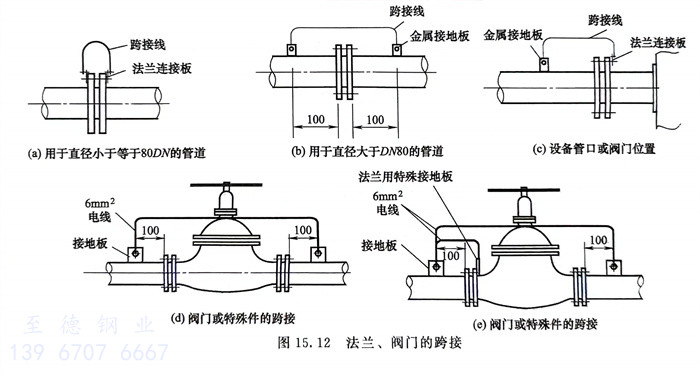

  ⑤. 法蘭、閥門的(de)跨接方式(shi)見圖(tu)15.12。

2. 管際(ji)跨接(jie)

  ①. 平行管道凈(jing)距(ju)離(li)小于100mm時，每(mei)隔20米(mi)加跨接線。

  ②. 交叉管(guan)道凈距離(li)小于(yu)100mm時，加跨接(jie)線。

  ③. 管(guan)(guan)道凈(jing)距離(li)大(da)于(yu)100mm時按獨立管(guan)(guan)線(xian)處(chu)理。

  ④. 跨接線采(cai)用截面積大于6m㎡的銅芯軟絞線。

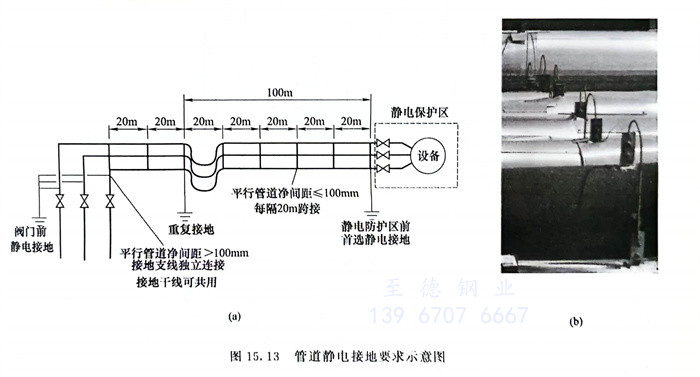

  管道(dao)靜電接(jie)地(di)要(yao)求如圖15.13所(suo)示。
