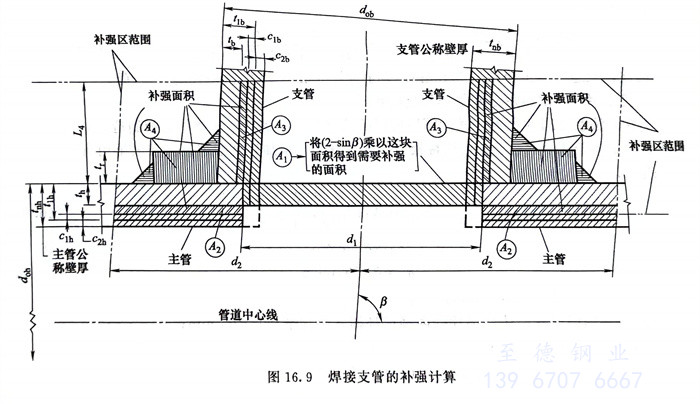

焊接支管的補強計算(suan)在GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規范中均有介紹(shao)。焊接支管的補強計算(suan)如圖16.9所(suo)示。

  支(zhi)管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)斜交的(de)結(jie)構(gou)形式，圖中(zhong)支(zhi)管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)的(de)夾角(jiao)β應介于(yu)45°～90°之間(jian)。主(zhu)管(guan)為(wei)焊(han)接管(guan)時，焊(han)縫(feng)應位于(yu)主(zhu)管(guan)的(de)斜下方(fang)。

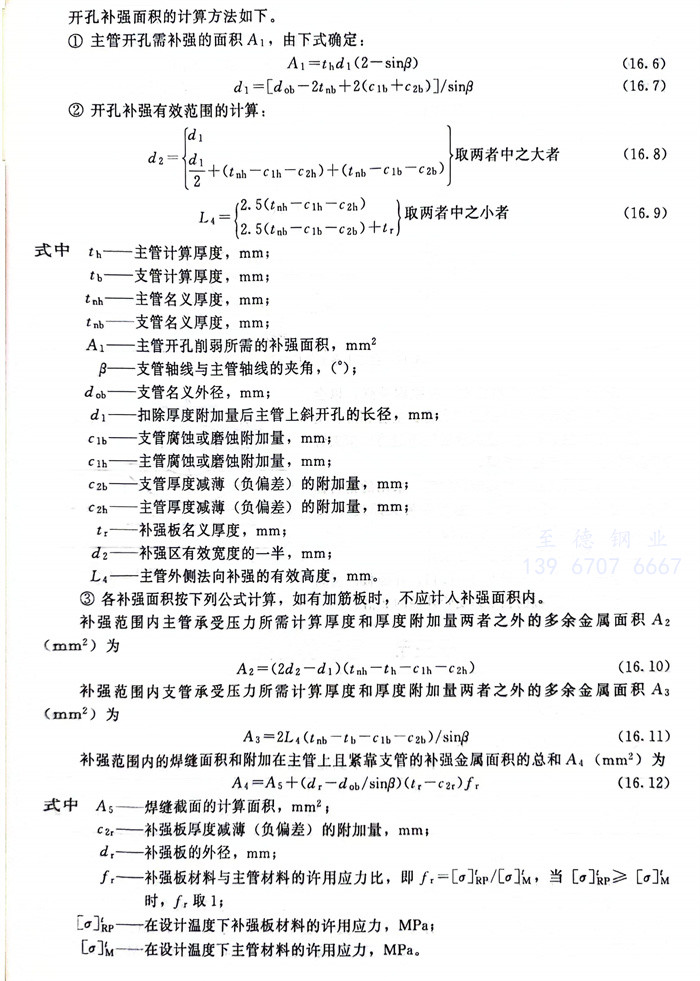

 開(kai)孔補強面積的計算方法如下(xia)：

   補強面積計(ji)算結果應(ying)符合下式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

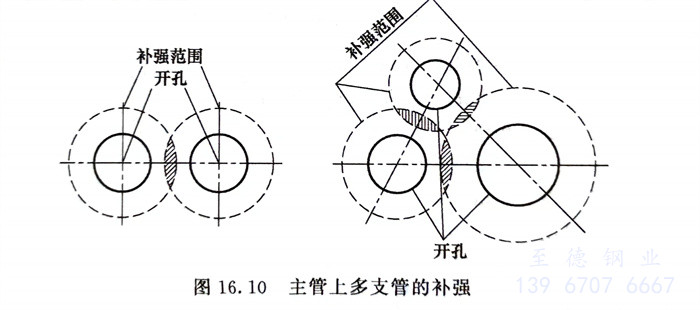

  主(zhu)管上多支(zhi)管的(de)補(bu)(bu)(bu)(bu)強(qiang)(qiang)，應符合(he)下列規定：當主(zhu)管上任意兩(liang)個(ge)或(huo)兩(liang)個(ge)以上相(xiang)鄰開(kai)孔的(de)中心(xin)距(ju)小于(yu)相(xiang)鄰兩(liang)孔平(ping)均直(zhi)徑(jing)(jing)的(de)2倍，其補(bu)(bu)(bu)(bu)強(qiang)(qiang)范圍重疊(die)時(shi)，如圖16.10所示，這兩(liang)個(ge)或(huo)兩(liang)個(ge)以上的(de)開(kai)孔必須按前面(mian)的(de)敘述進(jin)行補(bu)(bu)(bu)(bu)強(qiang)(qiang)計算(suan)，并采(cai)用聯合(he)補(bu)(bu)(bu)(bu)強(qiang)(qiang)方式進(jin)行補(bu)(bu)(bu)(bu)強(qiang)(qiang)。采(cai)用聯合(he)補(bu)(bu)(bu)(bu)強(qiang)(qiang)時(shi)，總補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)(ji)不應小于(yu)各(ge)孔單獨補(bu)(bu)(bu)(bu)強(qiang)(qiang)所需(xu)補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)(ji)之和(he)，置于(yu)兩(liang)相(xiang)鄰孔之間的(de)補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)(ji)至少應等(deng)于(yu)各(ge)孔所需(xu)補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)(ji)之和(he)的(de)50％，且此兩(liang)相(xiang)鄰孔中心(xin)距(ju)至少應等(deng)于(yu)兩(liang)開(kai)孔平(ping)均直(zhi)徑(jing)(jing)的(de)1.5倍。在(zai)計算(suan)補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)(ji)時(shi)，任何部分截面(mian)不得重復計入。

  管道開孔補(bu)強(qiang)(qiang)(qiang)的(de)兩(liang)種(zhong)方(fang)法：補(bu)強(qiang)(qiang)(qiang)圈補(bu)強(qiang)(qiang)(qiang)，以全熔(rong)透焊縫將內部(bu)或(huo)外部(bu)補(bu)強(qiang)(qiang)(qiang)圈與支管、主管相焊；整(zheng)(zheng)體(ti)補(bu)強(qiang)(qiang)(qiang)，增加主管厚度，或(huo)以全熔(rong)透焊縫將厚壁支管或(huo)整(zheng)(zheng)體(ti)補(bu)強(qiang)(qiang)(qiang)鍛件與主管相焊。

  采(cai)用補(bu)強圈補(bu)強時應遵守的規定：采(cai)用的鋼材標準(zhun)抗拉強度(du)Rm≤540MPa；主(zhu)管(guan)壁(bi)名義(yi)厚(hou)度(du)δn≤38mm；補(bu)強圈厚(hou)度(du)應不大于1.58δn。

工程應(ying)用(yong)：某管(guan)子支(zhi)管(guan)補強設(she)計

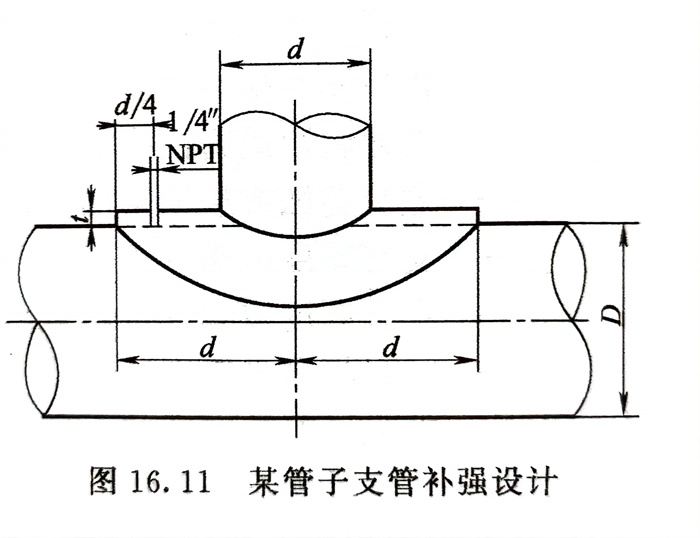

  某管(guan)子支管(guan)補強(qiang)設計(ji)見圖16.11，補強(qiang)板的材(cai)料與主管(guan)相同。補強(qiang)板的長度是支管(guan)外(wai)徑的2倍。
