04Cr13Ni5Mo是含鉬馬(ma)氏(shi)體不銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化(hua)學(xue)成分(fen)

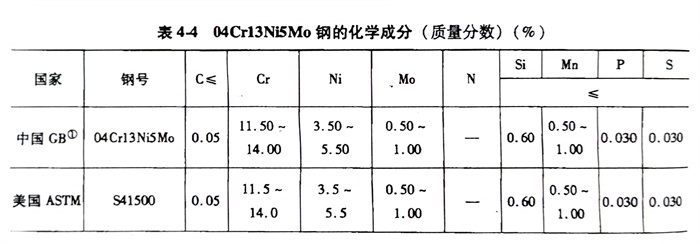

化(hua)學成(cheng)分(fen)見表4-4。
二(er)、熱(re)加工(gong)

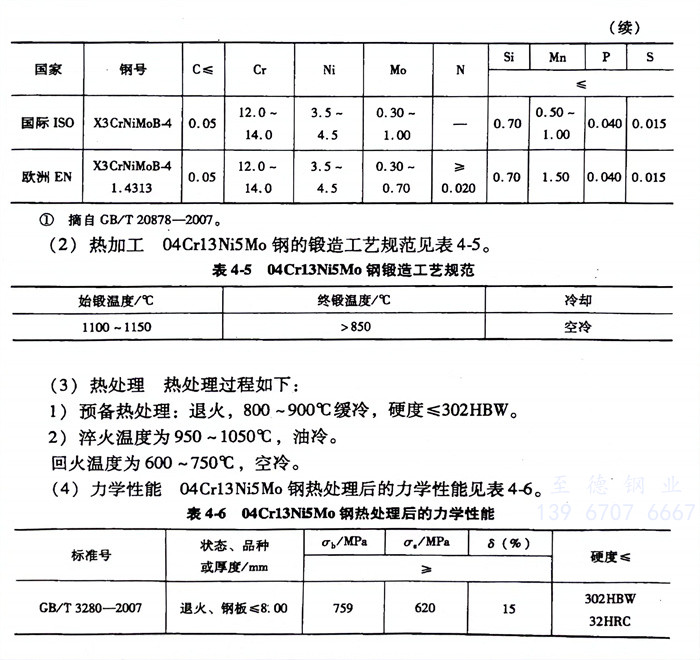

04Cr13Ni5Mo鋼(gang)的鍛造(zao)工(gong)藝規范(fan)見表(biao)4-5。
三(san)、熱處理
熱處理過(guo)程(cheng)如下：
1. 預(yu)備熱處理：退火，800～900℃緩冷，硬(ying)度≤302HBW。
2. 淬火溫(wen)度為950～1050℃，油冷。
回(hui)火溫度為600～750℃，空(kong)冷。
四、力學性能
04Cr13Ni5Mo鋼熱處(chu)理后的(de)力學性能見(jian)表4-6。
