12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。
一、化學成分

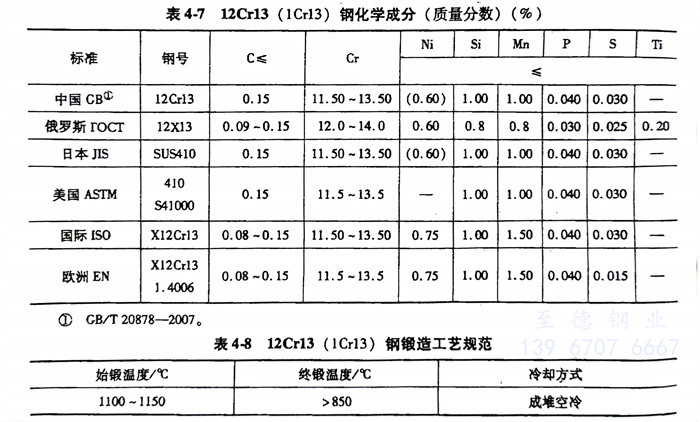

12Cr13（1Cr13）410不銹(xiu)鋼的化學(xue)成(cheng)分見表(biao)4-7。
二(er)、12Cr13 不銹鋼臨(lin)界溫度
Ac1≈730℃、Ac3≈850℃、Ar3≈820℃、Ar1≈700℃、Ms≈340℃
三、熱加(jia)工(gong)
12Cr13（1Cr13）410不(bu)銹鋼的鍛造工(gong)藝(yi)規范見表4-8。
熱加工時最好先緩慢(man)加熱到(dao)800℃，再(zai)快速加熱到(dao)始(shi)鍛溫度。
四、熱處理(li)
熱(re)處理過(guo)程如下：
1. 預備(bei)熱處理
不完全(quan)退火：①. 加熱溫度730～780℃，空(kong)(kong)冷，硬度≤229HBW。②. 加熱溫度850～900℃，空(kong)(kong)冷，硬度≤170HBW。

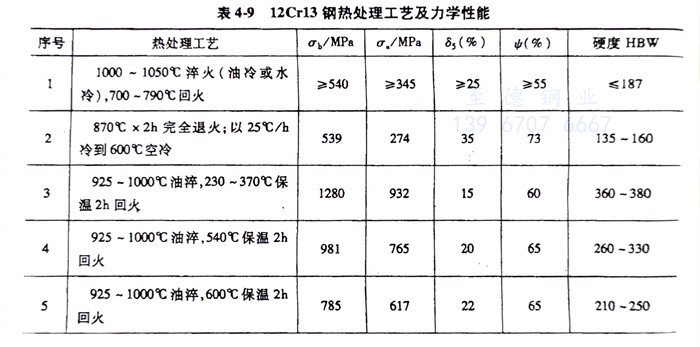

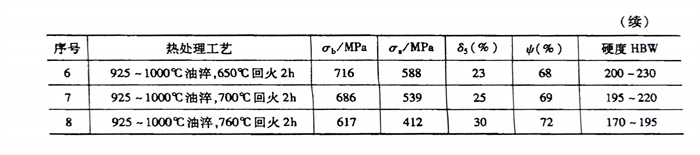

2. 淬火(huo)(huo)及回火(huo)(huo)見表4-9

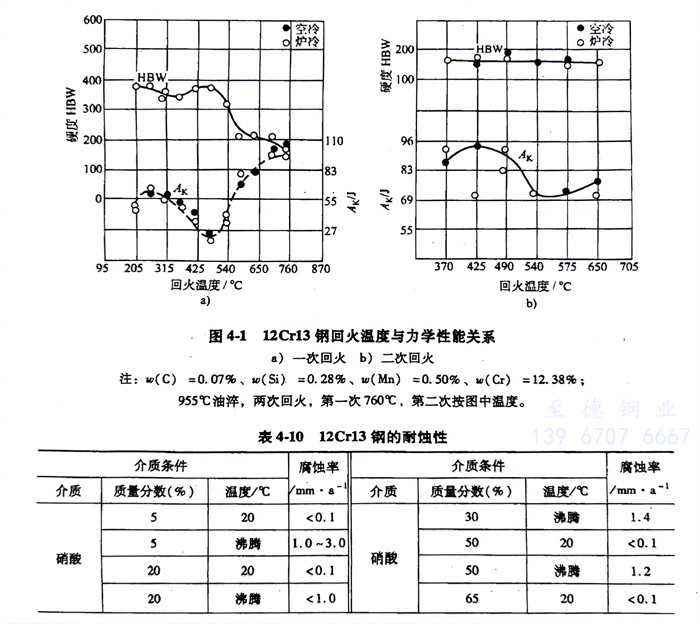

淬火溫度(du)950～1050℃，回火溫度(du)700～750℃。12Cr13鋼淬火后回火溫度(du)與力(li)學性能(neng)關(guan)系見(jian)圖4-1。
五、焊(han)接(jie)
可采用(yong)各種焊(han)(han)接工藝，焊(han)(han)條宜采用(yong)1Cr18Ni9Ti和(he)1Cr18Ni11Nb，焊(han)(han)后如果(guo)焊(han)(han)縫需(xu)要加工，應進行退火處(chu)理。
六、耐蝕(shi)性

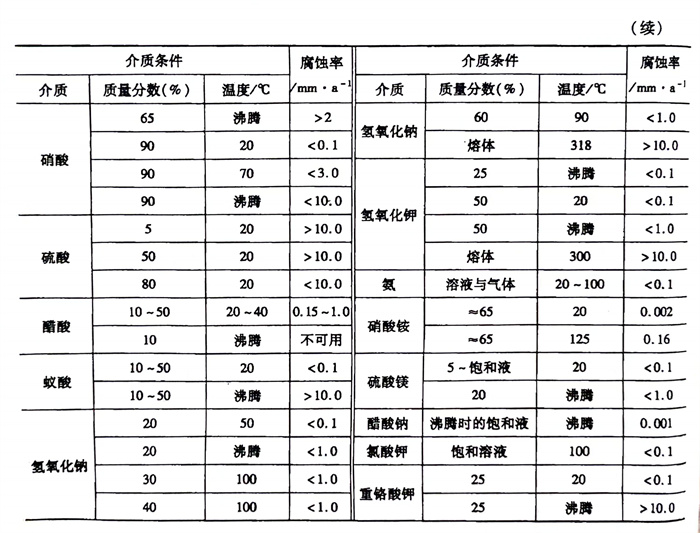

12Cr13 鋼具有不銹性，在室溫的(de)稀硝(xiao)酸及弱有機酸中(zhong)也有一定耐(nai)蝕(shi)性（見(jian)表4-10）。
