13Cr13Mo（1Cr13Mo）是馬氏體不銹鋼(gang)，是在12Cr13（1Cr13）不銹鋼中加入質量分數為0.30％～0.60％的鉬發展起來的，提高了鋼的耐蝕性和強度，經淬火、回火處理后具有較高的強度、韌性，以及良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）具有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的耐蝕性，切削加工性好。該鋼屬于高強度鋼，既耐蝕又耐熱。用于制造要求韌性較高，承受沖擊負荷的零件，如汽輪機葉片、水壓機零件和耐高溫用的機械零部件。

一、化學成分

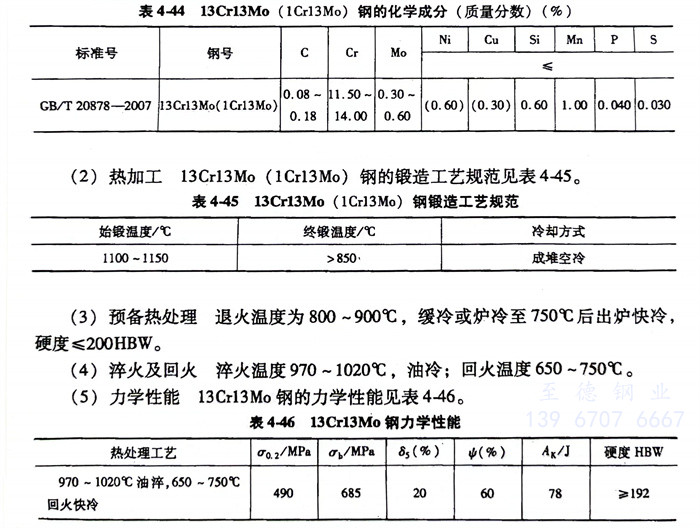

   13Cr13Mo（1Cr13Mo）不(bu)銹鋼的化學成分見表4-44。

二(er)、熱加(jia)工

   13Cr13Mo（1Cr13Mo）不銹鋼的(de)鍛造(zao)工藝規范見表(biao)4-45。

三、預備熱處理

   13Cr13Mo（1Cr13Mo）不銹鋼退火溫度(du)為(wei)800～900℃，緩冷或爐(lu)冷至750℃后(hou)出爐(lu)快(kuai)冷，硬度(du)≤200HBW。

四、淬火及回(hui)火

   13Cr13Mo（1Cr13Mo）不銹鋼淬火溫度970～1020℃，油冷；回火溫度650～750℃。

五(wu)、力學性能

   13Cr13Mo 不銹鋼的(de)力學性能(neng)見表4-46。
