04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成分

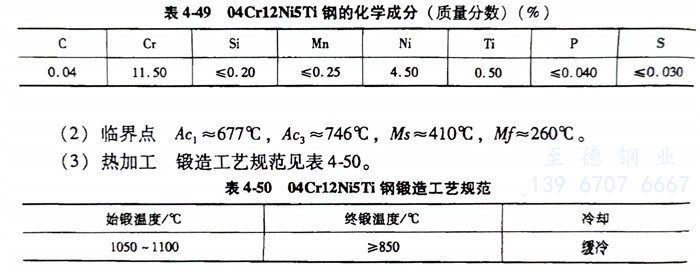

   04Cr12Ni5Ti 不銹鋼(gang)的化學(xue)成(cheng)分(fen)見表(biao)4-49。

二、臨界點

   04Cr12Ni5Ti 不銹鋼(gang)的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加工

   04Cr12Ni5Ti 不(bu)銹鋼鍛造工藝規范見表4-50。

四、預備熱處理

  預備熱處(chu)理的過程如下：

   1. 退(tui)火溫度：816～982℃，空冷。

   2. 消應力退(tui)火(huo)溫度(du)為370℃，空冷，多數場合不需消應力退(tui)火(huo)。

五、力學(xue)性能

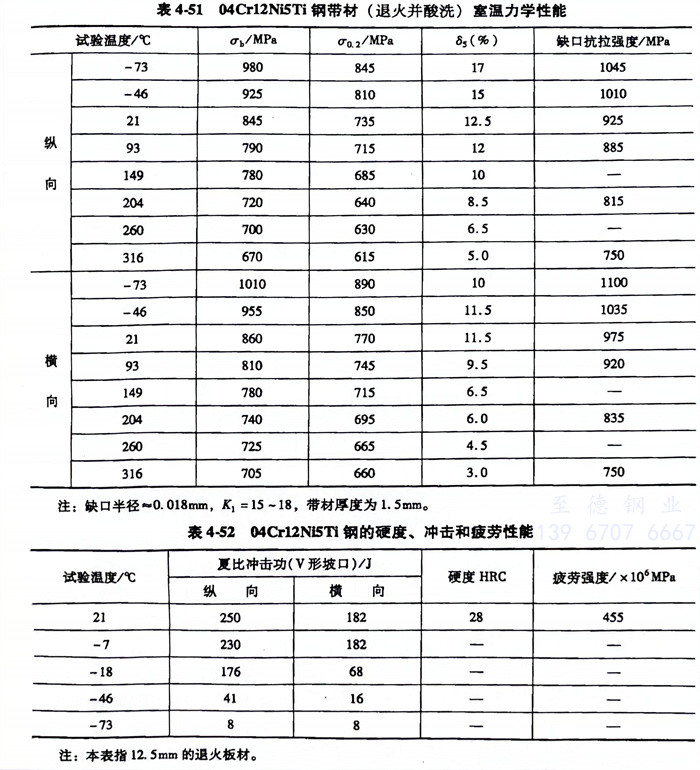

   04Cr12Ni5Ti 不(bu)銹(xiu)鋼室溫(wen)力學性能見表(biao)4-51，硬(ying)度、沖(chong)擊和(he)疲勞性能見表(biao)4-52。

六(liu)、耐蝕(shi)性比較

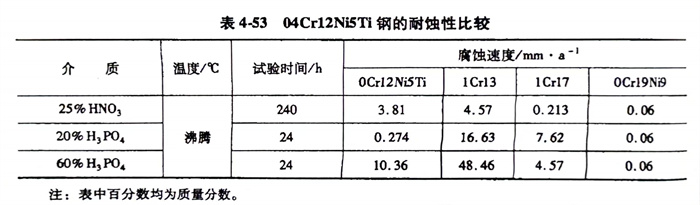

    04Cr12Ni5Ti鋼的耐蝕(shi)性比較見表4-53。

   此鋼與其他(ta)三種鋼的(de)耐蝕性比較（至開始銹(xiu)蝕的(de)時(shi)間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
