108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體(ti)不銹(xiu)鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹(xiu)鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學成分

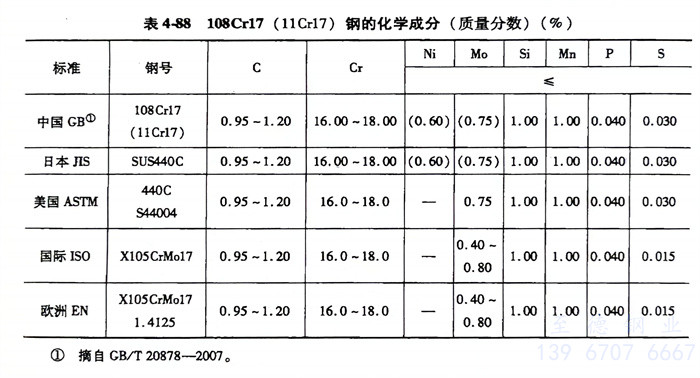

   108Cr17（11Cr17）、1.4125、S44004、440C不(bu)銹(xiu)鋼(gang)的化學成分見表4-88。

二、熱加(jia)工

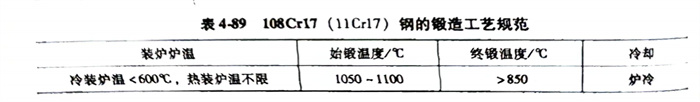

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝(yi)規(gui)范(fan)見表4-89。

   應(ying)特別注(zhu)意鋼的熱(re)加(jia)(jia)工工藝(yi)，最好采用冷裝(zhuang)加(jia)(jia)熱(re)（＜600℃），加(jia)(jia)熱(re)速(su)度不宜太快，尤其是在700℃以下(xia)時(shi)，同時(shi)應(ying)該控制(zhi)較(jiao)高(gao)的停(ting)鍛、軋溫度，并嚴格(ge)注(zhu)意緩冷條件。

三、預備熱(re)處(chu)理(li)

  預(yu)備(bei)熱處理的過程如下：

    1. 軟化(hua)退火(huo)：加熱溫度為(wei)(wei)800～840℃，爐(lu)冷(leng)到500℃以(yi)下出爐(lu)空冷(leng)，退火(huo)組(zu)織(zhi)為(wei)(wei)珠光體，硬度≤269HBW。

    2. 完全退火(huo)：加熱溫度為840～920℃，爐冷，硬度≤269HBW。

四、淬(cui)火及回(hui)火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼(gang)淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
