12Cr12（1Cr12）不銹鋼是馬氏體不銹(xiu)耐熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一、化學成分

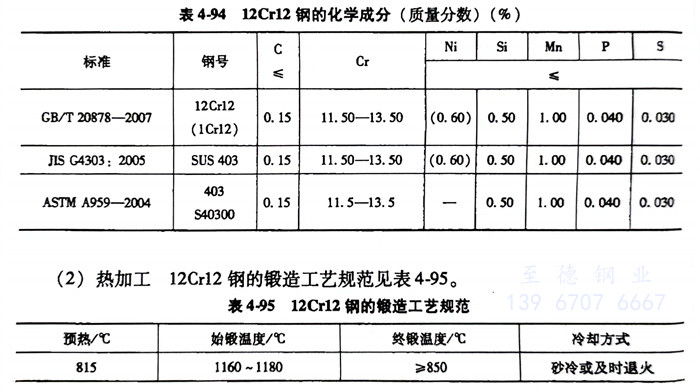

   12Cr12（1Cr12）SUS403、S40300不銹鋼的化學成分見表4-94。

二(er)、熱(re)加工(gong)

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)的鍛造工(gong)藝規(gui)范見表4-95。

三、預(yu)備熱處理

  預備熱處理的(de)過程如下：

    1. 軟化退火(huo)：750～800℃爐(lu)冷。

    2. 完(wan)全退火(huo)：860～900℃爐冷或爐冷至750℃出爐空冷，硬度≤200HBW。

四、淬火(huo)及回火(huo)

   12Cr12（1Cr12）SUS403、S40300不銹(xiu)鋼淬火溫度為950～1000℃，油冷(leng)或水冷(leng)；回火溫度為700～750℃空冷(leng)，硬(ying)度≥170HBW。

五、力學性(xing)能

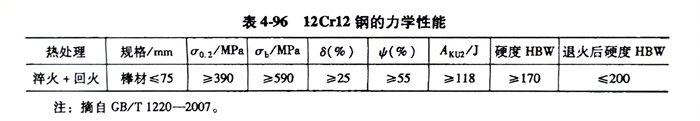

   12Cr12（1Cr12）SUS403、S40300不銹鋼的力學(xue)性能見表4-96。
