12Cr12Mo（1Cr12Mo）不銹鋼是馬氏體不銹耐熱鋼(gang)，在12Cr12鋼的基礎上加入鉬，比12Cr12鋼耐蝕性好。該鋼在一定溫度下能承受高應力，在淡水蒸汽條件下可耐腐蝕，可制作汽輪機葉片。

一、化(hua)學成分

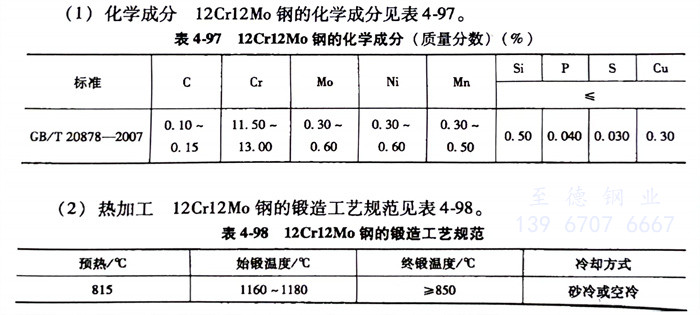

   12Cr12Mo（1Cr12Mo）不銹鋼的化學成分見表4-97。

二、熱加工(gong)

   12Cr12Mo（1Cr12Mo）不銹鋼(gang)的(de)鍛造工藝規范見表(biao)4-98。

三、預備熱處理

  12Cr12Mo（1Cr12Mo）不(bu)銹鋼預備熱處理的過程如下：

    1. 軟化退火(huo)：750～800℃，爐冷。

    2. 完全(quan)退火：860～900℃，爐(lu)冷(leng)或爐(lu)冷(leng)至750℃出爐(lu)空冷(leng)，硬度≤255HBW。

四、淬火及回(hui)火

   12Cr12Mo（1Cr12Mo）不銹鋼(gang)淬火溫度為950～1000℃，油冷；回火溫度為700～750℃，空冷（根據零件需要選擇回火溫度）。

五、力(li)學性能(neng)

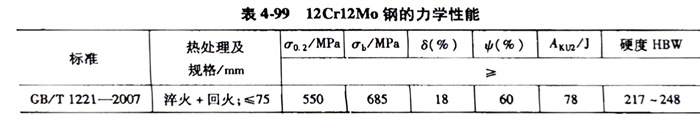

   12Cr12Mo（1Cr12Mo）不(bu)銹鋼(gang)的力(li)學性能見表4-99。
