14Cr11MoV（1Cr11MoV）不銹鋼(gang)是鉻鉬釩馬氏體不(bu)銹(xiu)耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學(xue)成分

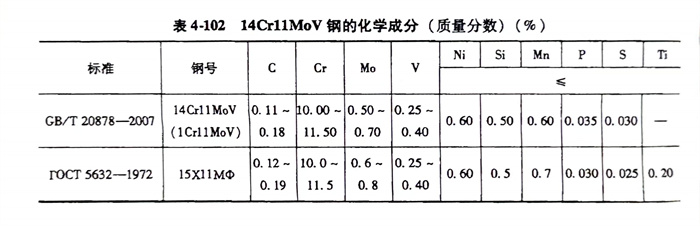

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二(er)、熱加工

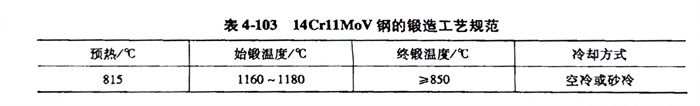

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)的鍛造工藝規(gui)范見(jian)表4-103。

三、預(yu)備熱處理(li)

  預備熱處理的過程如(ru)下：

    1. 軟化退(tui)火：750～800℃；爐冷(leng)。

    2. 完(wan)全(quan)退火(huo)：860～900℃；爐冷(leng)，退火(huo)后硬度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼淬火(huo)溫(wen)度(du)1030～1100℃，油冷；回(hui)火(huo)溫(wen)度(du)720～740℃，空冷（根據零(ling)件需要選擇(ze)回(hui)火(huo)溫(wen)度(du)）。

五、力(li)學(xue)性能

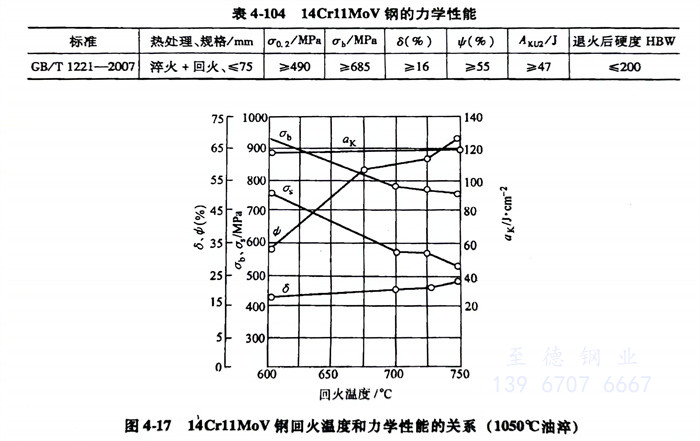

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼(gang)(gang)的力(li)學性(xing)(xing)能見表4-104，14Cr11MoV鋼(gang)(gang)回火溫度(du)和力(li)學性(xing)(xing)能的關系見圖4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
