13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化學成分(fen)

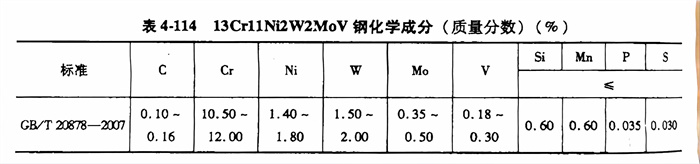

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼(gang)的化學成分見表4-114。

二、熱加工

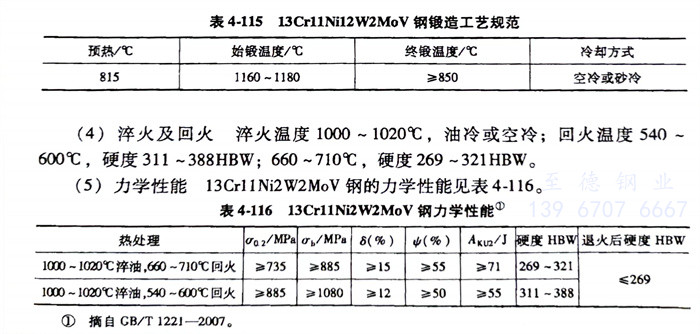

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的(de)鍛造(zao)工藝規范見表4-115。

三、預備熱處(chu)理

  預備(bei)熱處理的過程如下：

    1. 正火溫度1000～1020℃，空冷。

    2. 退火溫度：780～850℃，緩冷(leng)，硬度≤269HBW。

四、淬火及回火

   淬火溫度(du)1000～1020℃，油冷(leng)或空冷(leng)；回火溫度(du)540～600℃，硬度(du)311～388HBW；660～710℃，硬度(du)269～321HBW。

五、力(li)學性能

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼(gang)的力學性能見表4-116。
