13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐熱鋼。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。

一、化學成(cheng)分(fen)

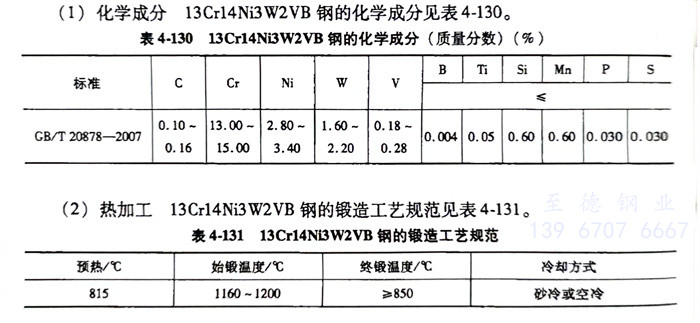

   13Cr14Ni3W2VB 不銹鋼的化學成分見表4-130。

二(er)、熱加(jia)工

   13Cr14Ni3W2VB 不銹鋼(gang)的鍛造工藝規范見表4-131。

三、預備熱處理

  預備(bei)熱(re)處(chu)理的過(guo)程如下：

    1. 軟(ruan)化退(tui)火(huo)：750～800℃，爐冷。

    2. 完全退火(huo)：860～900℃，爐冷(leng)。

四、淬火(huo)及回火(huo)

   13Cr14Ni3W2VB 不銹鋼(gang)淬火(huo)溫度(du)(du)為(wei)1020～1080℃，油冷(leng)。回火(huo)溫度(du)(du)為(wei)200～600℃（根據(ju)零件需要選(xuan)擇回火(huo)溫度(du)(du)）。
