普通純度鐵素體不(bu)銹鋼管焊接方法通常采用焊條電弧焊、鎢極氬弧焊、熔化極氣體保護焊和埋弧焊等。
一、焊條電弧焊
1. 焊(han)接(jie)材料(liao)
焊條電弧焊填充金屬(shu)主要分兩類(lei)(lei)：一類(lei)(lei)為(wei)同質的鐵素體型(xing)焊條；另(ling)一類(lei)(lei)為(wei)異質的奧氏體型(xing)（或鎳基合(he)金）焊條。
2.用同(tong)質焊(han)條焊(han)成的(de)焊(han)縫的(de)優點(dian)
焊(han)(han)縫(feng)(feng)與母材金屬(shu)有(you)一樣的(de)(de)(de)顏色和形貌(mao)，相同的(de)(de)(de)線脹系數(shu)和大體(ti)相似的(de)(de)(de)耐蝕性，但(dan)抗裂(lie)性不高(gao)。用奧氏(shi)體(ti)焊(han)(han)條所焊(han)(han)成的(de)(de)(de)焊(han)(han)縫(feng)(feng)具有(you)很好的(de)(de)(de)塑性，應用較(jiao)多(duo)，但(dan)要控制好母材金屬(shu)對奧氏(shi)體(ti)焊(han)(han)縫(feng)(feng)的(de)(de)(de)稀釋。用奧氏(shi)體(ti)焊(han)(han)條施焊(han)(han)，不能防止熱影響區的(de)(de)(de)晶粒長大和焊(han)(han)縫(feng)(feng)形成馬氏(shi)體(ti)組織(zhi)，而且焊(han)(han)縫(feng)(feng)與母材金屬(shu)的(de)(de)(de)色澤也(ye)不相同。
3. 焊接材料的選用

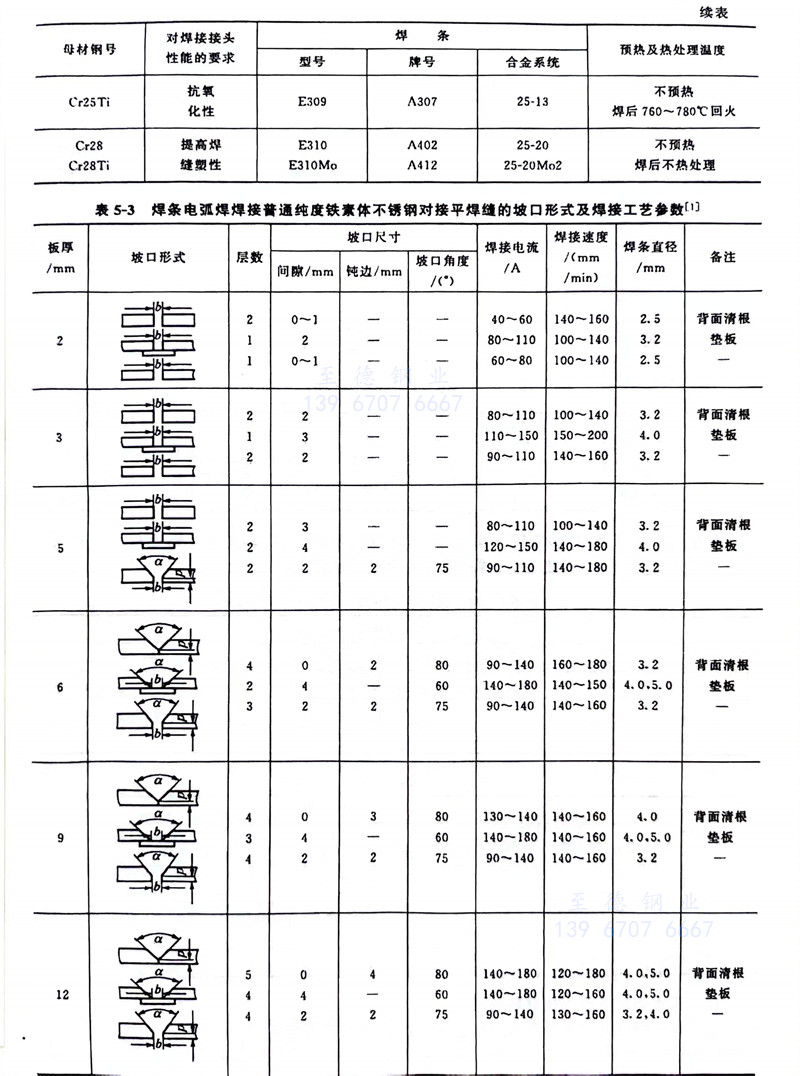

焊(han)(han)(han)接(jie)普通(tong)(tong)純度鐵(tie)素體(ti)型不銹鋼管(guan)常用同質焊(han)(han)(han)條(tiao)(tiao)和(he)(he)異(yi)質焊(han)(han)(han)條(tiao)(tiao)的型號和(he)(he)牌(pai)號見表5-2。普通(tong)(tong)純度鐵(tie)素體(ti)不銹鋼管(guan)用焊(han)(han)(han)條(tiao)(tiao)電弧焊(han)(han)(han)進行對接(jie)平焊(han)(han)(han)時，坡(po)口(kou)形式及焊(han)(han)(han)接(jie)工(gong)藝(yi)參數見表5-3。從表中可以看出(chu)，采用小的熱輸入的目的是抑制焊(han)(han)(han)接(jie)區(qu)的鐵(tie)素體(ti)晶(jing)粒過分長(chang)大。施焊(han)(han)(han)時盡量(liang)減少(shao)焊(han)(han)(han)縫截面，不要(yao)(yao)連(lian)續(xu)多道施焊(han)(han)(han)，要(yao)(yao)待前一道焊(han)(han)(han)縫冷卻到預(yu)熱溫度時，再焊(han)(han)(han)下一道焊(han)(han)(han)縫。

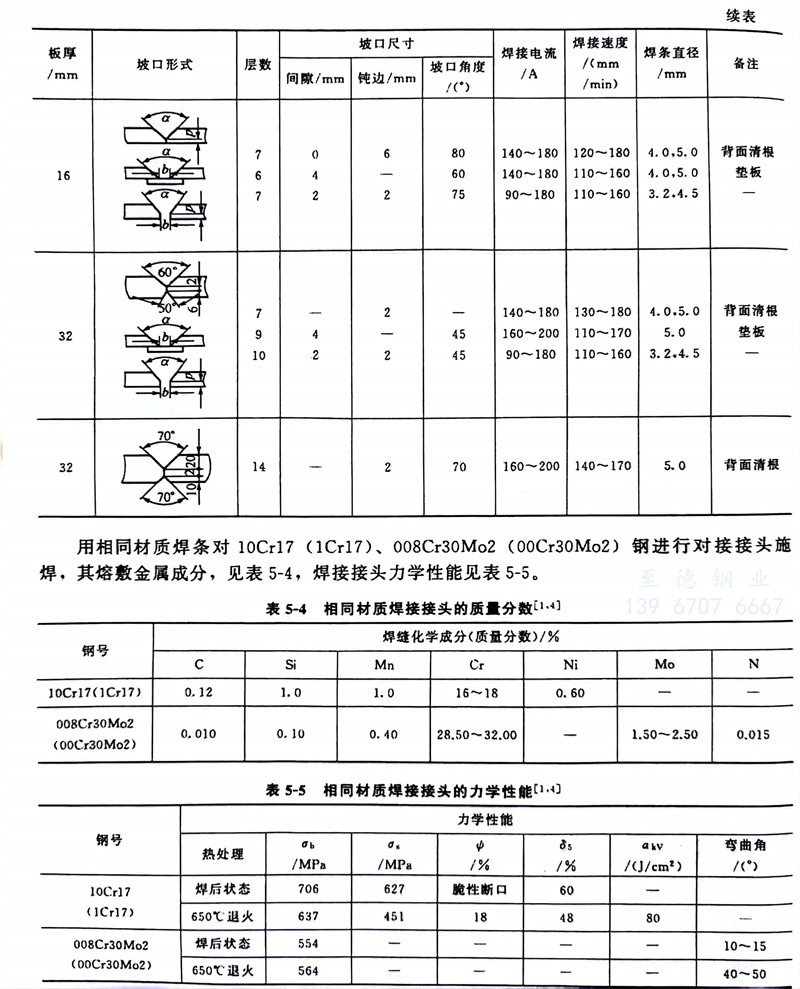

用相同材質焊(han)條對(dui)(dui)10Cr17（1Cr17）、008Cr30Mo2 （00Cr30Mo2）鋼進行對(dui)(dui)接(jie)(jie)接(jie)(jie)頭(tou)(tou)施焊(han)，其熔敷金屬成分，見表5-4，焊(han)接(jie)(jie)接(jie)(jie)頭(tou)(tou)力(li)學性(xing)能見表5-5。
二、其他焊接方法焊接材料的選用

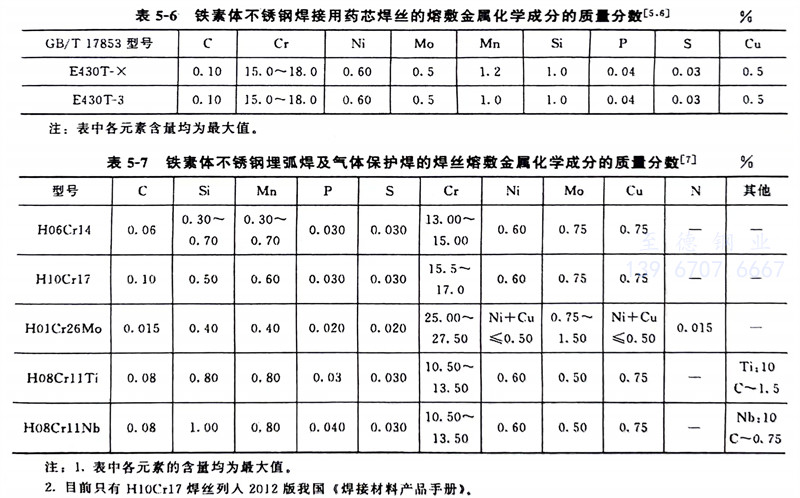

鐵素體不銹鋼(gang)(gang)(gang)管焊(han)接可采(cai)用藥(yao)芯(xin)(xin)(xin)(xin)不銹鋼(gang)(gang)(gang)焊(han)絲(si)，我(wo)國(guo)的藥(yao)芯(xin)(xin)(xin)(xin)不銹鋼(gang)(gang)(gang)焊(han)絲(si)GB／T 17853-1999《不銹鋼(gang)(gang)(gang)藥(yao)芯(xin)(xin)(xin)(xin)焊(han)絲(si)》（等(deng)效(xiao)采(cai)用了ANSI／AWS A5.22-1995《電(dian)弧(hu)焊(han)不銹鋼(gang)(gang)(gang)藥(yao)芯(xin)(xin)(xin)(xin)焊(han)絲(si)及鎢極惰性氣體保護焊(han)不銹鋼(gang)(gang)(gang)藥(yao)芯(xin)(xin)(xin)(xin)填充焊(han)絲(si)規程》）規定了不銹鋼(gang)(gang)(gang)用藥(yao)芯(xin)(xin)(xin)(xin)焊(han)絲(si)的熔敷(fu)金屬成(cheng)分(fen)，詳見表(biao)(biao)5-6。鐵素體(ti)不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)接(jie)也可(ke)采用(yong)實(shi)心(xin)不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)絲，我國的(de)(de)(de)不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)絲GB／T 4241-2006《焊(han)(han)(han)(han)(han)(han)接(jie)用(yong)不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)盤條》標準(zhun)（等(deng)效(xiao)采用(yong)了美國 AWS A5.9-1993《不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)絲和焊(han)(han)(han)(han)(han)(han)棒》）規定了焊(han)(han)(han)(han)(han)(han)條用(yong)焊(han)(han)(han)(han)(han)(han)芯(xin)、氣體(ti)保護(hu)焊(han)(han)(han)(han)(han)(han)絲、埋(mai)弧焊(han)(han)(han)(han)(han)(han)絲、電(dian)渣焊(han)(han)(han)(han)(han)(han)用(yong)焊(han)(han)(han)(han)(han)(han)絲的(de)(de)(de)熔(rong)敷(fu)(fu)金(jin)屬化學成分，其(qi)中(zhong)鐵素體(ti)型焊(han)(han)(han)(han)(han)(han)絲的(de)(de)(de)熔(rong)敷(fu)(fu)金(jin)屬化學成分見表(biao)(biao)5-7。從表(biao)(biao)中(zhong)可(ke)以看出，H01Cr26Mo（相當于AWS A5.9標準(zhun)的(de)(de)(de)ER446LMo焊(han)(han)(han)(han)(han)(han)絲）是一種純度很高(gao)的(de)(de)(de)埋(mai)弧焊(han)(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)(han)絲，但在埋(mai)弧焊(han)(han)(han)(han)(han)(han)施焊(han)(han)(han)(han)(han)(han)過程中(zhong)，由(you)于焊(han)(han)(han)(han)(han)(han)劑的(de)(de)(de)影響，其(qi)焊(han)(han)(han)(han)(han)(han)縫金(jin)屬的(de)(de)(de)純度可(ke)能會降低。
采(cai)用(yong)(yong)(yong)埋弧(hu)焊(han)(han)時(shi)為了(le)增加接(jie)頭的塑(su)性可選用(yong)(yong)(yong)GB/T 17854《不銹(xiu)鋼焊(han)(han)絲(si)焊(han)(han)劑(ji)》標準規定的焊(han)(han)絲(si)與(yu)焊(han)(han)劑(ji)。采(cai)用(yong)(yong)(yong)氣(qi)體(ti)保護(hu)焊(han)(han)時(shi)，也(ye)可選用(yong)(yong)(yong)YB/T 5092-2005《焊(han)(han)接(jie)用(yong)(yong)(yong)不銹(xiu)鋼絲(si)》標準規定的焊(han)(han)絲(si)，但該(gai)標準只有H10Cr17焊(han)(han)絲(si)的熔(rong)敷金屬為鐵(tie)素體(ti)型。
三、操作要點
1. 采用小的熱輸入，焊(han)(han)(han)接(jie)(jie)(jie)時(shi)采用窄道(dao)焊(han)(han)(han)技術(shu)，焊(han)(han)(han)接(jie)(jie)(jie)材料不(bu)擺動，快(kuai)的焊(han)(han)(han)接(jie)(jie)(jie)速度，多(duo)層多(duo)道(dao)焊(han)(han)(han)。盡量減少焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)在高溫的停留時(shi)間，以防止焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)的熱影響(xiang)區晶粒(li)長大過快(kuai)，提高焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)的塑性。
2. 多層(ceng)焊時，要嚴格控制道(dao)間(jian)溫(wen)度在(zai)150℃左(zuo)右，不宜連續(xu)施焊。
3. 采(cai)用強(qiang)制(zhi)冷(leng)卻焊(han)縫(feng)的(de)方法(fa)，以減(jian)少(shao)焊(han)接接頭的(de)高溫脆化和(he)475℃脆性(xing)，防止裂紋(wen)的(de)形成(cheng)。同時(shi)還可以減(jian)少(shao)焊(han)接接頭的(de)熱影(ying)響(xiang)區過熱。其方法(fa)是通氬(ya)冷(leng)卻或(huo)通水冷(leng)卻銅墊板(ban)等。
