022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不銹鋼有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

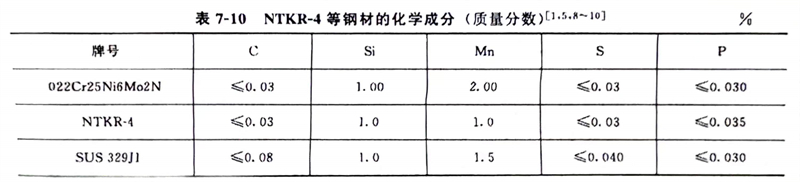

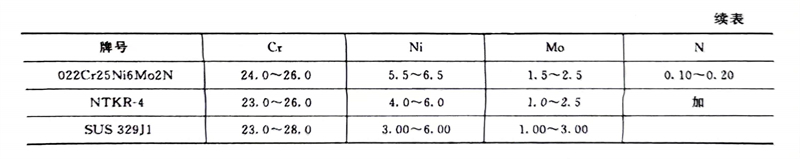

   022Cr26Ni5Mo2N、SUS 329J1 雙相不(bu)銹(xiu)鋼(gang)的耐腐(fu)蝕(shi)疲勞性能遠比316L（尿(niao)素(su)(su)級）鋼(gang)好，這(zhe)對(dui)在低應力、低頻率交(jiao)變載荷條件下(xia)工(gong)作(zuo)的尿(niao)素(su)(su)甲銨泵泵體選材有重(zhong)要的參(can)考價值。為了便(bian)于比對(dui)，將(jiang)中(zhong)國的022Cr26Ni6Mo2N，日本(ben)的SUS 329J1、NTKR-4等雙相不(bu)銹(xiu)鋼(gang)化(hua)學成(cheng)分，列入(ru)表7-10中(zhong)。

   022Cr25Ni5Mo2N鋼中(zhong)wMo為1％～3％，可提高(gao)雙相不銹(xiu)鋼耐點(dian)腐蝕和縫(feng)隙(xi)腐蝕的(de)能力(li)，但是鉬的(de)加入會使這類(lei)鋼具有(you)(you)明顯(xian)的(de)475℃脆性(xing)，也有(you)(you)。相形(xing)成的(de)傾向。固溶溫(wen)度低于1000℃時(shi)，有(you)(you)可能出現。相脆化，將(jiang)降低其沖擊韌性(xing)。

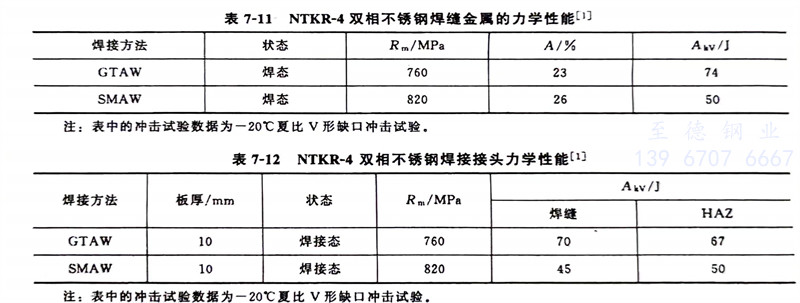

   NTKR-4等雙相不銹鋼(gang)焊縫金(jin)屬和焊接接頭(tou)力學性能分別見(jian)表(biao)7-11和表(biao)7-12。
