12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼是亞穩定奧(ao)氏體不(bu)銹鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

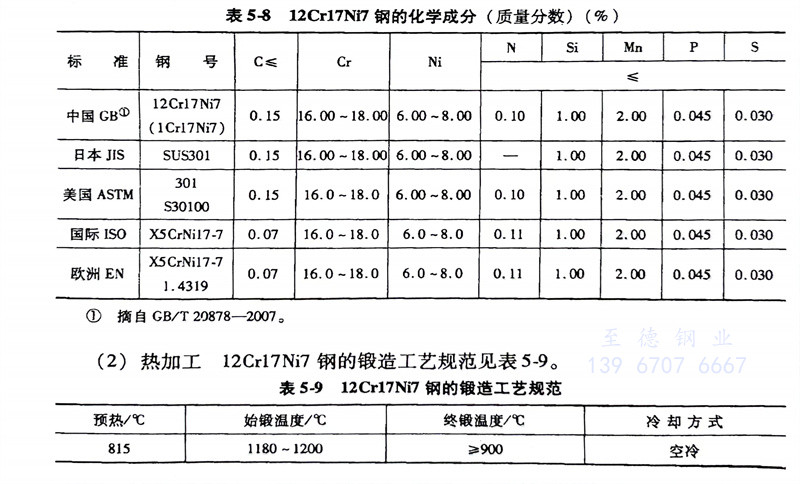

（1）化學成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不(bu)銹鋼(gang)的化學成分見表5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預(yu)備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶熱處理:  1010～1150℃，快冷，硬度≤187HBW。

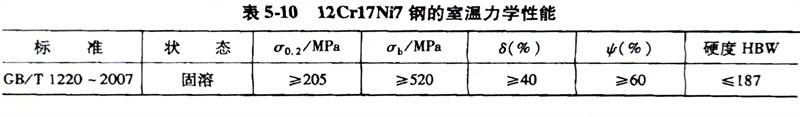

（5）力學性能: 12Cr17Ni7不銹(xiu)鋼(gang)的室溫力(li)學性(xing)能(neng)見表5-10。

（6）耐蝕性: 在弱介質中(zhong)（大氣條件下）具有良好的耐蝕性(xing)。

（7）加(jia)工性能：冷(leng)變形性(xing)能(neng)良好，可(ke)以(yi)進(jin)行(xing)(xing)各種加工，如彎曲、卷(juan)邊、折疊(die)等，并具(ju)有良好的(de)深沖性(xing)能(neng)和較好的(de)切削加工性(xing)能(neng)。焊(han)接(jie)性(xing)很好，可(ke)以(yi)用各種方法(fa)進(jin)行(xing)(xing)焊(han)接(jie)，焊(han)后不(bu)需進(jin)行(xing)(xing)熱(re)處理(li)。
