Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不銹鋼(gang)，在鋼中提高硫、磷含量，從而改善12Cr18Ni9（1Cr18Ni9）不銹鋼的切削性能。最適用于在自動車床上加工的耐蝕性標準件和制作輥、軸等。

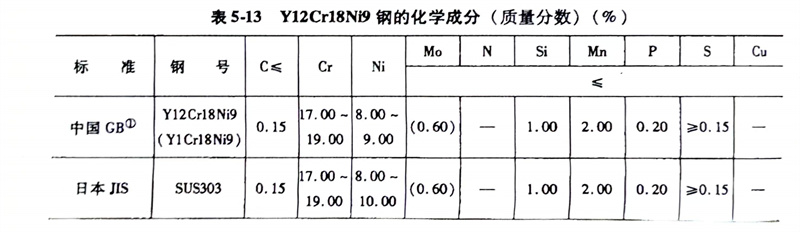

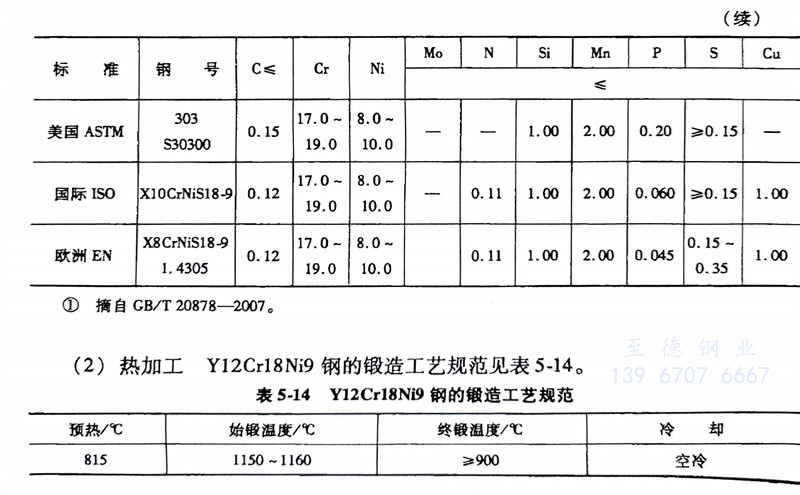

（1）化學(xue)成分： Y12Cr18Ni9、1.4305、303不銹(xiu)鋼(gang)的化學成分見表5-13。

（2）熱(re)加工：Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規范見表5-14。

（3）預(yu)備熱處理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。冷拉坯料的退火溫度為970℃，水冷。冷拉材中間退火溫度為850℃，水冷。

（4）固溶處理： 1010～1150℃，水冷或空冷，硬度≤187HBW。

（5）焊(han)接： 焊接性好，薄板宜采用氬弧焊。當采用焊條電弧焊時，可用A102、A107和A132、A137焊條焊接。

（6）耐蝕性：耐晶(jing)間腐(fu)蝕性(xing)不良，因(yin)此焊接狀(zhuang)態(tai)的(de)工件在產(chan)生晶(jing)間腐(fu)蝕的(de)介質中不宜采用。此鋼對(dui)氧化性(xing)酸(suan)具有(you)優越(yue)的(de)耐蝕性(xing)。耐蝕性(xing)同(tong)12Cr18Ni9鋼。

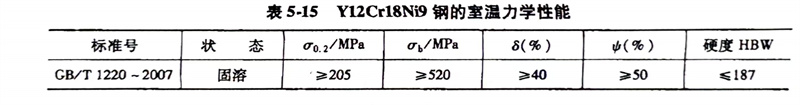

（7）力學性能： Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學性能見表5-15。
