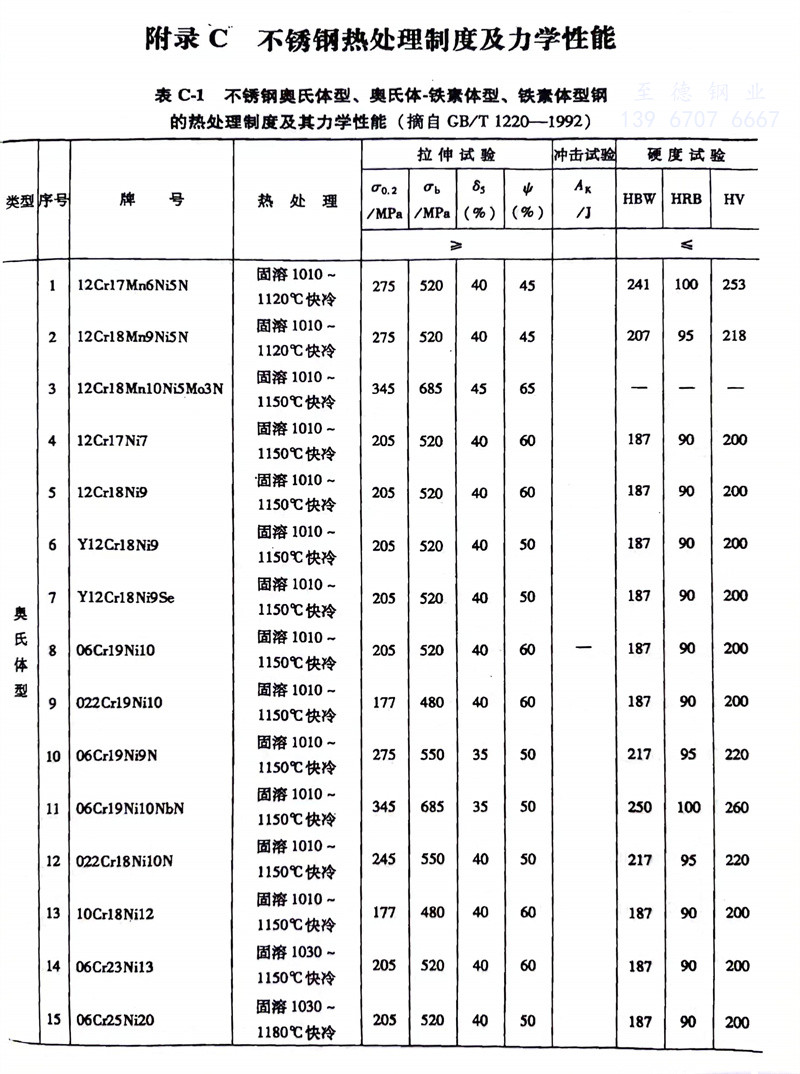

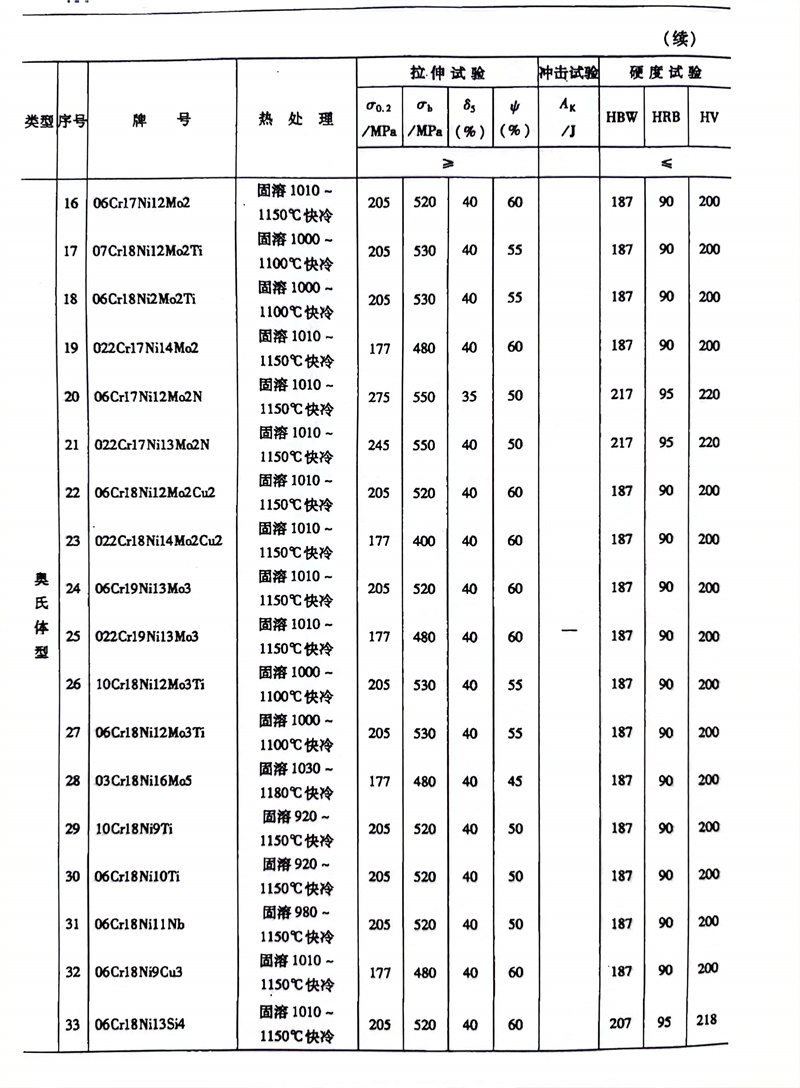

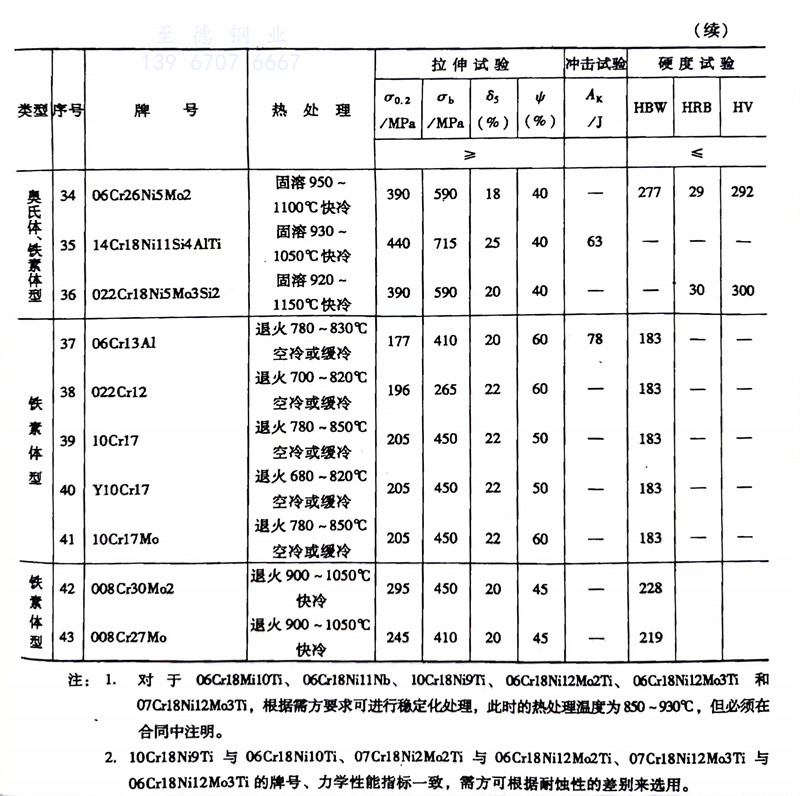

奧(ao)氏(shi)體不銹鋼(gang)、雙相不銹鋼(gang)、鐵(tie)素(su)體不銹鋼(gang)的熱處理(li)制度及(ji)其力(li)學性能對照表

注(zhu)(zhu):   1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求(qiu)可進(jin)行穩定化處(chu)理(li),此時(shi)的熱處(chu)理(li)溫度為850~930℃,但必須在(zai)合同中(zhong)注(zhu)(zhu)明(ming)。

     2. 10Cr18Ni9Ti 與 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與 06Cr18Ni12Mo3Ti 的牌(pai)號、力學性(xing)能指標(biao)一致,需方可根(gen)據耐蝕性(xing)的差別來選用。
