不銹鋼表面存在(zai)的氧(yang)化皮結構致密(mi),與(yu)基體(ti)附著力強,在(zai)以(yi)后的鈍化、電(dian)鍍、著色等(deng)裝(zhuang)飾處(chu)理之(zhi)前(qian)必須首先(xian)要(yao)清(qing)(qing)除干(gan)凈。前(qian)面我們已(yi)經介(jie)紹(shao)過(guo)機械法(fa)清(qing)(qing)除氧(yang)化皮,但要(yao)徹底(di)清(qing)(qing)除比較(jiao)困(kun)難。因(yin)此要(yao)想較(jiao)好地清(qing)(qing)除氧(yang)化皮,首先(xian)進行(xing)預(yu)處(chu)理使氧(yang)化皮疏(shu)松,然后再進行(xing)酸洗(xi)才(cai)易于除去。

1. 堿性硝酸鹽熔融法

   熔(rong)融鹽(yan)成分: 氫氧化(hua)(hua)物87%(質量分數(shu)),硝(xiao)酸鹽(yan)(硝(xiao)酸鈉(na)) 13%(質量分數(shu))。鹽(yan)浴(yu)溫(wen)度:450~470℃。處理時間:鐵素(su)體不(bu)銹鋼為(wei)5min,奧氏體不(bu)銹鋼為(wei)30min。在(zai)處理過程(cheng)中,鉻的氧化(hua)(hua)物與堿和硝(xiao)酸鈉(na)發生(sheng)化(hua)(hua)學反應被除(chu)去。

   其工藝流程(cheng)是: 蒸氣除(chu)油→預熱(150~250℃,時間為(wei)20~30min)→熔融鹽處理→水淬→熱水洗。

2. 浸(jin)漬法處理

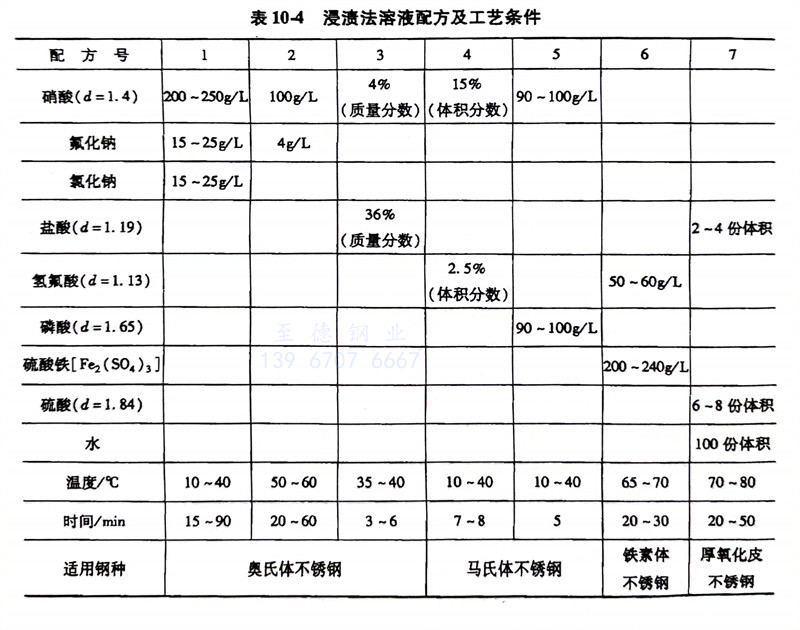

    為(wei)了使不銹鋼零(ling)件(jian)上(shang)的氧(yang)化皮松動,可直接采用強酸進行浸漬預處理(li),并(bing)應嚴格控制浸漬時間(jian)和(he)溫(wen)度。其溶液配(pei)方及工藝條件(jian)見(jian)表10-4。

3. 電化學處理

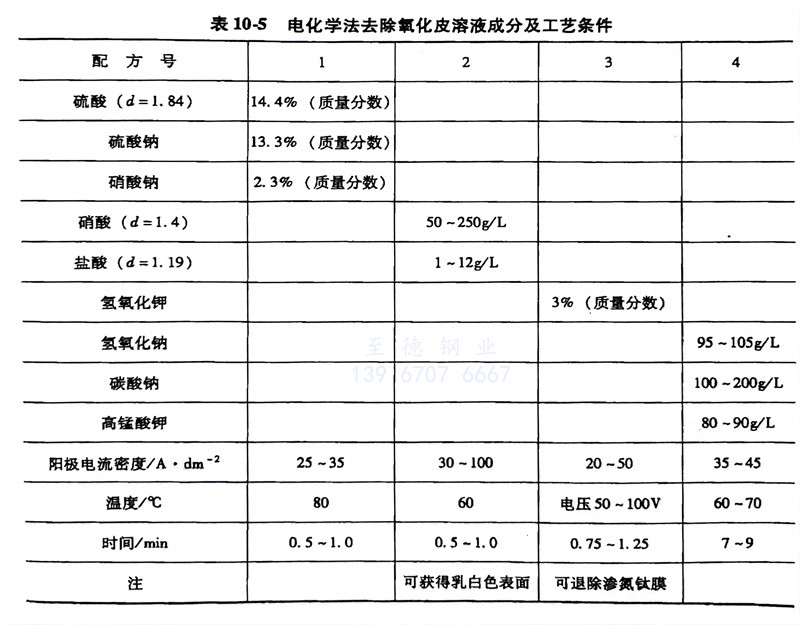

   利用電化學溶解及(ji)電極上(shang)析出(chu)氣泡的作(zuo)用剝離氧化皮。優(you)點(dian)是速度快、腐蝕性小。其溶液成分及(ji)工藝條件見(jian)表10-5。
