不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

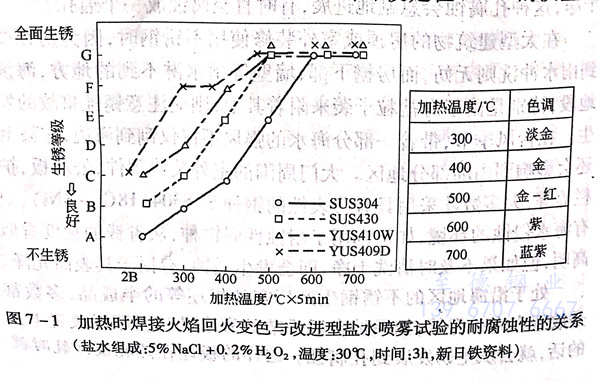

  在(zai)大氣(qi)中，由(you)于加熱(re)(re)產生(sheng)回火(huo)變色(se)(se)(se)(se)與耐腐(fu)蝕(shi)性的(de)(de)關(guan)系如圖7-1所(suo)示。試(shi)驗材料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表面(mian)(mian)是(shi)2B精加工方式（退火(huo)→采取(qu)酸洗工藝(yi)除掉(diao)氧(yang)化薄膜→使用(yong)平整軋機（Skinmill)校平）為基準，經300~700℃加熱(re)(re)后，使用(yong)5%NaCl+0.2%H2O2水溶液，溫度30℃,進行3h噴霧后，按(an)試(shi)驗材料(liao)表面(mian)(mian)的(de)(de)生(sheng)銹(xiu)狀態(tai)，進行耐腐(fu)蝕(shi)性評價。隨著加熱(re)(re)溫度的(de)(de)上升，其色(se)(se)(se)(se)調由(you)淡金色(se)(se)(se)(se)向藍紫色(se)(se)(se)(se)轉(zhuan)變，從(cong)圖7-1的(de)(de)結(jie)果可(ke)見，即便是(shi)在(zai)300℃的(de)(de)淡金色(se)(se)(se)(se)回火(huo)色(se)(se)(se)(se)調中亦(yi)屬生(sheng)銹(xiu)。還(huan)可(ke)以(yi)看出，隨著溫度的(de)(de)上升，任(ren)何(he)鋼種(zhong)的(de)(de)氧(yang)化都加快，到(dao)500℃時(shi)，試(shi)料(liao)的(de)(de)含鉻（Cr)量(liang)越高，越不易生(sheng)銹(xiu)，而到(dao)600℃時(shi)，變得與含鉻（Cr)量(liang)無(wu)關(guan)，這些(xie)鋼種(zhong)均(jun)全面(mian)(mian)生(sheng)銹(xiu)。


圖 1.jpg


   在(zai)焊接時，如果使用(yong)氬(ya)（Ar)等惰性(xing)氣體進行(xing)充(chong)分(fen)的保護，則可(ke)以(yi)防止上述(shu)現象發(fa)生(sheng)。當發(fa)生(sheng)上述(shu)氧化物(wu)時，有必(bi)要進行(xing)磨削或酸(suan)洗，將氧化物(wu)完全除掉(diao)。
