久久99國產精品久久99果凍傳媒:雙相不銹鋼因受其自身冶金特性的制約，焊接方法的選擇受到限制，過高和過低的焊接線能量都是不可取的。過高的焊接線能量，焊接接頭的冷卻速度降低，有利于熱影響區和焊縫金屬的鐵素體向奧氏體轉變，可以得到足夠數量的奧氏體，但容易造成鐵素體晶粒長大，甚至產生有害的金屬間相，韌性下降。因此，除電渣焊不能采用外，埋弧焊和熔化極氬弧焊的使用也受到限制。過低的焊接線能量會使熱影響區和焊縫金屬的奧氏體析出減少，甚至產生單一的鐵素體組織，導致各項性能大幅下降。故電子束焊和等離子弧焊不宜采用。目前常用的雙相不銹鋼焊接方法是手工電弧焊和鎢極氬弧焊兩種。

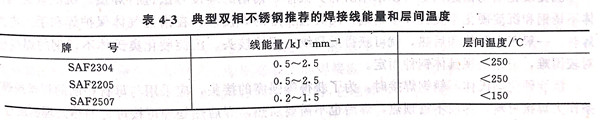

 手工(gong)電(dian)弧(hu)(hu)焊(han)(han)(han)是雙相(xiang)不銹鋼最(zui)常(chang)用(yong)的(de)(de)(de)焊(han)(han)(han)接(jie)方法，它靈活方便，適(shi)用(yong)全位置焊(han)(han)(han)接(jie)。由于(yu)雙相(xiang)不銹鋼大多數是超低碳，焊(han)(han)(han)條藥(yao)(yao)皮大多采(cai)用(yong)酸(suan)性藥(yao)(yao)皮，其焊(han)(han)(han)條的(de)(de)(de)工(gong)藝性能一般都較好。鎢極氬弧(hu)(hu)焊(han)(han)(han)通常(chang)用(yong)于(yu)接(jie)頭(tou)根部焊(han)(han)(han)道(dao)的(de)(de)(de)焊(han)(han)(han)接(jie)，或用(yong)于(yu)管道(dao)的(de)(de)(de)焊(han)(han)(han)接(jie)，也(ye)常(chang)用(yong)于(yu)薄(bo)板焊(han)(han)(han)接(jie)。鎢極氬弧(hu)(hu)焊(han)(han)(han)能保(bao)證有(you)很好的(de)(de)(de)力學性能，尤其是低溫韌性。近年(nian)來(lai)，焊(han)(han)(han)接(jie)雙相(xiang)不銹鋼的(de)(de)(de)厚(hou)板時(shi)(shi)，埋弧(hu)(hu)焊(han)(han)(han)也(ye)有(you)采(cai)用(yong)，但必須(xu)控制(zhi)線能量和(he)層(ceng)(ceng)間溫度(du)，同時(shi)(shi)也(ye)要(yao)選擇合適(shi)的(de)(de)(de)坡口(kou)形式，防止最(zui)初幾道(dao)焊(han)(han)(han)縫因稀釋率(lv)過(guo)大，使鐵素體(ti)量增加，也(ye)要(yao)防止冷卻速度(du)過(guo)慢造(zao)成(cheng)的(de)(de)(de)脆化(hua)。為(wei)了獲(huo)得(de)最(zui)佳的(de)(de)(de)性能結果，必須(xu)對(dui)焊(han)(han)(han)接(jie)線能量和(he)層(ceng)(ceng)間溫度(du)有(you)一個最(zui)佳的(de)(de)(de)選擇，通常(chang)焊(han)(han)(han)縫金屬的(de)(de)(de)奧氏體(ti)量控制(zhi)在60%~70%范(fan)圍內。三(san)個典(dian)型鋼種推薦(jian)的(de)(de)(de)線能量和(he)層(ceng)(ceng)間溫度(du)見表4-3。


表 3.jpg


 焊接時應盡可(ke)能(neng)(neng)考(kao)慮選擇多道焊，因(yin)為(wei)后續焊道對前(qian)道焊縫(feng)(feng)(feng)有熱(re)處理作用，使焊縫(feng)(feng)(feng)金屬中(zhong)(zhong)的(de)鐵素體進(jin)一(yi)步轉(zhuan)變(bian)成奧氏(shi)體，成為(wei)奧氏(shi)體占優勢的(de)兩相組織(zhi)(zhi)，毗鄰(lin)(lin)焊縫(feng)(feng)(feng)的(de)母材熱(re)影(ying)響(xiang)區(qu)組織(zhi)(zhi)中(zhong)(zhong)的(de)奧氏(shi)體數量也(ye)增(zeng)高，從而使整(zheng)個焊接接頭的(de)組織(zhi)(zhi)和(he)性(xing)能(neng)(neng)得(de)到(dao)改(gai)善。在最(zui)后的(de)焊縫(feng)(feng)(feng)表(biao)(biao)面，再(zai)焊一(yi)道工(gong)(gong)藝焊縫(feng)(feng)(feng)，這樣可(ke)以對表(biao)(biao)面焊縫(feng)(feng)(feng)和(he)鄰(lin)(lin)近(jin)的(de)焊接熱(re)影(ying)響(xiang)區(qu)進(jin)行所謂的(de)熱(re)處理，以利(li)于(yu)改(gai)善組織(zhi)(zhi)，提高性(xing)能(neng)(neng)，此工(gong)(gong)藝焊縫(feng)(feng)(feng)最(zui)后可(ke)經(jing)機(ji)加工(gong)(gong)去除。焊后一(yi)般(ban)不進(jin)行熱(re)處理（包括消除應力處理和(he)固熔處理），否則易產生脆(cui)化(hua)。另外(wai)，由于(yu)注(zhu)意了(le)控制層間溫度和(he)線能(neng)(neng)量，一(yi)般(ban)不會(hui)產生敏化(hua)的(de)問題。
