蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

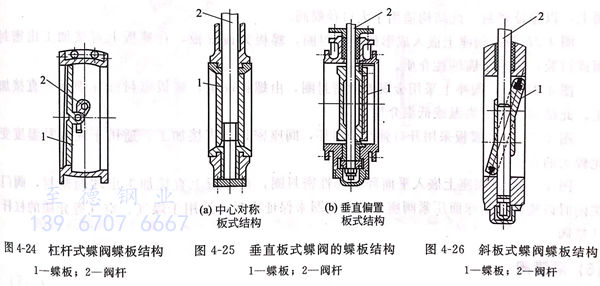

1. 杠桿(gan)式蝶閥(fa)（見圖4-24)
其閥桿(gan)(gan)與蝶板啟閉(bi)方向(xiang)成90°水平安裝，利用(yong)杠桿(gan)(gan)機構帶動(dong)蝶板作旋(xuan)轉(zhuan)運動(dong)來啟閉(bi)通(tong)道。開啟時蝶板平移與閥體脫離接(jie)觸，然后(hou)作旋(xuan)轉(zhuan)運動(dong)，密封面不(bu)易磨損，密封性(xing)能好，但結構較復雜(za)，啟閉(bi)力矩大。
2. 垂直板式蝶閥(fa)（見圖(tu)4-25)
其閥(fa)桿(gan)與(yu)蝶板(ban)(ban)的徑(jing)向中(zhong)(zhong)心(xin)同(tong)軸，在閥(fa)內垂(chui)直放置(zhi)。圖4-25(a)為(wei)中(zhong)(zhong)心(xin)對(dui)稱板(ban)(ban)式結構，閥(fa)桿(gan)從蝶板(ban)(ban)的徑(jing)向中(zhong)(zhong)心(xin)穿過(guo)，采(cai)用緊配合或(huo)固定(ding)銷與(yu)蝶板(ban)(ban)固定(ding)。這種結構阻流(liu)(liu)面(mian)積較小，但(dan)密(mi)封(feng)面(mian)易磨損，密(mi)封(feng)性能(neng)較差，一(yi)般只(zhi)用于調節流(liu)(liu)量。圖4-25(b)為(wei)垂(chui)直偏置(zhi)板(ban)(ban)式結構，閥(fa)桿(gan)與(yu)蝶板(ban)(ban)雖(sui)垂(chui)直放置(zhi)，但(dan)蝶板(ban)(ban)密(mi)封(feng)圏和閥(fa)座(zuo)密(mi)封(feng)圈都偏離(li)閥(fa)桿(gan)中(zhong)(zhong)心(xin)線，位于閥(fa)桿(gan)的一(yi)側。偏置(zhi)結構使有效(xiao)流(liu)(liu)通(tong)面(mian)積減(jian)小，流(liu)(liu)阻增大(da)，但(dan)密(mi)封(feng)性能(neng)好，加工維修(xiu)方便，是目前廣(guang)泛(fan)采(cai)用的一(yi)種形(xing)式。
3. 斜(xie)板式蝶(die)閥(fa)（見圖4-26)
其閥桿垂直放置，而蝶板則傾(qing)斜放置。其密封性能好，但閥座密封圈的傾(qing)角加工和維修困(kun)難(nan)，有效流通面積(ji)小，流阻較大。
4. 蝶閥的密封結構

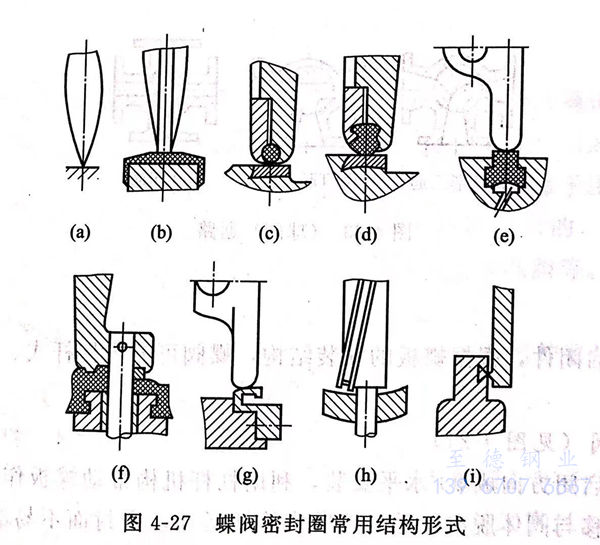

蝶(die)(die)板與(yu)閥(fa)座(zuo)的密封(feng)是蝶(die)(die)閥(fa)密封(feng)性(xing)能的關鍵。蝶(die)(die)閥(fa)密封(feng)圈常用結構形(xing)式如圖(tu)4-27所示。
圖4-27(a),蝶板與(yu)閥座(zuo)的(de)密(mi)封面是在(zai)本體上直接加工或(huo)堆焊耐磨(mo)、耐蝕材料后加工出(chu)來的(de)，用于調節(jie)流量(liang)或(huo)壓(ya)力的(de)蝶閥。
圖(tu)4-27(b),在(zai)閥體內襯非(fei)金屬(shu)材料(liao)，蝶板可用耐腐蝕材料(liao)，也可襯非(fei)金屬(shu)材料(liao)作密封面，適用于輸(shu)送(song)腐蝕性(xing)介質的蝶閥。
圖(tu)4-27(c),閥(fa)座(zuo)密(mi)(mi)封(feng)圈嵌入(ru)閥(fa)體斜口，是經精密(mi)(mi)加工的硬(ying)質材(cai)料(liao)。蝶(die)板上采用O形橡膠(jiao)圈，通過壓板上螺栓(shuan)的旋(xuan)緊程度，調節O形圈的變(bian)形量來(lai)保(bao)證密(mi)(mi)封(feng)，可用于截斷或調節流(liu)量的蝶(die)閥(fa)。
圖4-27(d),閥(fa)座(zuo)密(mi)封(feng)圈也是嵌入閥(fa)體斜口的精密(mi)加工材料，蝶(die)板上采(cai)用燕尾槽(cao)橡膠密(mi)封(feng)圈，可用壓(ya)板螺(luo)栓(shuan)來(lai)調節(jie)燕尾膠圈的變(bian)形量(liang)來(lai)保證密(mi)封(feng)。可用于截斷或調節(jie)流(liu)量(liang)的蝶(die)閥(fa)。
圖4-27(e),閥(fa)座上嵌入T形密封(feng)(feng)(feng)圈(quan)，并(bing)附設充氣槽。蝶板密封(feng)(feng)(feng)面在(zai)蝶板上直接加工(gong)，在(zai)蝶板到達關閉位置后(hou)，由充氣孔(kong)充氣加壓(ya)，閥(fa)座密封(feng)(feng)(feng)圈(quan)由充氣壓(ya)力(li)壓(ya)緊(jin)在(zai)蝶板密封(feng)(feng)(feng)面上，以保證(zheng)密封(feng)(feng)(feng)。此(ci)結構適用于大(da)口徑蝶閥(fa)。
圖4-27(f),閥座上嵌入成形(xing)橡膠(jiao)密封(feng)(feng)圈，蝶板為偏置板，在蝶板上直接加工出(chu)密封(feng)(feng)面或襯膠(jiao)，適用于(yu)腐(fu)蝕性介質(zhi)。
圖4-27(g),閥座上采用(yong)金屬彈性密(mi)封圈，由螺釘(ding)固定，蝶板密(mi)封面(mian)在蝶板上直(zhi)接加工。此結構適用(yong)于高溫或低溫介質。
圖4-27(h),蝶板采用開口彈性密(mi)(mi)封環，閥座(zuo)密(mi)(mi)封面直接加(jia)工。適用于高溫及溫度變(bian)化(hua)較大的介(jie)質(zhi)。
圖4-27(i),閥座(zuo)上(shang)嵌入平面環狀彈性密(mi)封(feng)圈(quan)，在(zai)蝶板(ban)上(shang)直接加工出(chu)球面密(mi)封(feng)，閥門關閉時以蝶板(ban)上(shang)的球面壓緊(jin)閥座(zuo)上(shang)的密(mi)封(feng)圈(quan)來(lai)保證(zheng)密(mi)封(feng)。適用(yong)于煤(mei)氣、空氣等介質的杠桿式蝶閥。
