熱處理后的不(bu)銹(xiu)鋼管，無論是平直度，還是橫截面的圓度都會變得十分差，不(bu)銹鋼管矯直和整圓就成為鋼管生產的一道必不可少的序。
1. 鋼管(guan)彎曲度的測量(liang)
國家標準對成(cheng)品不(bu)(bu)銹鋼管(guan)平直(zhi)(zhi)度和(he)圓度的(de)質(zhi)量(liang)(liang)及交(jiao)貨技術條件，都(dou)有明(ming)確的(de)規(gui)定(ding)。但在國際間(jian)，由于國家之間(jian)的(de)差異，焊管(guan)的(de)類型和(he)用途的(de)不(bu)(bu)同(tong)，對成(cheng)品管(guan)平直(zhi)(zhi)度和(he)圓度的(de)質(zhi)量(liang)(liang)及交(jiao)貨的(de)技術條件的(de)要求也不(bu)(bu)盡相同(tong)。
在一(yi)般(ban)情況(kuang)下，是按彎(wan)曲度的(de)級別(bie)來控制不銹(xiu)鋼管矯直(zhi)的(de)質量(liang)。而常用的(de)鋼管彎(wan)曲度（平直(zhi)度）的(de)測量(liang)方法，有下面兩種測量(liang)方法。
a. 鋼管相對彎曲度測量

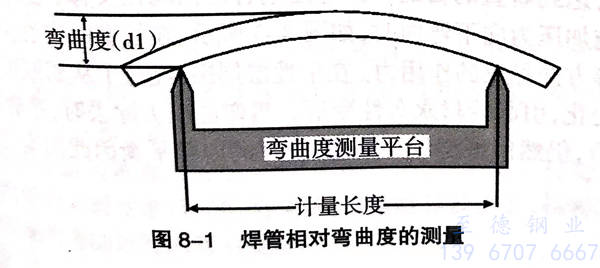

將(jiang)不(bu)銹鋼(gang)管(guan)置于(yu)寬一米的測(ce)(ce)量(liang)平臺(tai)上，測(ce)(ce)量(liang)焊管(guan)最高(gao)處到(dao)平臺(tai)的垂(chui)直距(ju)離（即弦(xian)高(gao)），如圖8-1所示，該距(ju)離就(jiu)是此(ci)鋼(gang)管(guan)的相對彎曲度(du)。因為這種(zhong)測(ce)(ce)量(liang)方法簡單便捷，可以用于(yu)任(ren)何形式鋼(gang)管(guan)外形輪廓的測(ce)(ce)量(liang)，所以被(bei)廣泛采(cai)用。
b. 鋼(gang)管絕(jue)對彎曲度的測量

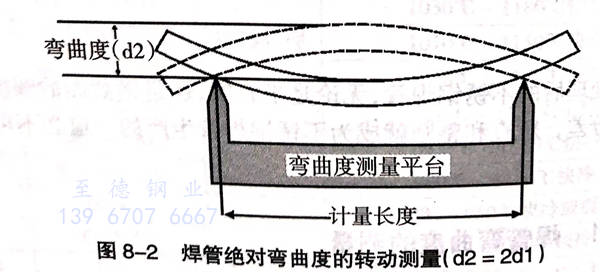

即將(jiang)不銹鋼(gang)管置(zhi)于寬一米(mi)的(de)(de)測(ce)量平臺(tai)上，轉動鋼(gang)管，用(yong)尺子測(ce)量焊管最(zui)(zui)高處到焊最(zui)(zui)低處的(de)(de)垂直(zhi)距(ju)離(li)，如圖(tu)8-2所示，該距(ju)離(li)就是此不銹鋼(gang)管的(de)(de)絕對彎曲度。
2. 矯直的原(yuan)理
a. 三點矯直
最(zui)早的矯(jiao)(jiao)直(zhi)方法(fa)，可(ke)以在最(zui)原(yuan)始的鍛工作坊里看到(dao)。使用(yong)(yong)一條類似長凳或一套典型的鐵砧，用(yong)(yong)人工的力(li)量矯(jiao)(jiao)直(zhi)原(yuan)材料(liao)，用(yong)(yong)肉眼視覺觀察，檢查其(qi)彎曲度。我們從鐵匠(jiang)那(nei)里，可(ke)以學到(dao)難(nan)得的經驗，即“矯(jiao)(jiao)枉過正”，可(ke)以使工件(jian)在“過正”矯(jiao)(jiao)直(zhi)后，經回彈之后達(da)到(dao)一個(ge)可(ke)以接受的彎曲度。

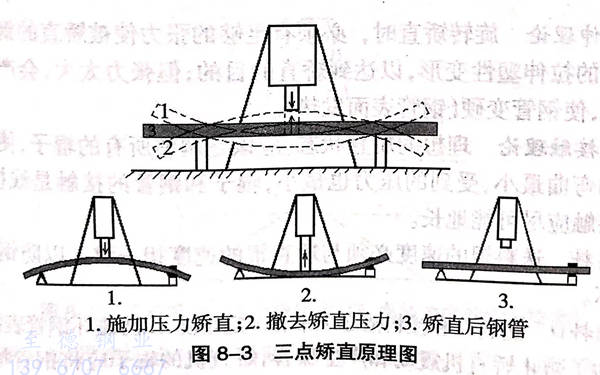

矯(jiao)(jiao)直(zhi)類似于間(jian)支橫梁(liang)，兩端(duan)(duan)被(bei)支撐(cheng)后(hou)，在(zai)壓力(li)作(zuo)(zuo)用下(xia)(xia)，向下(xia)(xia)作(zuo)(zuo)“過正”彎曲(qu)，達到矯(jiao)(jiao)直(zhi)的(de)(de)目的(de)(de)。當彎曲(qu)不銹鋼管的(de)(de)兩端(duan)(duan)被(bei)支撐(cheng)，彎曲(qu)向上(shang)，在(zai)彎曲(qu)處(chu)施加壓力(li)向下(xia)(xia)彎曲(qu)時(shi)，如(ru)圖8-3所示(shi)，在(zai)管壁的(de)(de)中性層會引起大(da)小相(xiang)等方(fang)向相(xiang)反的(de)(de)作(zuo)(zuo)用力(li)。在(zai)中性層周圍，經過了從屈(qu)服極(ji)限到塑性區的(de)(de)變(bian)化(hua)，引起管材永久性變(bian)形。當彎曲(qu)壓力(li)除去時(shi)，彎曲(qu)產(chan)生的(de)(de)殘余應力(li)，仍然使管材保持平衡，管材的(de)(de)內(nei)部平衡因此而實現，并(bing)得到矯(jiao)(jiao)直(zhi)。
b. 旋轉矯直

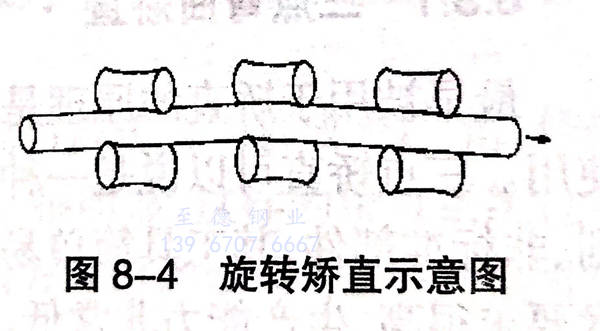

不(bu)銹鋼管整圓和矯直同時進行時，就要采用旋轉矯直的方式。因為旋轉矯直時，采用了幾對與鋼管成一定角度的輥子，雙曲線輥面與鋼管的徑向形成圓的輪廓。鋼管的轉動，是由鋼管和輥子成一定的角度所致，整圓和矯直是通過輥面和鋼管表面之間的接觸來實現的，如圖8-4所示。但每一對輥子與鋼管彎曲無任何關系，它起不到矯直鋼管的作用，只是起把不銹鋼管整圓的作用，它只有和相鄰的輥子一起，才能起到矯直不銹鋼管的作用。所以，這些都是非常重要的。另外，還因為每旋轉一圈，塑性變形在縱向方向上向前偏移一圈，這個過程還要消耗更多的能量，并與相鄰的輥子一起使鋼管得到矯直和達到整圓的目的。
不銹鋼(gang)管在矯直過程中的其他受力形(xing)(xing)(xing)式有：拉伸、壓(ya)縮(suo)和擴(kuo)脹。當超過它(ta)自己的屈服極限時，產(chan)生永(yong)(yong)久(jiu)性變(bian)形(xing)(xing)(xing)，這些永(yong)(yong)久(jiu)性變(bian)形(xing)(xing)(xing)包括拉伸變(bian)形(xing)(xing)(xing)、壓(ya)縮(suo)變(bian)形(xing)(xing)(xing)和擴(kuo)脹變(bian)形(xing)(xing)(xing)。
不(bu)銹(xiu)鋼(gang)管在旋轉矯直(zhi)過程中，會有(you)兩(liang)種變(bian)形，一個(ge)是(shi)一對交叉輥子(zi)為消除(chu)圓周的橢圓度(du)進(jin)行的橢圓變(bian)形；二是(shi)沿其長度(du)上，相(xiang)鄰輥子(zi)之間為消除(chu)鋼(gang)管彎曲進(jin)行的彎曲變(bian)形。
①. 拉伸理論(lun): 旋轉矯(jiao)直(zhi)時，必須有足夠的(de)張(zhang)力使被矯(jiao)直(zhi)的(de)鋼管(guan)產生輕微的(de)拉伸塑性變形(xing)，以達到矯(jiao)直(zhi)的(de)目的(de)；但張(zhang)力太(tai)大，會產生加工(gong)硬化，使鋼管(guan)變硬（鋼管(guan)表面發熱）。
②. 線(xian)接(jie)觸(chu)理論: 理想的(de)(de)(de)(de)矯直(zhi)狀態，應該是調(diao)整所(suo)有的(de)(de)(de)(de)輥子(zi)，使(shi)鋼管產生(sheng)的(de)(de)(de)(de)彎曲(qu)最(zui)(zui)小，受(shou)到的(de)(de)(de)(de)壓力也最(zui)(zui)小，輥子(zi)和(he)鋼管的(de)(de)(de)(de)接(jie)觸(chu)是線(xian)接(jie)觸(chu)，而線(xian)接(jie)觸(chu)應盡可能地長。
③. 送料(liao)(liao): 送料(liao)(liao)輥的速度必須與矯(jiao)直輥的速度相一致(zhi)，以防(fang)鋼管端(duan)部(bu)損壞。
④. 出料(liao)口: 進料(liao)口和接料(liao)槽(cao)必須帶有一定角度，以防(fang)碰(peng)壞(huai)鋼(gang)管表面。
為(wei)了防止矯(jiao)直機(ji)震動和產生噪音，矯(jiao)直機(ji)的(de)輥子應將鋼管抱緊。矯(jiao)直后的(de)鋼管管徑會變粗(cu)些，相(xiang)應長度會縮(suo)短(duan)約3%.所以焊管在連續成型焊接機(ji)組上鋸(ju)切時，長度應控制(zhi)為(wei)：成品(pin)管長度＋平頭余(yu)量＋矯(jiao)直縮(suo)短(duan)量。即為(wei)1.03倍的(de)成品(pin)管長度＋40mm(平頭余(yu)量）。
3. 矯直方式
a. 三點彎曲(qu)矯直

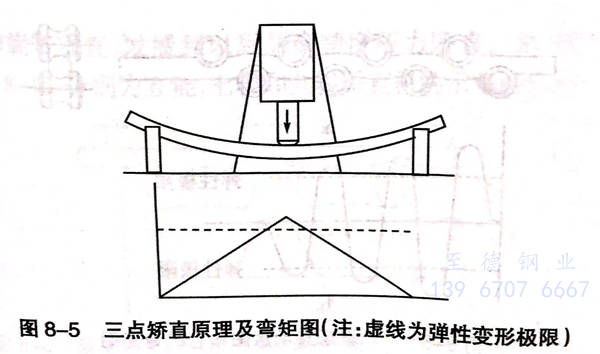

最(zui)早被用于矯(jiao)(jiao)直的原(yuan)理(li)是三點矯(jiao)(jiao)直原(yuan)理(li)，現如今仍然被廣泛(fan)地使用。三點矯(jiao)(jiao)直可(ke)以說(shuo)是一(yi)種萬能(neng)的矯(jiao)(jiao)直方法(fa)，可(ke)以用來矯(jiao)(jiao)直不規則(ze)、非標準部件(jian)，其工(gong)具簡(jian)單易做，費用也(ye)比(bi)較便(bian)宜。然而，其操作(zuo)技術要求很高，生產能(neng)力(li)非常(chang)低。如圖8-5所示，在(zai)圖中顯(xian)示出三點彎曲的彎矩圖。
三(san)點彎曲矯(jiao)直(zhi)一般用于大(da)直(zhi)徑、厚壁管(guan)的(de)(de)矯(jiao)直(zhi)。大(da)直(zhi)徑、厚壁管(guan)的(de)(de)矯(jiao)直(zhi)，通常是在液壓機(ji)上進(jin)行。矯(jiao)直(zhi)用液壓機(ji)的(de)(de)壓力(li)一般在500噸左(zuo)右，前后設有用于輸送鋼管(guan)的(de)(de)輥道和(he)儲料架。
b.“逐步”式矯直(zhi)機
為解決三點彎(wan)(wan)(wan)曲(qu)(qu)矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)生(sheng)產力低的(de)(de)(de)問題，充分應(ying)用現(xian)代的(de)(de)(de)機(ji)(ji)械化技術，制造出生(sheng)產高(gao)效率的(de)(de)(de)“三點彎(wan)(wan)(wan)曲(qu)(qu)”矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)，即連(lian)續(xu)式“三點彎(wan)(wan)(wan)曲(qu)(qu)”矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)。所(suo)謂連(lian)續(xu)式“三點彎(wan)(wan)(wan)曲(qu)(qu)”矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)就是將幾(ji)個(ge)三點彎(wan)(wan)(wan)曲(qu)(qu)連(lian)接起來，而且三點彎(wan)(wan)(wan)曲(qu)(qu)度由(you)大(da)逐(zhu)步(bu)減小(xiao)，所(suo)以(yi)又稱逐(zhu)步(bu)矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)。如(ru)圖(tu)8-6a所(suo)示，彎(wan)(wan)(wan)曲(qu)(qu)度的(de)(de)(de)逐(zhu)漸(jian)減小(xiao)，當鋼管(guan)(guan)離開矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)時就變得圓(yuan)而平(ping)直(zhi)(zhi)(zhi)(zhi)。“三點彎(wan)(wan)(wan)曲(qu)(qu)”矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)大(da)多數為連(lian)續(xu)矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)，然而，把彎(wan)(wan)(wan)曲(qu)(qu)的(de)(de)(de)管(guan)(guan)材矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)，必須(xu)預先設定(ding)(ding)彎(wan)(wan)(wan)曲(qu)(qu)力矩。在(zai)設定(ding)(ding)彎(wan)(wan)(wan)曲(qu)(qu)力矩時，并(bing)不考慮鋼管(guan)(guan)有多么彎(wan)(wan)(wan)曲(qu)(qu)，即不考慮鋼管(guan)(guan)的(de)(de)(de)彎(wan)(wan)(wan)曲(qu)(qu)程度。這種輥式矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)，當鋼管(guan)(guan)的(de)(de)(de)頭部(bu)通過矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)后，就逐(zhu)步(bu)減小(xiao)彎(wan)(wan)(wan)曲(qu)(qu)力矩，如(ru)圖(tu)8-6b所(suo)示。這樣(yang)鋼管(guan)(guan)一進入矯(jiao)(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)(ji)，就開始(shi)按設定(ding)(ding)的(de)(de)(de)彎(wan)(wan)(wan)曲(qu)(qu)程度，由(you)大(da)逐(zhu)步(bu)減小(xiao)直(zhi)(zhi)(zhi)(zhi)到穩(wen)定(ding)(ding)，并(bing)達到整圓(yuan)和平(ping)直(zhi)(zhi)(zhi)(zhi)的(de)(de)(de)目的(de)(de)(de)。
通(tong)常，該矯(jiao)(jiao)直(zhi)機的(de)(de)兩個(ge)凹面矯(jiao)(jiao)直(zhi)輥與被矯(jiao)(jiao)直(zhi)鋼管成90°角(jiao)，使鋼管在水平和垂(chui)直(zhi)方(fang)向上都起矯(jiao)(jiao)直(zhi)作(zuo)用(yong)。很明顯，這(zhe)樣的(de)(de)矯(jiao)(jiao)直(zhi)系統也非常適合于(yu)非圓形截面形材(cai)的(de)(de)矯(jiao)(jiao)直(zhi)，如六方(fang)和矩形斷面等(deng)。另外(wai)也可用(yong)于(yu)細(xi)直(zhi)徑盤管的(de)(de)矯(jiao)(jiao)直(zhi)。
這種(zhong)“逐步”矯(jiao)直(zhi)機(ji)是(shi)從不銹鋼(gang)(gang)焊管(guan)(guan)連續(xu)成(cheng)(cheng)型(xing)焊接機(ji)組中后部定徑矯(jiao)直(zhi)的“土耳其(qi)頭”演變(bian)發展形成(cheng)(cheng)的，并成(cheng)(cheng)為第一代鋼(gang)(gang)管(guan)(guan)連續(xu)矯(jiao)直(zhi)機(ji)，但它確實有不足之處，即被矯(jiao)直(zhi)的鋼(gang)(gang)管(guan)(guan)不能旋轉(zhuan)，而且一種(zhong)矯(jiao)直(zhi)輥(gun)只能矯(jiao)直(zhi)一種(zhong)規格(ge)的不銹鋼(gang)(gang)管(guan)(guan)。
c. 旋轉矯直

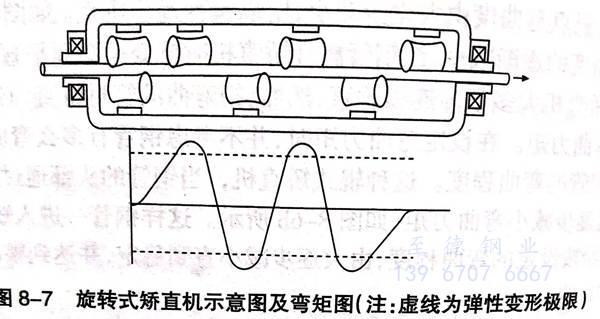

旋(xuan)轉(zhuan)矯直有鋼管旋(xuan)轉(zhuan)和(he)矯直機旋(xuan)轉(zhuan)兩種形式。矯直機旋(xuan)轉(zhuan)矯直見圖8-7,鋼管旋(xuan)轉(zhuan)矯直見圖8-8、圖8-9和(he)圖8-10。
旋轉矯(jiao)(jiao)直是(shi)(shi)基于直輥(gun)(gun)(gun)矯(jiao)(jiao)直和交叉輥(gun)(gun)(gun)矯(jiao)(jiao)直兩(liang)者之間，隨后有的(de)(de)矯(jiao)(jiao)直機(ji)都采(cai)用了(le)鋼(gang)(gang)(gang)管(guan)(guan)和輥(gun)(gun)(gun)子成一(yi)定(ding)(ding)角(jiao)度(du)的(de)(de)方式，并且使用了(le)雙(shuang)曲(qu)線(xian)輥(gun)(gun)(gun)，使交叉的(de)(de)雙(shuang)曲(qu)線(xian)輥(gun)(gun)(gun)面在鋼(gang)(gang)(gang)管(guan)(guan)的(de)(de)徑向(xiang)形成圓的(de)(de)輪廓。鋼(gang)(gang)(gang)管(guan)(guan)所以(yi)能夠轉動(dong)，是(shi)(shi)由(you)于鋼(gang)(gang)(gang)管(guan)(guan)和輥(gun)(gun)(gun)子成一(yi)定(ding)(ding)的(de)(de)角(jiao)度(du)所致，矯(jiao)(jiao)直和整圓是(shi)(shi)通過輥(gun)(gun)(gun)面和鋼(gang)(gang)(gang)管(guan)(guan)表(biao)(biao)面之間的(de)(de)接觸來實現的(de)(de)。鋼(gang)(gang)(gang)管(guan)(guan)和輥(gun)(gun)(gun)子成一(yi)定(ding)(ding)角(jiao)度(du)，可以(yi)使鋼(gang)(gang)(gang)管(guan)(guan)和輥(gun)(gun)(gun)子的(de)(de)線(xian)接觸增長(chang)，因此，所產(chan)生的(de)(de)彎曲(qu)力沿著輥(gun)(gun)(gun)子長(chang)度(du)被(bei)分(fen)散，大大地(di)減(jian)少了(le)表(biao)(biao)面變形的(de)(de)可能，由(you)于輥(gun)(gun)(gun)子表(biao)(biao)面速度(du)的(de)(de)不(bu)同，鋼(gang)(gang)(gang)管(guan)(guan)表(biao)(biao)面會有輕微(wei)的(de)(de)摩擦。
最普(pu)通的鋼(gang)(gang)管(guan)矯直(zhi)機是不銹鋼(gang)(gang)管(guan)從交叉(cha)的矯直(zhi)輥之(zhi)間通過(guo)，交叉(cha)的矯直(zhi)輥使鋼(gang)(gang)管(guan)轉(zhuan)動，并擠壓鋼(gang)(gang)管(guan)，同時完成鋼(gang)(gang)管(guan)的矯直(zhi)和(he)整圓(yuan)。

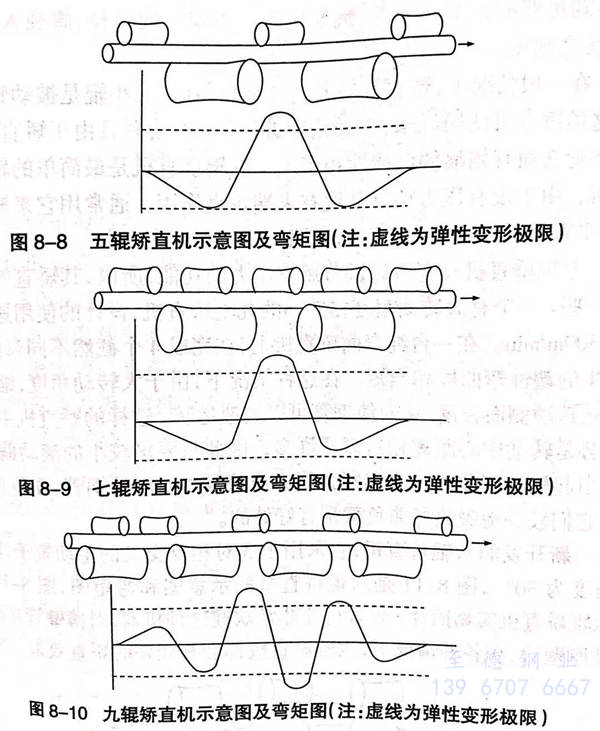

經過多年的(de)研究開發，出現(xian)了各(ge)種各(ge)樣(yang)的(de)矯直(zhi)機。從最初的(de)利用純彎曲(qu)和(he)旋轉矯直(zhi)，發展到以后的(de)高精度壓力矯直(zhi)。如：圖(tu)8-8、圖(tu)8-9和(he)圖(tu)8-10,分別(bie)為五輥，七輥和(he)九輥矯直(zhi)機的(de)示(shi)意圖(tu)和(he)彎矩圖(tu)。
矯直輥(gun)(gun)(gun)(gun)輥(gun)(gun)(gun)(gun)距(ju)、矯直輥(gun)(gun)(gun)(gun)長和(he)矯直輥(gun)(gun)(gun)(gun)腰(yao)部直徑(jing)，是(shi)斜(xie)輥(gun)(gun)(gun)(gun)式矯直機的(de)基本參數(shu)。它們既影響著鋼管(guan)的(de)矯直質量，也決定著矯直機的(de)尺寸。所謂輥(gun)(gun)(gun)(gun)距(ju)是(shi)指兩個相鄰輥(gun)(gun)(gun)(gun)座中心線(xian)之間的(de)距(ju)離。
輥(gun)(gun)(gun)(gun)距(ju)取(qu)決于(yu)被矯(jiao)直(zhi)管(guan)(guan)(guan)材(cai)的(de)(de)直(zhi)徑，管(guan)(guan)(guan)材(cai)直(zhi)徑越小(xiao)(xiao)(xiao)(xiao)，為實(shi)現(xian)塑性變形的(de)(de)管(guan)(guan)(guan)材(cai)，在(zai)輥(gun)(gun)(gun)(gun)座之間的(de)(de)彎曲半(ban)徑也(ye)應(ying)(ying)越小(xiao)(xiao)(xiao)(xiao)。因此(ci)，小(xiao)(xiao)(xiao)(xiao)直(zhi)徑管(guan)(guan)(guan)材(cai)的(de)(de)矯(jiao)直(zhi)，應(ying)(ying)盡(jin)量選擇較小(xiao)(xiao)(xiao)(xiao)輥(gun)(gun)(gun)(gun)距(ju)。同時(shi)，輥(gun)(gun)(gun)(gun)距(ju)又取(qu)決于(yu)矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)的(de)(de)結構尺(chi)寸--矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)的(de)(de)腰(yao)徑和輥(gun)(gun)(gun)(gun)子(zi)的(de)(de)長度。而矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)的(de)(de)腰(yao)徑，是(shi)根據(ju)矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)本身強度來確定的(de)(de)；矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)的(de)(de)長度，則取(qu)決于(yu)管(guan)(guan)(guan)材(cai)和矯(jiao)直(zhi)輥(gun)(gun)(gun)(gun)之間接觸線(xian)，要(yao)求(qiu)其達到(dao)足(zu)夠的(de)(de)長度。另外(wai)，輥(gun)(gun)(gun)(gun)長也(ye)取(qu)決于(yu)輥(gun)(gun)(gun)(gun)子(zi)的(de)(de)腰(yao)徑，腰(yao)徑大，輥(gun)(gun)(gun)(gun)長長，反之則短。
在一般情(qing)況下(xia)，矯直(zhi)機(ji)的大直(zhi)徑(jing)輥(gun)(gun)是驅動輥(gun)(gun)，小輥(gun)(gun)是被動輥(gun)(gun)。自從(cong)這類矯直(zhi)機(ji)使用(yong)以來，轉動角(jiao)度(du)近似(si)于35°,并(bing)且由于矯直(zhi)面短，使鋼管(guan)表面有劃痕的可能性相當大。五輥(gun)(gun)矯直(zhi)機(ji)是最簡單的輥(gun)(gun)式矯直(zhi)機(ji)，由于沒有壓力(li)矯直(zhi)及沒有末端矯直(zhi)作用(yong)，通常用(yong)它來矯直(zhi)鋼管(guan)，平直(zhi)度(du)難以達(da)到：1:1000以上。
七輥矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)具(ju)有(you)可(ke)以(yi)調節矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)壓力(li)的功能(neng)，所以(yi)，其(qi)矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)效果會(hui)好一(yi)些。一(yi)個(ge)有(you)大(da)轉(zhuan)動(dong)角(jiao)度(du)（55°)的九輥矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)，設計的使(shi)(shi)用速度(du)高達300m/min.在(zai)一(yi)臺純彎(wan)(wan)曲(qu)矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)上，在(zai)完成4個(ge)截然不同(tong)彎(wan)(wan)曲(qu)時(shi)，產(chan)生的塑(su)性彎(wan)(wan)曲(qu)段(duan)相當短。在(zai)這(zhe)種情況下，由(you)于大(da)轉(zhuan)動(dong)角(jiao)度(du)，縮短了有(you)效轉(zhuan)動(dong)側面長度(du)，從而使(shi)(shi)鋼管可(ke)以(yi)高速運轉(zhuan)。這(zhe)樣的矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)機(ji)主要的優(you)勢是(shi)轉(zhuan)動(dong)中心距離相對短了許多(duo)，因此(ci)只(zhi)要求較(jiao)小(xiao)的滾動(dong)偏轉(zhuan)就會(hui)引起塑(su)性彎(wan)(wan)曲(qu)。這(zhe)為那些大(da)張力(li)或(huo)壁厚(hou)相對厚(hou)的鋼管，在(zai)矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)時(shi)，使(shi)(shi)它(ta)們較(jiao)好地吸收彎(wan)(wan)曲(qu)負載是(shi)有(you)好處(chu)的。

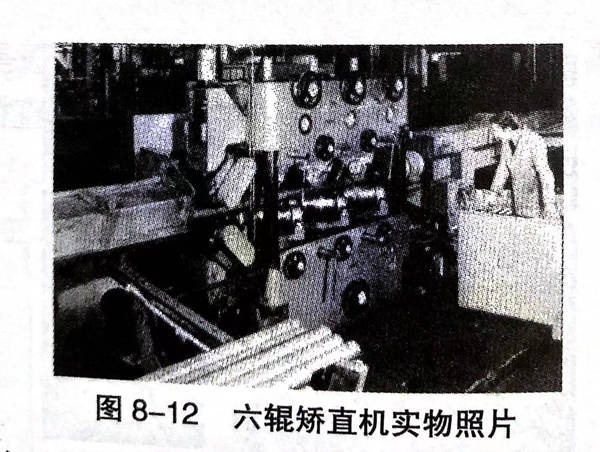

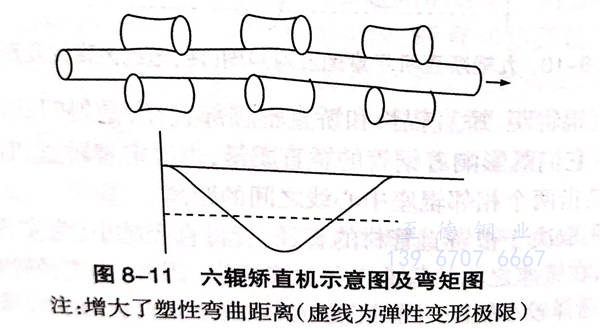

新開(kai)發的(de)(de)(de)(de)六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)，它采用了3對相(xiang)反交叉的(de)(de)(de)(de)主(zhu)動(dong)(dong)輥(gun)子，轉動(dong)(dong)角度(du)(du)(du)為30°,圖(tu)(tu)8-11是六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)的(de)(de)(de)(de)示意圖(tu)(tu)和(he)彎矩圖(tu)(tu)，圖(tu)(tu)8-12是六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)實物照片(pian)。焊管(guan)行業非(fei)常(chang)歡迎這種(zhong)機(ji)器，對薄壁(bi)管(guan)或(huo)高強度(du)(du)(du)厚壁(bi)管(guan)，在各種(zhong)情況下，六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)都(dou)會有(you)較好的(de)(de)(de)(de)矯(jiao)(jiao)直(zhi)效(xiao)(xiao)果(guo)。盡(jin)管(guan)六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)僅僅產生單一彎曲，但(dan)轉動(dong)(dong)側面(mian)的(de)(de)(de)(de)有(you)效(xiao)(xiao)長度(du)(du)(du)使得(de)(de)塑(su)性區域的(de)(de)(de)(de)長度(du)(du)(du)也變長了，在壓扁和(he)彎曲的(de)(de)(de)(de)聯合作用下，使鋼(gang)管(guan)的(de)(de)(de)(de)平直(zhi)度(du)(du)(du)達到1:3000的(de)(de)(de)(de)效(xiao)(xiao)果(guo)，包(bao)括(kuo)鋼(gang)管(guan)的(de)(de)(de)(de)末端(duan)。值(zhi)得(de)(de)注(zhu)意的(de)(de)(de)(de)還有(you)，六(liu)(liu)(liu)(liu)輥(gun)矯(jiao)(jiao)直(zhi)機(ji)對鋼(gang)管(guan)的(de)(de)(de)(de)圓(yuan)度(du)(du)(du)和(he)表(biao)面(mian)光(guang)潔度(du)(du)(du)也有(you)明顯改進。
十(shi)(shi)輥(gun)矯(jiao)直(zhi)(zhi)機(ji)是在六輥(gun)矯(jiao)直(zhi)(zhi)機(ji)的(de)(de)(de)基礎上發展(zhan)起來的(de)(de)(de)，它具有(you)多種形式的(de)(de)(de)彎曲(qu)力(li)矩(ju)(ju)，這些彎曲(qu)力(li)矩(ju)(ju)是六輥(gun)、七輥(gun)矯(jiao)直(zhi)(zhi)機(ji)的(de)(de)(de)彎曲(qu)力(li)矩(ju)(ju)的(de)(de)(de)組(zu)合。所以(yi)，十(shi)(shi)輥(gun)矯(jiao)直(zhi)(zhi)機(ji)通過調整輥(gun)組(zu)的(de)(de)(de)高(gao)度和輥(gun)組(zu)輥(gun)子之(zhi)間的(de)(de)(de)間距(ju)，就(jiu)可以(yi)得(de)到不同的(de)(de)(de)彎曲(qu)力(li)矩(ju)(ju)，以(yi)適應(ying)不同規格的(de)(de)(de)鋼管(guan)矯(jiao)直(zhi)(zhi)，達到擴大矯(jiao)直(zhi)(zhi)范圍(wei)、提高(gao)矯(jiao)直(zhi)(zhi)質量的(de)(de)(de)目的(de)(de)(de)，如圖8-13、圖8-15、圖8-16、圖8-17所示。

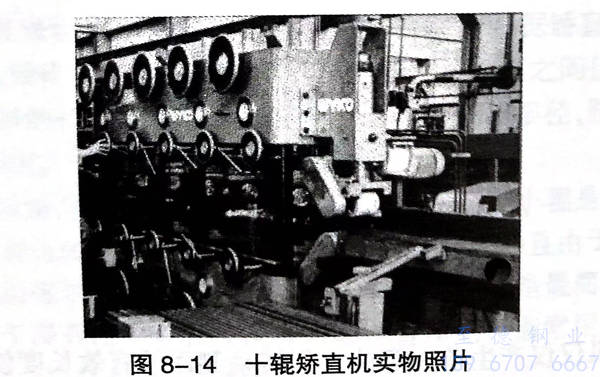

圖8-14是十輥矯直機(ji)的(de)實物照(zhao)片。

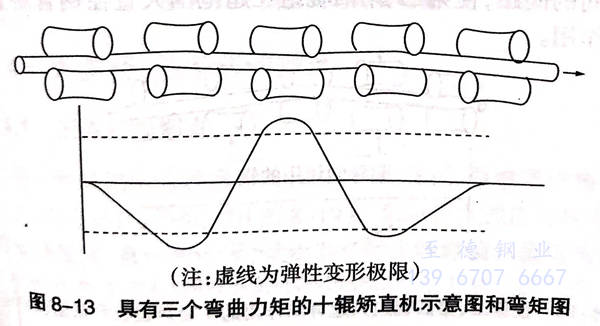

圖8-13是通(tong)過(guo)對(dui)十輥矯直機的(de)調整，使(shi)之具有三個(ge)彎(wan)曲力矩，由于彎(wan)曲次數多，矯直質量會更(geng)好。

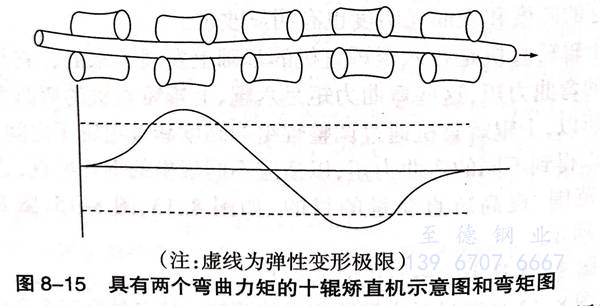

圖(tu)8-15是通過對十輥(gun)矯(jiao)直機的調整，使之具有兩個彎曲力矩，由(you)于(yu)(yu)彎曲間隔增長(chang)，適宜于(yu)(yu)薄壁(bi)管(guan)的矯(jiao)直。

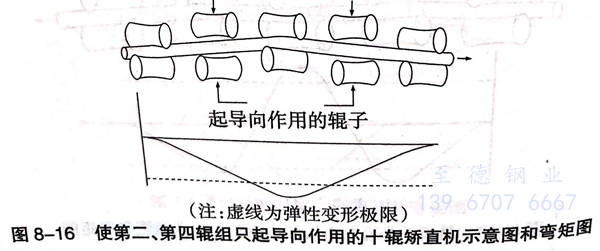

圖(tu)8-16是(shi)通過(guo)對十輥矯直機的調整，加大了第(di)(di)二、第(di)(di)四輥組(zu)的輥子之間的間距，使第(di)(di)二、第(di)(di)四輥組(zu)在超范圍大直徑(jing)鋼管矯直時，只起導向作用。

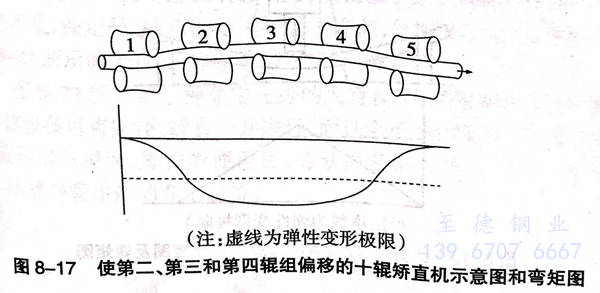

圖(tu)8-17是通過對十輥(gun)矯直(zhi)機的調整，使(shi)第二、第三(san)和(he)第四輥(gun)組偏移，可使(shi)其矯直(zhi)范(fan)圍擴(kuo)大許多。
d. 矯直輥的角度(du)調整

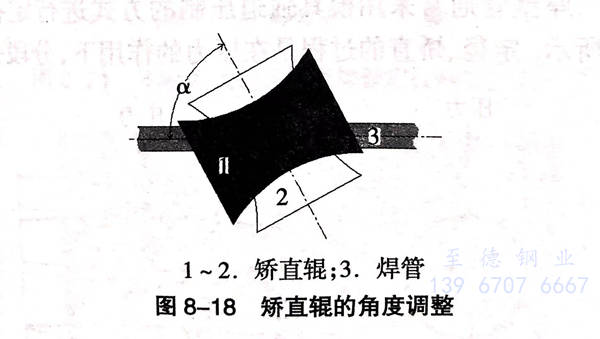

矯直輥的角度調整(zheng)，如圖(tu)8-18所示，α為調整(zheng)的角度。
4. 大直(zhi)徑、厚(hou)壁管的矯直(zhi)
a. 三點彎曲矯直

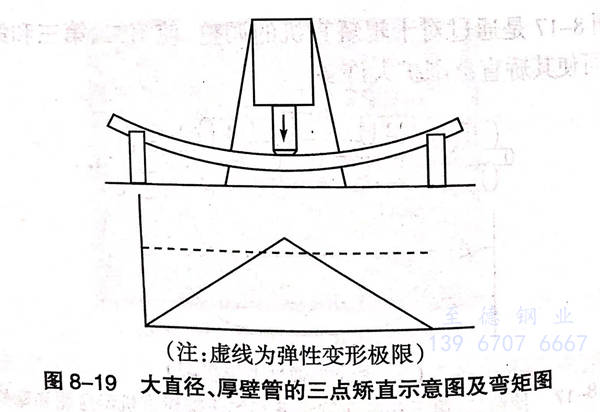

這(zhe)是(shi)一種最原始的(de)矯直(zhi)方式(shi)，但(dan)對于(yu)大直(zhi)徑(jing)、厚(hou)壁管的(de)矯直(zhi)是(shi)非常實用(yong)的(de)，現(xian)在還廣泛地應用(yong)（圖8-19).采(cai)用(yong)該方式(shi)進行矯直(zhi)，操作(zuo)起來(lai)勞動強度大，有一定難度，需要(yao)豐富的(de)實際經驗和(he)熟練(lian)的(de)操作(zuo)技術(shu)。正(zheng)確(que)地選擇支點(dian)(dian)(dian)和(he)作(zuo)用(yong)力點(dian)(dian)(dian)，合理地施加壓力是(shi)三點(dian)(dian)(dian)彎曲矯直(zhi)的(de)關鍵。
b. 圓(yuan)周徑(jing)向(xiang)定徑(jing)、矯直

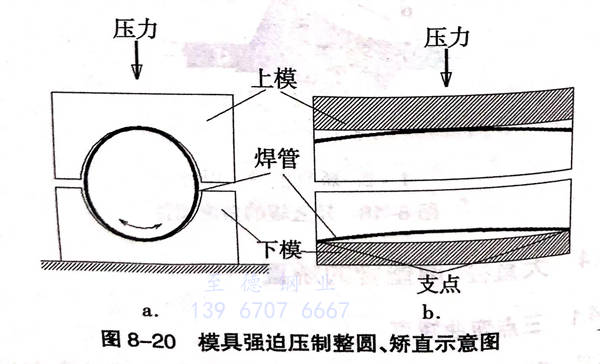

大直(zhi)(zhi)(zhi)(zhi)徑、厚壁(bi)管通常采用(yong)模具強迫壓制的方式進行定徑、矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)，見(jian)圖8-20所示。定徑、矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)的過程是(shi)在壓力的作用(yong)下，分段(duan)強制使鋼管在徑向(xiang)的圓(yuan)度上和(he)軸(zhou)向(xiang)的平直(zhi)(zhi)(zhi)(zhi)度上與模具相似，從(cong)而達到整(zheng)圓(yuan)、矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)的目的。大直(zhi)(zhi)(zhi)(zhi)徑、厚壁(bi)管的定徑、矯(jiao)(jiao)直(zhi)(zhi)(zhi)(zhi)是(shi)在逐(zhu)段(duan)并不(bu)斷的旋轉(zhuan)中進行和(he)完成的。
這(zhe)種(zhong)矯(jiao)直(zhi)方式確定(ding)了(le)(le)，一種(zhong)規格(ge)的(de)鋼管(guan)就(jiu)需要一種(zhong)模具(ju)，從而限制了(le)(le)其使用范(fan)圍。在(zai)模具(ju)強(qiang)迫(po)壓制定(ding)徑、矯(jiao)直(zhi)的(de)基(ji)礎上(shang)(shang)，如果將上(shang)(shang)、下兩(liang)個模具(ju)分成多(duo)塊環抱(bao)在(zai)鋼管(guan)周(zhou)圍，就(jiu)克(ke)服了(le)(le)上(shang)(shang)、下兩(liang)個模具(ju)的(de)單一性的(de)不足，使定(ding)徑、矯(jiao)直(zhi)的(de)范(fan)圍擴大了(le)(le)許多(duo)，見圖8-21.這(zhe)就(jiu)出現(xian)了(le)(le)圖8-22所示的(de)大直(zhi)徑、厚壁管(guan)液(ye)壓定(ding)徑、矯(jiao)直(zhi)機。

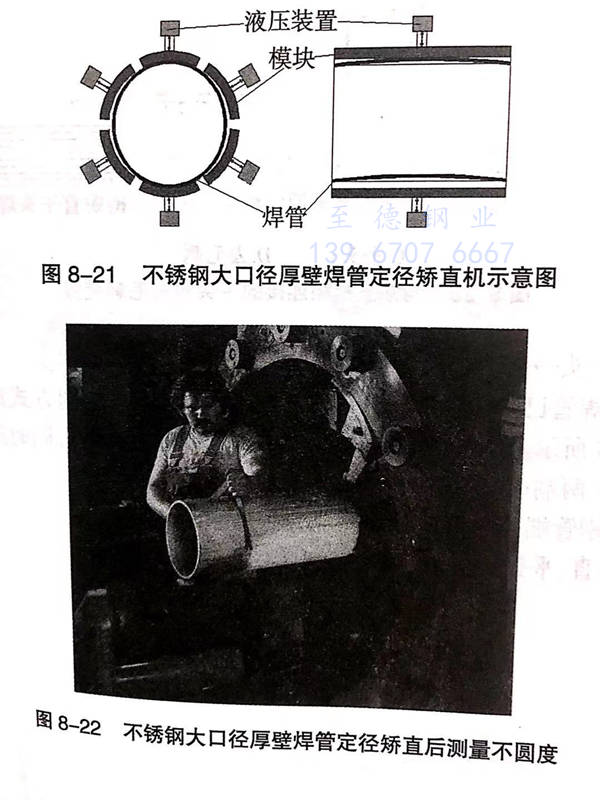

圖(tu)8-22所示是一種非(fei)常先進的大直(zhi)徑(jing)、厚壁(bi)管液(ye)壓(ya)定徑(jing)、矯直(zhi)機。該設備(bei)可將(jiang)定徑(jing)、矯直(zhi)一并進行(xing)，而且定徑(jing)、矯直(zhi)精度高(gao)，能力(li)強(qiang)，適應規格范圍大，操作(zuo)方(fang)便可靠，勞動強(qiang)度小，但設備(bei)昂貴，是大直(zhi)徑(jing)、厚壁(bi)不銹鋼管生產的專用(yong)設備(bei)。
5. 鋼(gang)管的(de)矯直、平(ping)頭、去(qu)毛刺
a. 矯直→平頭

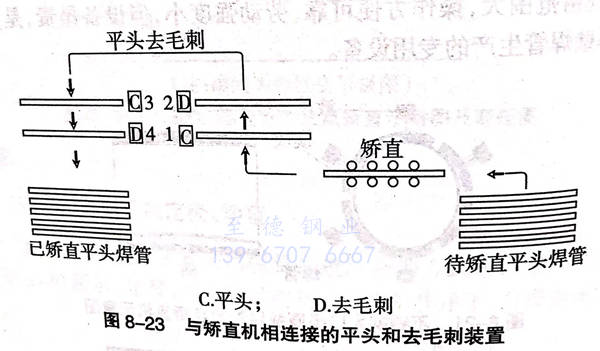

熱處理后的不銹鋼管當批量較大(da)時(shi)，一(yi)般(ban)是采用矯直、平(ping)頭(tou)(tou)連續進行的方式，這(zhe)種方式生(sheng)產效率高，便于實施管理，如圖8-23所示。其程(cheng)序為：矯直→首(shou)端(duan)平(ping)頭(tou)(tou)→首(shou)端(duan)去毛刺(ci)→末端(duan)平(ping)頭(tou)(tou)→末端(duan)去毛刺(ci)。
b. 平頭→去毛刺(ci)

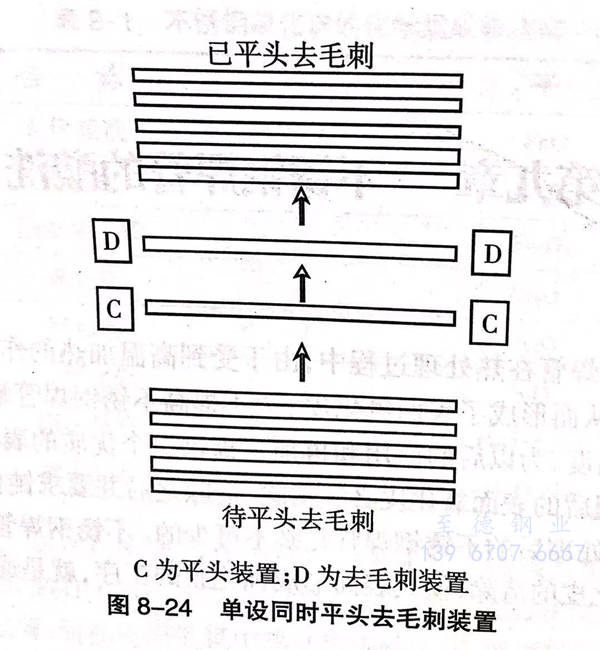

當不(bu)銹鋼管(guan)(guan)已經矯直(zhi)，焊(han)管(guan)(guan)可(ke)(ke)按單獨進(jin)(jin)行平(ping)頭(tou)、去毛刺方(fang)式(shi)進(jin)(jin)行，如圖8-24所示。其(qi)程(cheng)序為：已矯直(zhi)的管(guan)(guan)子→平(ping)頭(tou)（兩(liang)端(duan)(duan)可(ke)(ke)同時(shi)(shi)進(jin)(jin)行）→去毛刺（兩(liang)端(duan)(duan)可(ke)(ke)同時(shi)(shi)進(jin)(jin)行）。
c. 鋼管(guan)端部去(qu)毛(mao)刺

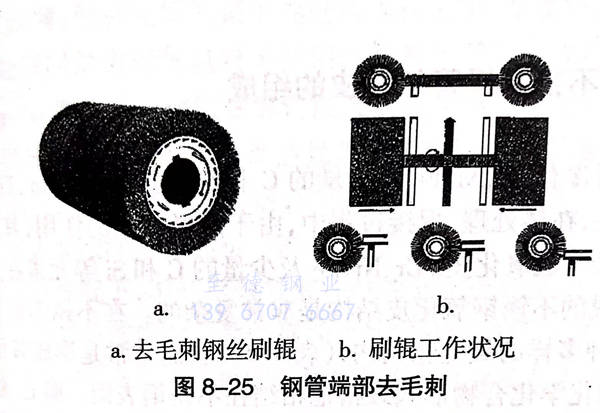

矯直(zhi)、平頭后的不銹鋼管單獨去(qu)毛刺，如圖8-25所示。
