截止(zhi)閥有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥。
1. 直通式截止閥

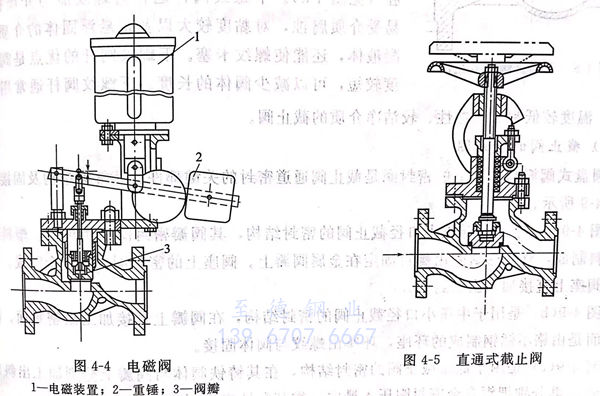

直通式(shi)截止閥的結構如(ru)圖(tu)4-5所示。閥體(ti)可以(yi)鑄造(zao)，也可以(yi)鍛造(zao)。其加工(gong)、安裝(zhuang)、維修(xiu)、操(cao)作都較容(rong)易(yi)，是截止閥中(zhong)應用(yong)最廣泛的結構形式(shi)。其缺點是流體(ti)阻力較大。
2. 直流式截止閥（又稱Y型閥）

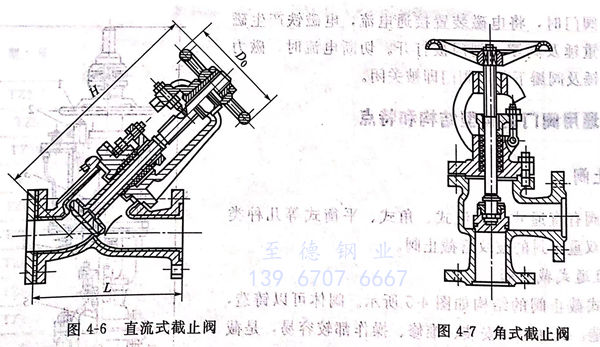

直(zhi)流(liu)式截止(zhi)閥的結構如圖4-6所(suo)示。直(zhi)流(liu)閥的流(liu)體流(liu)通(tong)路線(xian)比(bi)直(zhi)通(tong)式截止(zhi)閥平緩得多。流(liu)體阻力(li)小，但閥瓣行程大，制造、安裝、維修都較復雜，僅用于對(dui)流(liu)體阻力(li)有嚴(yan)格(ge)要求(qiu)的場所(suo)。
3. 角式(shi)截(jie)止閥
其(qi)(qi)結構如(ru)圖4-7所示(shi)，閥體多為鍛造(zao)，其(qi)(qi)結構簡(jian)單，力學性能良好(hao)，適用于(yu)高壓、小口徑截止閥。
4. 閥桿
截(jie)止閥(fa)(fa)的閥(fa)(fa)桿一般(ban)都作(zuo)旋(xuan)轉(zhuan)(zhuan)升降運動，順(shun)時(shi)針方(fang)向(xiang)旋(xuan)轉(zhuan)(zhuan)手(shou)輪時(shi)，閥(fa)(fa)桿向(xiang)下(xia)，關閉閥(fa)(fa)門(men)。逆(ni)時(shi)針方(fang)向(xiang)旋(xuan)轉(zhuan)(zhuan)手(shou)輪，閥(fa)(fa)桿向(xiang)上(shang)，打(da)開閥(fa)(fa)門(men)。截(jie)止閥(fa)(fa)的閥(fa)(fa)桿螺紋有上(shang)螺紋結構和下(xia)螺紋結構兩種。
上(shang)螺(luo)(luo)紋閥(fa)桿的行走螺(luo)(luo)紋在閥(fa)桿上(shang)部并(bing)處(chu)于(yu)閥(fa)體(ti)填料箱之(zhi)外（見圖4-5),螺(luo)(luo)紋不(bu)與(yu)(yu)介(jie)質接觸，不(bu)受介(jie)質腐蝕，便于(yu)潤滑，閥(fa)桿穩定、不(bu)易彎曲(qu)，能保證閥(fa)瓣與(yu)(yu)閥(fa)座對中良好，有(you)利于(yu)密封。上(shang)螺(luo)(luo)紋閥(fa)桿適(shi)用于(yu)大口徑、高溫(wen)、高壓或(huo)腐蝕性(xing)介(jie)質的截止閥(fa)。

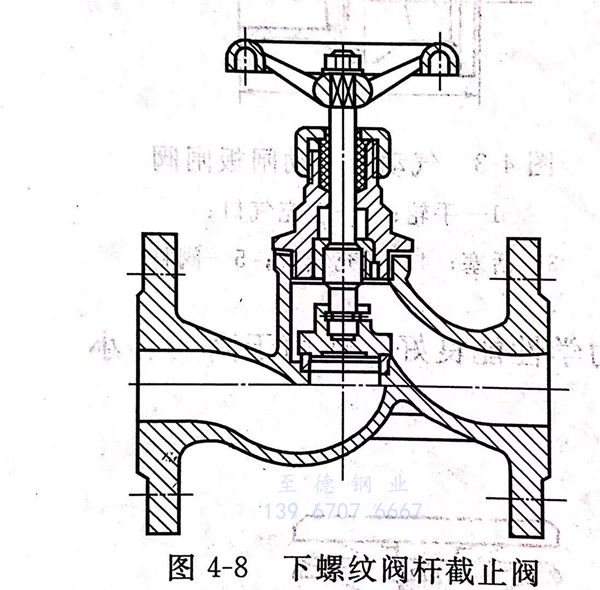

下(xia)(xia)(xia)螺紋閥(fa)(fa)(fa)桿(gan)的(de)行走螺紋在閥(fa)(fa)(fa)桿(gan)下(xia)(xia)(xia)部，并處于(yu)閥(fa)(fa)(fa)桿(gan)內(nei)腔（見圖4-8).下(xia)(xia)(xia)螺紋閥(fa)(fa)(fa)桿(gan)運行時螺紋能與介(jie)質接(jie)觸，易(yi)受介(jie)質腐蝕，對黏度(du)較(jiao)(jiao)大以及帶懸浮固體(ti)的(de)介(jie)質，易(yi)凝(ning)液(ye)體(ti)，還能使螺紋卡塞。下(xia)(xia)(xia)螺紋閥(fa)(fa)(fa)桿(gan)的(de)優點(dian)是閥(fa)(fa)(fa)桿(gan)長(chang)度(du)較(jiao)(jiao)短，可以減少(shao)閥(fa)(fa)(fa)體(ti)的(de)長(chang)度(du)。下(xia)(xia)(xia)螺紋閥(fa)(fa)(fa)桿(gan)通常用于(yu)小口徑(jing)、溫度(du)較(jiao)(jiao)低和非腐蝕性、較(jiao)(jiao)潔凈介(jie)質的(de)截止閥(fa)(fa)(fa)。
5. 截止閥(fa)的密(mi)封圈

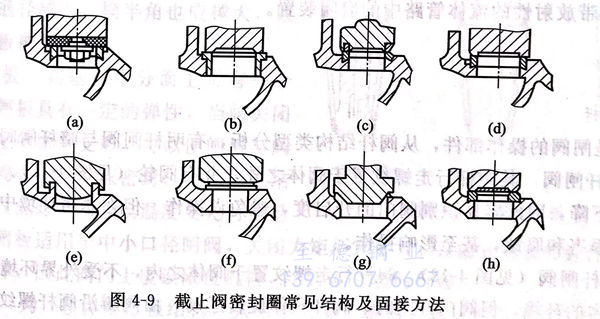

圓(yuan)盤(pan)式閥瓣(ban)與(yu)閥座上的密封圈是截止閥通道密封的關鍵部件(jian)。其常見結構及(ji)固(gu)接方(fang)式如圖4-9所示。
圖4-9(a)是(shi)用(yong)于低壓小口徑(jing)截止閥的密(mi)(mi)封結構，其(qi)閥瓣(ban)密(mi)(mi)封圈(quan)是(shi)用(yong)橡膠、塑料(liao)等軟(ruan)質材(cai)料(liao)制成，軟(ruan)質密(mi)(mi)封圈(quan)由螺釘固(gu)定在金屬閥瓣(ban)上。閥座上的密(mi)(mi)封圈(quan)用(yong)銅合金制成。也可以在閥座上直接加(jia)工出密(mi)(mi)封面。
圖4-9(b)是用(yong)于中壓小口徑截止閥(fa)的密(mi)封(feng)結構，在閥(fa)瓣上直(zhi)接(jie)加(jia)工出密(mi)封(feng)面。閥(fa)座密(mi)封(feng)面是由鉻不銹(xiu)鋼制成的環座，環座由螺紋與(yu)閥(fa)體(ti)固接(jie)。
圖(tu)4-9(c)是用(yong)于(yu)低壓截(jie)止閥(fa)的(de)密封(feng)結構，在其(qi)鑄鐵閥(fa)體與閥(fa)瓣上分別加工(gong)出斜口和燕尾槽，再分別把銅(tong)合金密封(feng)圈壓入槽內，靠其(qi)塑性變形固接。
圖4-9(d)是(shi)用于小口徑截止(zhi)閥的密(mi)封(feng)結構(gou)，在閥瓣上直接加工(gong)出密(mi)封(feng)面，在閥座燕尾(wei)槽內壓入(ru)用銅合金或不銹鋼制成(cheng)的密(mi)封圈。
圖4-9(e)是氨(an)用截止(zhi)閥(fa)的密封結構，在閥(fa)瓣燕尾(wei)槽內壓入氟塑料密封圈或澆注巴(ba)氏合金。在閥(fa)座上直接加(jia)工(gong)出密封面。
圖(tu)4-9(f)是用(yong)于(yu)高(gao)、中(zhong)壓(ya)截止閥(fa)的密封結(jie)構(gou)，在閥(fa)體和閥(fa)瓣上(shang)分(fen)別堆焊(han)鉻不銹鋼，再(zai)加工成密封面。
圖4-9(g)是用于高溫高壓及不銹鋼(gang)截止閥(fa)的密(mi)封結構。在閥(fa)體(ti)和閥(fa)瓣上(shang)分(fen)別堆焊硬質合(he)金，再加工(gong)成錐形密(mi)封面。
圖4-9(h)是用于高、中壓小口徑截(jie)止閥的(de)(de)密(mi)封(feng)結構，在閥瓣上直接加(jia)工出密(mi)封(feng)面(mian)，用摩擦焊(han)把鉻不銹鋼(gang)材料制成的(de)(de)密(mi)封(feng)圈(quan)固定在閥體上。
6. 平衡式(shi)截止閥

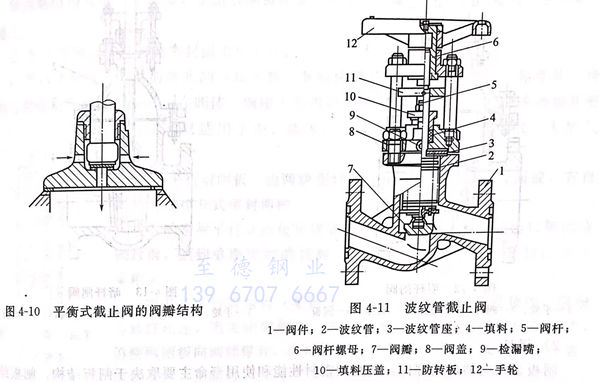

其閥(fa)(fa)(fa)瓣(ban)結(jie)構如圖(tu)4-10所示，流體流動方向與普(pu)通(tong)截(jie)止閥(fa)(fa)(fa)相反。從圖(tu)中可以看出，平(ping)衡式截(jie)止閥(fa)(fa)(fa)閥(fa)(fa)(fa)瓣(ban)內有(you)一(yi)條小(xiao)孔通(tong)道連通(tong)其上(shang)(shang)部和(he)下部，在開閉閥(fa)(fa)(fa)門時(shi)，閥(fa)(fa)(fa)桿首先打開小(xiao)孔通(tong)道，使閥(fa)(fa)(fa)瓣(ban)上(shang)(shang)部和(he)下部的壓(ya)力(li)平(ping)衡，減(jian)輕閥(fa)(fa)(fa)瓣(ban)單面受力(li)時(shi)的總壓(ya)力(li)，也(ye)大大減(jian)少開閉閥(fa)(fa)(fa)門時(shi)的驅動力(li)矩(ju)，克服了高壓(ya)、大口徑截(jie)止閥(fa)(fa)(fa)閥(fa)(fa)(fa)瓣(ban)單面受壓(ya)過(guo)大，密封(feng)面易損和(he)操作困(kun)難的缺(que)陷(xian)。但(dan)由于平(ping)衡式閥(fa)(fa)(fa)瓣(ban)結(jie)構比(bi)較(jiao)復雜，一(yi)般只用于高壓(ya)和(he)口徑較(jiao)大的截(jie)止閥(fa)(fa)(fa)。
7. 波紋管(guan)截止(zhi)閥
波(bo)紋管截(jie)止(zhi)閥(fa)(fa)是在(zai)閥(fa)(fa)桿上有雙重(zhong)密(mi)(mi)封裝(zhuang)置的(de)(de)(de)截(jie)止(zhi)閥(fa)(fa)，除(chu)有一般閥(fa)(fa)門(men)的(de)(de)(de)填(tian)料密(mi)(mi)封外(wai)，還有不銹鋼波(bo)紋管的(de)(de)(de)密(mi)(mi)封件（見圖(tu)4-11).由于(yu)波(bo)紋管具(ju)有彈性，閥(fa)(fa)瓣下降時，波(bo)紋管伸長，上升時被壓(ya)縮，因此利用波(bo)紋管密(mi)(mi)封可以防止(zhi)流(liu)體(ti)外(wai)漏。如果波(bo)紋管破(po)損，從檢漏嘴可以檢測，此時填(tian)料即作第二次(ci)密(mi)(mi)封，可以繼續維持(chi)工作，待(dai)機檢修(xiu)。該(gai)閥(fa)(fa)既能在(zai)真空系統中(zhong)使用，又能在(zai)對密(mi)(mi)封性、清(qing)潔(jie)度(du)要求高的(de)(de)(de)中(zhong)、低壓(ya)管道中(zhong)使用。并適(shi)用于(yu)有毒、易(yi)燃、易(yi)爆、帶(dai)放(fang)射性的(de)(de)(de)流(liu)體(ti)管路中(zhong)的(de)(de)(de)啟閉裝(zhuang)置。
