奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

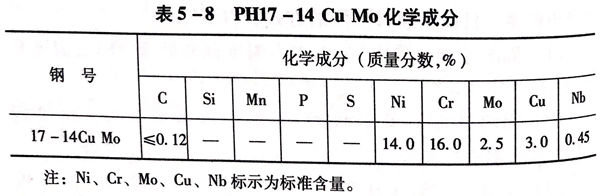

以PH17-14CuMo 為(wei)列 ，化學成分見表 5-8 。
該鋼主要的沉淀強化(hua)元(yuan)素是銅(tong)和鈮。

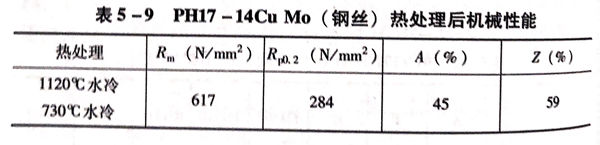

PH17-14CuMo材料固(gu)溶加熱(re)溫(wen)(wen)度為1120~1220℃,水冷；冷拉(la)絲后時效(xiao)溫(wen)(wen)度為730℃,冷。熱(re)處理后的機械性(xing)能（實(shi)測值）見表(biao)5-9。
