中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

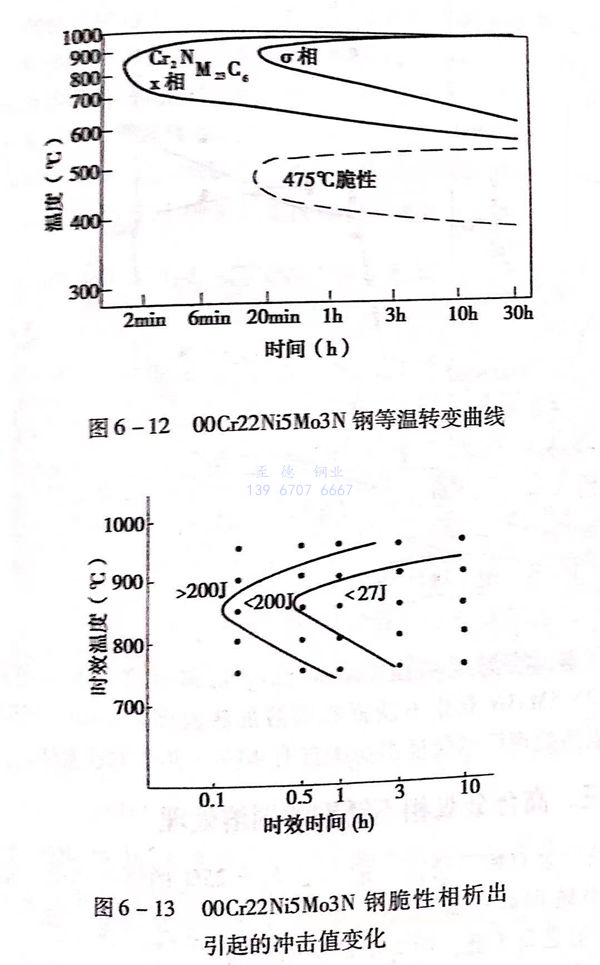

 00Cr22Ni5Mo3N是中(zhong)合(he)金雙相(xiang)不銹鋼(gang)(gang)的(de)代表(biao)鋼(gang)(gang)號(hao)，鋼(gang)(gang)中(zhong)加入了氮元(yuan)素，使奧(ao)氏體的(de)穩定性提高(gao)了，在較高(gao)的(de)溫度加熱仍能保持一定量的(de)奧(ao)氏體。00Cr22Ni5Mo3N 鋼(gang)(gang)的(de)等溫轉變動力學曲(qu)線如圖6-12所示。

 從圖(tu)6-12可知，00Cr22Ni5Mo3N 鋼(gang)在(zai)650~950℃溫度(du)區間保持，可析出(chu)碳化(hua)物(wu)、氮化(hua)物(wu)和金屬間相x、a等，特(te)別是在(zai)800~850℃溫度(du)，這些脆(cui)相在(zai)幾分鐘內(nei)即可析出(chu)，引起沖擊韌性(xing)的明顯惡(e)化(hua)，見(jian)圖(tu)6-13。

 此鋼的475℃脆性也較(jiao)敏感。

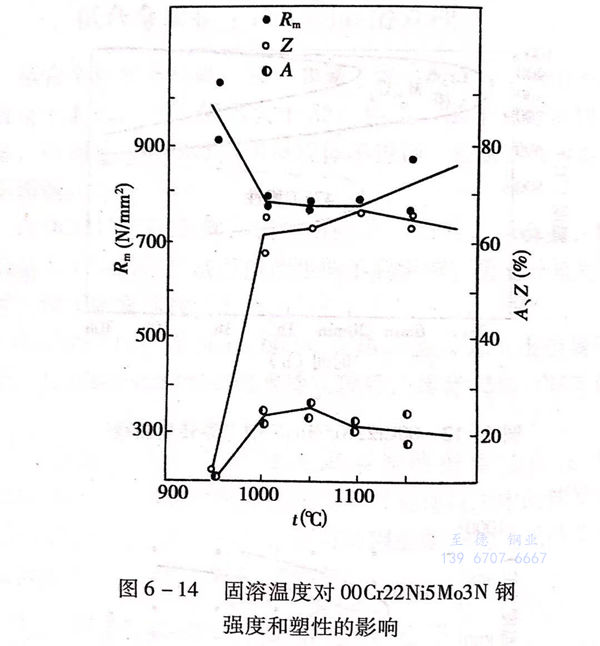

 00C122Ni5Mo3N 鋼在1000~1100℃區間加(jia)熱(re)固溶(rong)處理后有較(jiao)好的強(qiang)度(du)和塑性(xing)，見(jian)圖6-14。

考慮固(gu)(gu)(gu)溶(rong)(rong)溫(wen)度對組織、機械性能(neng)和耐腐(fu)蝕性能(neng)的(de)影響，00Cr22Ni5Mo3N雙相不銹鋼的(de)固(gu)(gu)(gu)溶(rong)(rong)加(jia)熱溫(wen)度取(qu)1040~1080℃為宜(yi)。固(gu)(gu)(gu)溶(rong)(rong)處理后可保證組織中含有(you)40%~50%的(de)鐵素體。
