不銹鋼電化學拋(pao)光和機械拋(pao)光對材料硬度和耐蝕性(xing)能的影響主要(yao)有以下幾點：


1. 表(biao)面顯微硬度(du)

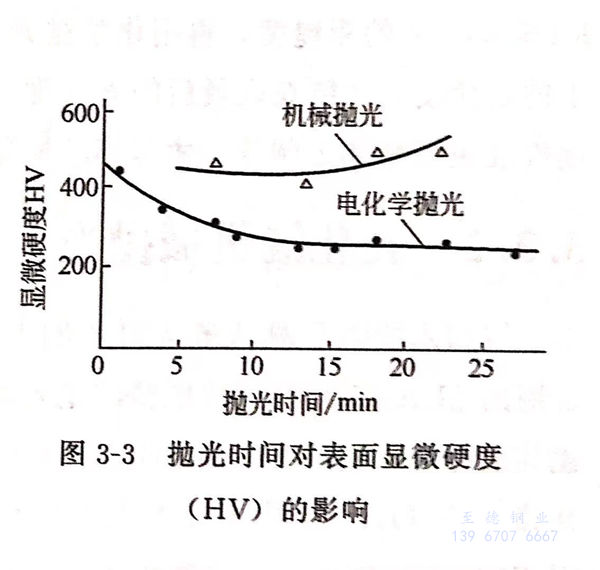

  a. 機械拋(pao)(pao)光(guang)隨著時間(jian)的(de)延長，表面顯(xian)(xian)微硬度基本(ben)上(shang)無(wu)明顯(xian)(xian)變化(hua)，見圖(tu)3-3拋(pao)(pao)光(guang)時間(jian)對表面顯(xian)(xian)微硬度（HV)的(de)影響，并高于電化(hua)學(xue)拋(pao)(pao)光(guang)顯(xian)(xian)微硬度（HV)。


圖 3.jpg


  b. 電(dian)化(hua)學(xue)拋(pao)(pao)光隨(sui)著拋(pao)(pao)光時間的延(yan)長，表(biao)面(mian)顯(xian)微硬(ying)(ying)度開始時明顯(xian)下(xia)降(jiang)(jiang)，15min后(hou)下(xia)降(jiang)(jiang)趨勢變得平(ping)緩，這(zhe)主(zhu)要(yao)是因為電(dian)化(hua)學(xue)拋(pao)(pao)光時冷作(zuo)硬(ying)(ying)化(hua)層(ceng)被逐漸溶解，使表(biao)面(mian)硬(ying)(ying)度下(xia)降(jiang)(jiang)而后(hou)趨于平(ping)緩。



2. 表(biao)面耐蝕(shi)性


 腐(fu)(fu)蝕實驗采用失(shi)重法(fa)，即在50g/L三氯化鐵(tie)和1.83g/L鹽酸介質在溫度(du)50℃中(zhong)進(jin)行。每隔1小(xiao)時(shi)取出試樣(yang)觀察(cha)其(qi)表面腐(fu)(fu)蝕狀態，并在光電分析天平上稱量其(qi)失(shi)重值（mg)。


  a. 機械(xie)拋光表面(mian)耐(nai)蝕性

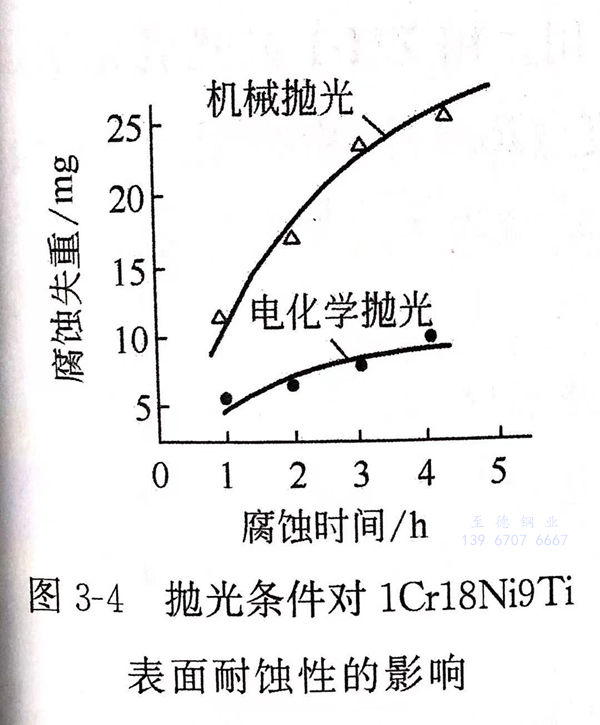

  從圖3-4拋光條件對321不銹鋼表面耐蝕性影響的曲線看出，機械拋光的耐蝕性明顯低于電化學拋光，這主要是機械拋光表面的冷作硬化變形層的腐蝕速率較高，加之在機械研磨過程中，不可避免地有磨料微粒嵌入變形層中，加大了變形層的腐蝕速率。


圖 4.jpg


  b. 電化學拋光使金屬表面冷作硬化層溶解，表面活性降低，更重要的是，表面有一連續的鈍化膜形成，顯著提高其耐蝕性。
