1. 零件類型(xing)

 如噴涂糖衣片采用的高壓無氣噴涂機上使用的涂料缸，采用2Cr13不銹鋼材料，具有高化學穩定性，但硬度不高，易于磨損。要求內孔表面鍍硬鉻，增加耐磨性和減少與介質的親和力，鍍層技術要求如下：

 ①. 鉻層厚度(du)0.04~0.07mm.

 ②. 鉻(ge)層結(jie)晶細致、均勻，從端面向內(nei)孔觀察要(yao)有鏡面光(guang)亮，不(bu)允許(xu)有凹痕(hen)、麻(ma)點、燒焦、皺紋等。

 ③. 兩端口部鍍(du)后(hou)尺(chi)寸(cun)錐度差(cha)小于0.01mm,不允許(xu)有(you)橢(tuo)圓(yuan)度。

 ④. 鉻層硬度（HV)大(da)于(yu)800。

2. 工裝(zhuang)夾(jia)具

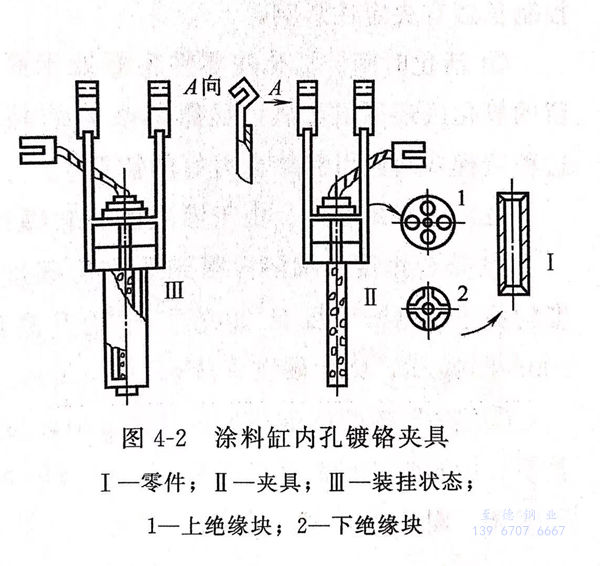

 見圖4-2,陽(yang)極用(yong)含銻8%的鉛-銻合金制成，陽(yang)極面積(ji)是陰(yin)極面積(ji)的1/3~1/2,錐(zhui)度(du)1:50,下(xia)小上(shang)(shang)(shang)大(da)，澆鑄(zhu)成型后車削(xue)成型。陽(yang)極上(shang)(shang)(shang)鉆(zhan)有孔(kong)(kong)以利(li)于電(dian)解液對流(liu)，同(tong)時增加陽(yang)極面積(ji)。陰(yin)陽(yang)極之間采用(yong)非金屬隔電(dian)絕(jue)(jue)緣，即(ji)用(yong)聚氯乙烯(xi)或有機玻璃(li)做(zuo)成有孔(kong)(kong)的上(shang)(shang)(shang)下(xia)絕(jue)(jue)緣塊，將陽(yang)極位置固定在零件內孔(kong)(kong)中心，有利(li)于溶(rong)液和(he)氣體自由逸出。

3. 鍍液成分和(he)工(gong)藝選(xuan)擇

a. 溶液(ye)成分(fen)

  鉻酐（CrO₃)  200~250g/L 、三價鉻（Cr³⁺)  2~5g/L

  硫酸（H₂SO₄)  2.2~2.7g/L 、三價鐵（Fe³⁺) ＜8g/L  、 鉻酐、硫酸比  （85~95):1

b. 工藝條件

  溫度  （50±2)℃  、 下槽(cao)預熱  30~60s

  陽極處理   DA25~30A/d㎡,時間20~25s,斷電15s

  小(xiao)電流施鍍   DK<10A/d㎡,時間(jian)4min,轉正常電流密度（35~40A/d㎡)

4. 工藝(yi)流程

  檢查內孔(kong)→檢測鍍前尺寸→絕緣（零件(jian)(jian)非(fei)鍍面和掛(gua)具(ju)外表面用聚氯乙烯(xi)塑料膠帶包扎緊(jin)）→裝掛(gua)具(ju)（按圖4-2所示）→裝陽(yang)極(ji)→電化學除油→熱水(shui)洗(xi)→冷水(shui)洗(xi)→入槽預熱→陽(yang)極(ji)處(chu)理→小電流(liu)施鍍（4min)→轉(zhuan)正(zheng)常電流(liu)鍍鉻→取出(chu)陽(yang)極(ji)、零件(jian)(jian)入回收槽→冷水(shui)洗(xi)兩(liang)次→去氫→送檢。

5. 工藝技術探討

a. 鍍層結(jie)合力

①. 預熱

   零件與電解液溫差在(zai)±1℃.

②. 陽極處理(li)時間

  只要能達到去除表面氧化膜即可。控(kong)制在25秒(miao)以內。時間控(kong)制長短有決定性(xing)影(ying)響(xiang)。

③. 活化時間

  活(huo)化(hua)(hua)使(shi)零件表面處于(yu)高度活(huo)化(hua)(hua)狀態。活(huo)化(hua)(hua)產生的氫氣把(ba)表面殘留的氧化(hua)(hua)膜還原成金屬，顯(xian)露其基體結(jie)晶表面，活(huo)化(hua)(hua)4分鐘(zhong)后轉入(ru)正(zheng)常電流電鍍。這種階梯(ti)式給電可(ke)獲結(jie)合力好的鍍層。

b. 鍍層(ceng)耐磨性(xing)

  由于鍍(du)液成分和(he)操作條件(jian)的(de)改變會(hui)顯(xian)著影響鍍(du)層的(de)硬度。

①. 鉻酐(gan)濃(nong)度

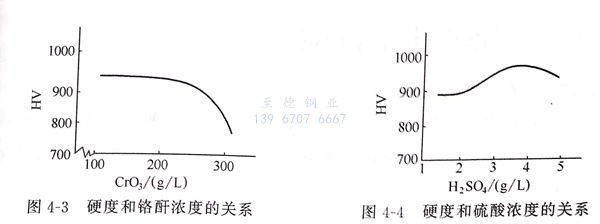

 稀溶液得到(dao)的鉻(ge)(ge)層(ceng)硬(ying)(ying)度(du)(du)(du)高，耐磨性好。見圖4-3硬(ying)(ying)度(du)(du)(du)和鉻(ge)(ge)酐濃度(du)(du)(du)的關系，鉻(ge)(ge)酐濃度(du)(du)(du)自200g/L開始升高而硬(ying)(ying)度(du)(du)(du)（HV)隨(sui)之(zhi)下降(jiang)。故(gu)選用(yong)鉻(ge)(ge)酐200~250g/L,鉻(ge)(ge)層(ceng)硬(ying)(ying)度(du)(du)(du)（HV)可(ke)達900.

②. 鉻酐／硫酸的酸比值

此(ci)比值(zhi)對硬(ying)度(du)很關(guan)鍵(jian)。圖4-4表示硬(ying)度(du)和硫酸濃度(du)的(de)關(guan)系。內孔鍍鉻的(de)酸比值(zhi)控(kong)制在（85~95):1較好，電(dian)流效率(lv)稍有降(jiang)低(di)，但鉻層硬(ying)度(du)高(gao)，耐(nai)磨、光亮、密實。

③. 電流(liu)密度(du)（DK)和鍍液溫度(du)（T)

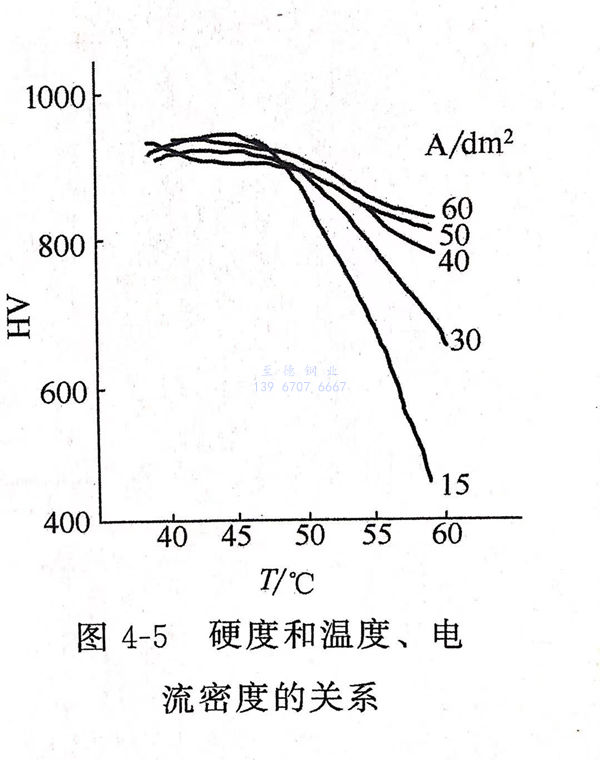

圖(tu)4-5為硬與溫度(du)（T)和(he)DK的關系，當(dang)DK=35~40A/d㎡、T=45~50℃時，鍍層硬度(du)高。

c. 鍍層(ceng)的光澤(ze)性(xing)

①. 三價鉻或(huo)鐵的影響

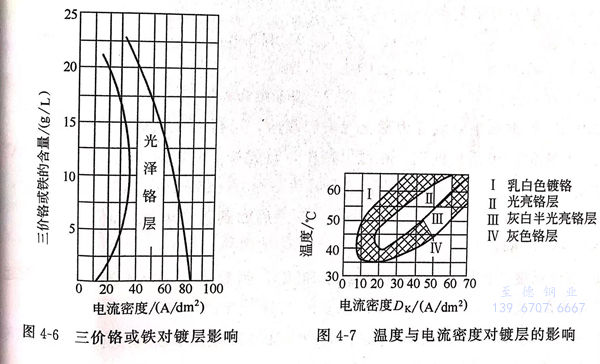

  圖4-6表示三價鉻或鐵對鍍層的影響，內孔鍍鉻的三價鉻（Cr³⁺)含量取2~5g/L為佳。過少則沉積速率慢，過多則縮小光亮范圍。三價鉻含量高易使內孔上端鉻層沉積減緩，下端鉻層沉積加快。鐵應控制在8g/L以下，過高使電流波動，難以獲得光澤鍍層。

②. 溫(wen)度(du)與(yu)電(dian)流(liu)密度(du)的影(ying)響

  圖(tu)4-7所示內孔(kong)鍍硬鉻(ge)(ge)，溫(wen)(wen)度(du)(du)和電(dian)流(liu)密度(du)(du)應(ying)取(qu)(qu)下限。因(yin)為孔(kong)內陰(yin)陽極距近，溶液對流(liu)性差，內孔(kong)溫(wen)(wen)度(du)(du)比外面高，溫(wen)(wen)度(du)(du)取(qu)(qu)上限會使鍍層發烏無(wu)光。電(dian)流(liu)密度(du)(du)取(qu)(qu)中(zhong)等，即35~40A/d㎡,T為50~55℃,可得沉積光亮硬鉻(ge)(ge)，見(jian)圖(tu)4-7Ⅱ區所示。
