1. 誘導體的(de)作用


 不銹鋼表面在施鍍前進行較好的預處理，但不銹鋼表面極易生成一層薄而透明的氧化物膜，不具有催化活性，因此，在其表面進行化學鍍比較困難。除了在鍍前進行預處理外，選擇合適的金屬作為施鍍時的誘導體也尤為重要。李寧在其所著的《化學鍍實用技術》一書中提到用鐵絲作為誘導體，但由于鐵絲在空氣中易生成鐵銹，影響施鍍效果，而王婷和魏曉偉提出以鋁絲或銅絲作為不銹鋼化學鍍鎳磷合金的誘導體，取得了較好的效果。


2. 在不同誘導體的作(zuo)用下(xia)Ni-P合金(jin)鍍層的結果


 在兩種(zhong)誘(you)導體的作用下，控制溫度為(wei)（80±2)℃，pH為(wei)4.9 ±0.2,施(shi)鍍時間為(wei)2小時。

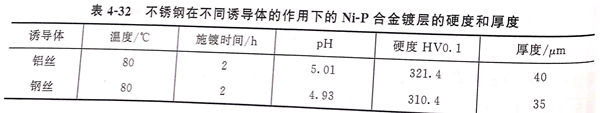

 a. 鍍(du)層厚度(du)和硬度(du)，結果(guo)見表4-32.


表 32.jpg


 由表4-32可知，在(zai)鋁(lv)絲的作用(yong)下，Ni-P 鍍層較厚，硬(ying)度較高。


 b. 鍍層的形貌


 從表4-32中(zhong)可(ke)以看出，在(zai)(zai)(zai)鋁絲(si)作(zuo)(zuo)用下的(de)(de)鍍(du)層較厚，這是因(yin)為(wei)鋁在(zai)(zai)(zai)鍍(du)液中(zhong)很活潑，與鎳(nie)發(fa)生(sheng)置換反應(ying)，在(zai)(zai)(zai)基(ji)體表面(mian)出現鎳(nie)核沉積(ji)，使不(bu)(bu)銹鋼具備(bei)催化(hua)活性。通過觀察(cha)鍍(du)層的(de)(de)截(jie)面(mian)形(xing)貌，發(fa)現組織疏(shu)松，Ni-P顆粒大小(xiao)也(ye)(ye)有(you)些不(bu)(bu)均勻且粗糙。而銅(tong)在(zai)(zai)(zai)施鍍(du)時不(bu)(bu)具備(bei)催化(hua)活性，也(ye)(ye)沒有(you)鎳(nie)活潑，但在(zai)(zai)(zai)實(shi)驗中(zhong)由于對鍍(du)液PH的(de)(de)調節，使銅(tong)具有(you)適(shi)中(zhong)的(de)(de)自催化(hua)活性，可(ke)作(zuo)(zuo)為(wei)不(bu)(bu)銹鋼的(de)(de)誘(you)導(dao)體，觸發(fa)鍍(du)液發(fa)生(sheng)氧化(hua)還(huan)原反應(ying)，但其反應(ying)速率(lv)(lv)較鋁小(xiao)，通過觀察(cha)可(ke)知，形(xing)核率(lv)(lv)保(bao)持穩定(ding)，所得鍍(du)層均勻致密，孔(kong)隙率(lv)(lv)小(xiao)，但厚度(du)沒有(you)在(zai)(zai)(zai)鋁絲(si)誘(you)導(dao)的(de)(de)作(zuo)(zuo)用下大，硬度(du)也(ye)(ye)不(bu)(bu)高，鍍(du)層表面(mian)不(bu)(bu)存(cun)在(zai)(zai)(zai)大顆粒狀的(de)(de)Ni-P合金。


 兩(liang)種誘(you)導體作(zuo)(zuo)用下(xia)的(de)鍍(du)層表(biao)面(mian)(mian)都(dou)較平整，且(qie)具(ju)有金屬光澤。鋁(lv)絲作(zuo)(zuo)用下(xia)的(de)鍍(du)層表(biao)面(mian)(mian)光亮白(bai)色，與(yu)未施鍍(du)的(de)不銹鋼表(biao)面(mian)(mian)相似，硬度與(yu)耐蝕性(xing)優于不銹鋼。銅絲作(zuo)(zuo)用下(xia)的(de)鍍(du)層表(biao)面(mian)(mian)略發(fa)黃。


c. 鍍層(ceng)的(de)耐磨性檢測

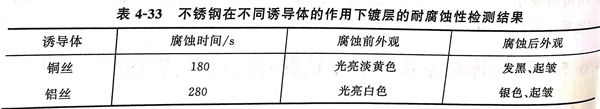

腐蝕(shi)介(jie)質為68%濃硝酸，鍍層的耐(nai)腐蝕(shi)性(xing)檢測結果  見表4-33 。


表 33.jpg


 由表4-33可見，鋁絲(si)誘導下所得鍍層的耐蝕(shi)時間稍長。由于(yu)其沉積速率(lv)較(jiao)(jiao)快，厚度增加(jia)也較(jiao)(jiao)快，孔(kong)隙率(lv)越小，（當鍍層厚度大于(yu)15μm,基本無(wu)孔(kong)），因此，鋁絲(si)比銅絲(si)作用下的耐蝕(shi)性好(hao)。


 由此可(ke)以(yi)認(ren)為，鋁絲、銅(tong)絲作為誘(you)導體(ti)，都能獲得表面光潔的Ni-P合(he)金(jin)(jin)鍍層(ceng)，且硬(ying)度(du)(du)均優于不(bu)銹(xiu)鋼本體(ti)。而鋁絲作用(yong)所得Ni-P-合(he)金(jin)(jin)鍍層(ceng)較(jiao)銅(tong)絲作用(yong)的膜層(ceng)厚(hou)度(du)(du)大，硬(ying)度(du)(du)高，耐蝕性好。
