不銹鋼載(zai)波鈍化時載(zai)波參(can)數對(dui)鈍化膜的影響主要有以下幾點：
1. 載波(bo)幅值對鈍化(hua)膜(mo)性(xing)能的(de)影響

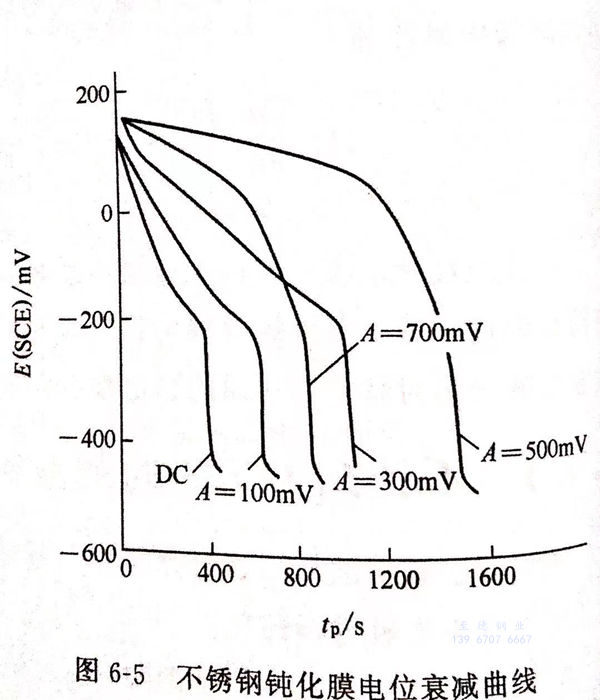

①. 圖6-5為施加不同幅值A，幅寬＝300ms,比值R=2:1方波的鈍化(hua)膜電位衰弱曲線，可見載波鈍化膜電位衰減時間明顯大于直流鈍化膜，而且隨著幅值的增大，載波鈍化膜的耐蝕性能明顯增強，但當振幅A=700mV時，耐蝕性又變差。

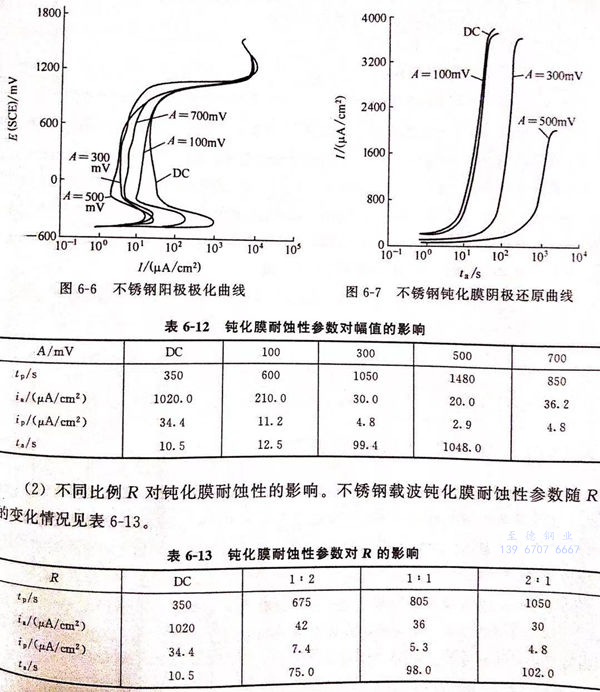

②. 圖(tu)6-6為不(bu)銹鋼電極(ji)的陽(yang)極(ji)極(ji)化曲線
由圖6-6可以看(kan)出，載波鈍(dun)(dun)(dun)(dun)化(hua)(hua)后，陽極(ji)(ji)最大活(huo)化(hua)(hua)電流(liu)(liu)和維鈍(dun)(dun)(dun)(dun)電流(liu)(liu)都(dou)明(ming)(ming)顯小于直流(liu)(liu)鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)。這說明(ming)(ming)在電位衰減(jian)過(guo)程(cheng)中(zhong)，只是部分鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)較薄弱的(de)環節即(ji)活(huo)性(xing)點發(fa)生溶解，裸(luo)露(lu)出基底(di)金屬，其他部分仍處(chu)于鈍(dun)(dun)(dun)(dun)化(hua)(hua)狀態，因而(er)陽極(ji)(ji)極(ji)(ji)化(hua)(hua)時，裸(luo)基底(di)金屬發(fa)生再鈍(dun)(dun)(dun)(dun)化(hua)(hua)，使活(huo)化(hua)(hua)電流(liu)(liu)和維鈍(dun)(dun)(dun)(dun)電流(liu)(liu)都(dou)明(ming)(ming)顯減(jian)少(shao)。對于載波鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)，隨著幅值(zhi)A的(de)增(zeng)大，活(huo)化(hua)(hua)電流(liu)(liu)和維鈍(dun)(dun)(dun)(dun)電流(liu)(liu)減(jian)少(shao)，說明(ming)(ming)鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)變得致密，厚度(du)(du)增(zeng)加(jia)，活(huo)性(xing)點減(jian)少(shao)。而(er)當(dang)幅值(zhi)A=700mV時，最大電位已(yi)達1100mV,已(yi)進入(ru)過(guo)鈍(dun)(dun)(dun)(dun)化(hua)(hua)區，這時鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)的(de)厚度(du)(du)雖然增(zeng)加(jia)，但膜(mo)已(yi)疏松，耐蝕性(xing)能變差(cha)。
③. 圖(tu)6-7為上述鈍化(hua)條件(jian)下鈍化(hua)膜(mo)的(de)陰(yin)極(ji)(ji)還原曲線，當幅值A=500mV時，轉化(hua)膜(mo)的(de)耐陰(yin)極(ji)(ji)還原能力最強(qiang)。鈍化(hua)膜(mo)的(de)耐蝕(shi)性參數(shu)隨幅值的(de)變化(hua)見表6-12。
2. 不(bu)同比例R對鈍化膜耐蝕性的影響(xiang)
不銹鋼(gang)載波鈍化(hua)膜耐蝕性參數隨R的變化(hua)情(qing)況見表6-13。
由(you)表6-13可以看出(chu)，當R=2:1時，鈍(dun)化膜(mo)的耐蝕性(xing)最好。這可能是因(yin)為當1/1%=2:1時，電位(wei)在陰極(ji)區的停留時間較長，鈍(dun)化膜(mo)處(chu)于此(ci)區時，活性(xing)點處(chu)優先發(fa)生溶(rong)解，而當鈍(dun)化膜(mo)處(chu)于陽極(ji)區時，鈍(dun)化膜(mo)優先發(fa)生鈍(dun)化，由(you)于交變(bian)電場的作用，促使(shi)鈍(dun)化膜(mo)變(bian)得致密，耐蝕性(xing)能增(zeng)強。
3. 不(bu)同幅寬P對(dui)鈍化膜耐(nai)蝕性的影響

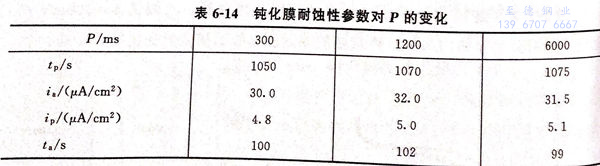

不銹(xiu)鋼鈍(dun)化膜的耐蝕性(xing)參(can)數隨P的變化情況見表6-14。
從表6-14可見，隨著疊加方波幅寬P的變化，鈍化膜的耐蝕性能基本不受影響。鈍化膜耐蝕性的提高，不僅與膜厚的增加有關，還與膜的組成元素的分布有關。載波鈍化時，在交變電場正負半周的作用下，鈍化膜的生長與溶解交替進行。在鈍化膜的溶解過程中，鉻及氧化鐵（Fe2O3)含量較低處優先溶解，而在生長過程中，溶解處的鈍化膜較薄，電場較高而優先修復，修復后質量優于修復前，從而改善了膜的整體質量，使耐蝕性得到相應的提高。
載波(bo)(bo)不銹(xiu)鋼鈍化(hua)膜的耐蝕性能明顯優于(yu)直流鈍化(hua)膜，而對(dui)于(yu)載波(bo)(bo)鈍化(hua)膜，當(dang)A=500mV、P=300ms、R=2:1時，其耐蝕性能最(zui)好。
