在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中(zhong)科院金屬(shu)腐蝕與防蝕研究所杜天保等人用(yong)在直(zhi)流電位的(de)基礎上施加一個(ge)方(fang)波(bo)電波(bo)對1Cr25不銹鋼電極進行鈍化。

1. 電(dian)極(ji)

  為1Cr25不(bu)銹鋼圓棒Φ1.0cm,其(qi)化學成分為含(han)鐵量67.2%,含(han)鉻量25.7%,含(han)錳量5.4%,含(han)鉬量2%,含(han)鎳量＜0.4%.采用環氧(yang)樹脂涂封(feng)電極，只露出工作表面(mian)，依次(ci)用400#、1000#金相砂紙打磨(mo)光亮，再用丙酮、一次(ci)蒸餾水沖洗(xi)干凈。

2. 鈍化

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進(jin)行載波鈍化。鈍化時直流電(dian)位(wei)恒定400mV。

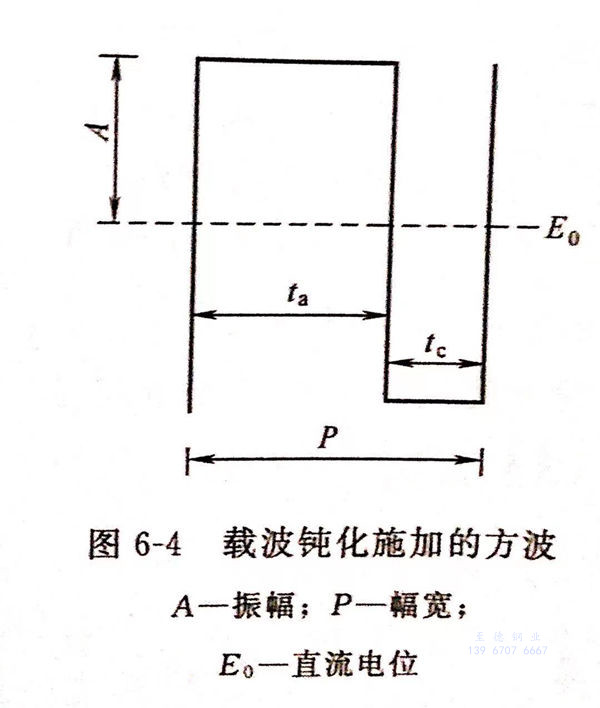

載波鈍化(hua)(hua)時在直流電(dian)位(wei)的(de)基礎上疊加(jia)方波鈍化(hua)(hua)時間10分鐘,得(de)到載波鈍化(hua)(hua)膜，所加(jia)方波見(jian)圖6-4。

3. 電位(wei)衰減曲線測定(ding)

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽(yang)極(ji)極(ji)化曲線測定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰極(ji)還原曲線(xian)的測(ce)定

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有(you)電位均相對(dui)于SCE，實(shi)驗(yan)在室(shi)溫(wen)中進行。
