不銹鋼(gang)化(hua)學著色(se)配方 4 (見表(biao)8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬(ma)氏體不銹鋼在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑的作用和影(ying)響

 ①. 著色劑(ji)S

   著色(se)(se)(se)劑的(de)加(jia)入(ru)不僅可以擴大著色(se)(se)(se)色(se)(se)(se)澤范(fan)圍，還可降低(di)鉻(ge)酐(gan)含量。表8-13是其他成分不變的(de)情(qing)況下，不同含量的(de)著色(se)(se)(se)劑S對著色(se)(se)(se)膜外(wai)觀(guan)的(de)影(ying)響。

   隨著色(se)(se)(se)(se)劑(ji)S含量(liang)的(de)(de)增加，著色(se)(se)(se)(se)外觀(guan)由黃(huang)色(se)(se)(se)(se)變到(dao)黑色(se)(se)(se)(se)。含量(liang)超過40g/L,色(se)(se)(se)(se)澤變化不大。要根據(ju)色(se)(se)(se)(se)澤的(de)(de)需要確定著色(se)(se)(se)(se)劑(ji)S的(de)(de)含量(liang)。

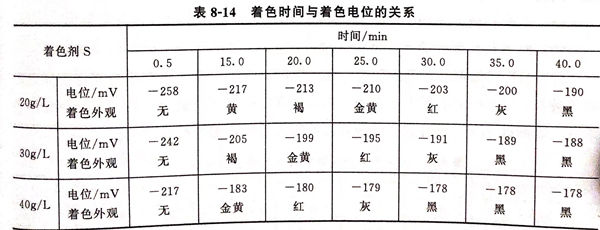

   從表(biao)(biao)8-14可(ke)知，在著(zhu)(zhu)(zhu)色(se)(se)劑(ji)(ji)S含量(liang)不同的(de)溶液中(zhong)，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)時(shi)間的(de)延(yan)長，氧化(hua)膜增(zeng)厚(hou)，表(biao)(biao)面電(dian)位(wei)逐漸正移，電(dian)位(wei)變化(hua)范圍為40~54mV.當氧化(hua)膜增(zeng)長到一定厚(hou)度，著(zhu)(zhu)(zhu)色(se)(se)電(dian)位(wei)基本達到恒定時(shi)，表(biao)(biao)面呈現灰色(se)(se)、黑色(se)(se)。此(ci)外，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)劑(ji)(ji)濃度的(de)增(zeng)加，不銹(xiu)鋼開始著(zhu)(zhu)(zhu)色(se)(se)電(dian)位(wei)和(he)達到黑色(se)(se)時(shi)的(de)電(dian)位(wei)，比低濃度著(zhu)(zhu)(zhu)色(se)(se)劑(ji)(ji)時(shi)的(de)電(dian)位(wei)要正，膜層達到深色(se)(se)的(de)時(shi)間縮短。表(biao)(biao)明著(zhu)(zhu)(zhu)色(se)(se)劑(ji)(ji)在形(xing)成彩色(se)(se)膜層的(de)過程(cheng)中(zhong)有利于膜層的(de)著(zhu)(zhu)(zhu)色(se)(se)。

②. 穩定(ding)劑M

 表8-15為穩(wen)定劑對著色外(wai)觀的影(ying)響。

 由表(biao)8-15可(ke)(ke)知，穩(wen)定劑(ji)的加入，可(ke)(ke)使(shi)表(biao)面顏色(se)更加鮮(xian)艷，有利于提(ti)高(gao)著(zhu)色(se)液的穩(wen)定性。

③. 促進劑V

 表(biao)8-16為促進劑對著色外觀(guan)的影(ying)響(xiang)。

 由表8-16可知，促進劑對(dui)表面(mian)色澤(ze)的影響很大(da)，對(dui)形成(cheng)黑(hei)色膜(mo)(mo)起到了(le)促進作(zuo)用(yong)，若(ruo)不(bu)需要黑(hei)色膜(mo)(mo)層(ceng)，在著色液中可不(bu)加促進劑。

2. 著色時間(jian)的影(ying)響

 在(zai)配方4的(de)化(hua)學(xue)著(zhu)色(se)(se)液中，在(zai)3Cr13不(bu)銹鋼表面上隨(sui)著(zhu)著(zhu)色(se)(se)時間的(de)不(bu)同，可以(yi)獲得黃色(se)(se)、紅紫色(se)(se)、灰色(se)(se)、黑(hei)色(se)(se)等多種色(se)(se)澤(ze)。鉻酐濃度為普通化(hua)學(xue)著(zhu)色(se)(se)液中的(de)1/4~1/3,有(you)利于環保。

3. 獲得的(de)膜層具(ju)有良好的(de)耐(nai)磨性和耐(nai)候性
