1. 不(bu)銹鋼陽(yang)極氧化膜的制備


  不(bu)銹(xiu)鋼陽極(ji)氧(yang)化(hua)(hua)膜是在(zai)特(te)定的溶液(ye)中（150~350g/L硫酸溶液(ye)），在(zai)過鈍化(hua)(hua)電(dian)位區的特(te)定電(dian)位下，用電(dian)化(hua)(hua)學方法在(zai)奧氏體(ti)不(bu)銹(xiu)鋼表面形(xing)成耐蝕(shi)性優良的陽極(ji)氧(yang)化(hua)(hua)膜。


2. 不銹鋼陽極氧(yang)化膜的耐(nai)蝕性

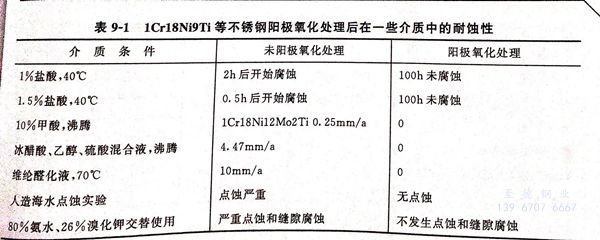

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。


表 1.jpg


  不銹鋼(gang)陽極氧化(hua)膜(mo)與自(zi)然(ran)鈍化(hua)膜(mo)、硝酸鈍化(hua)膜(mo)和彩(cai)色膜(mo)相比，其(qi)耐蝕性呈數量級的增加，特別(bie)是抗(kang)點蝕和縫隙腐蝕更為有效(xiao)。

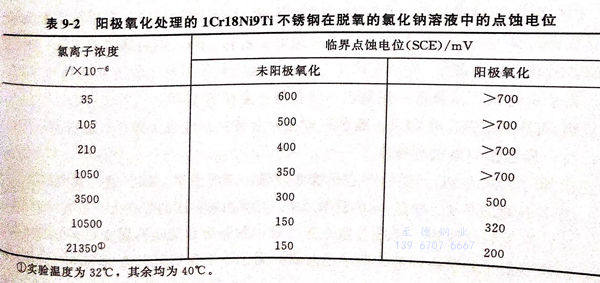

 b. 不(bu)銹鋼陽極(ji)氧(yang)化處理(li)后在不(bu)同氯離子濃度的水(shui)溶液中的點蝕(shi)電位見(jian)表(biao)9-2，臨(lin)界點蝕(shi)電位（相對于SCE飽和甘汞電極(ji)電位）大(da)幅度升高。


表 2.jpg


 c. 實驗溫度為(wei)32℃,其余均為(wei)40℃。


3. 陽極氧化處理后的不銹鋼的實(shi)際使用(yong)


  陽極氧化處理后的321不銹鋼 和316Ti不(bu)銹鋼(gang)在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
