退火的低碳馬氏體不銹鋼，如12Cr13(410)具有類似于退火低碳合金鋼的切削特性。可是，退火的低碳馬氏體不銹鋼的硬度范圍一般比較高，因此，切削馬氏體不銹鋼需要更大的切削力。

 在多數情況下，12Cr13(410)馬氏(shi)體不銹鋼或類似牌號(hao)的不銹鋼都(dou)必須在淬火(huo)回火(huo)狀態(tai)下切削，通常(chang)硬(ying)(ying)度(du)(du)(du)范(fan)(fan)圍(wei)(wei)在洛(luo)氏(shi)硬(ying)(ying)度(du)(du)(du)26~32之間。在這一硬(ying)(ying)度(du)(du)(du)范(fan)(fan)圍(wei)(wei)切削，應按比例(li)增加切削力(li)和(he)減少切削速(su)度(du)(du)(du)和(he)進刀量。雖然刀具的使用壽命(ming)會隨(sui)硬(ying)(ying)度(du)(du)(du)的增加而縮(suo)短，但當切削上述硬(ying)(ying)度(du)(du)(du)范(fan)(fan)圍(wei)(wei)的低碳馬氏(shi)體不銹鋼時，還是能(neng)獲得良好的表面光(guang)潔(jie)度(du)(du)(du)和(he)精確度(du)(du)(du)。

 含碳較高的馬氏體鋼，如(ru)30Cr13(420)和68Cr17(440A),特(te)別是108Cr17(440C)鋼，切(qie)削難度極大。這(zhe)是由于(yu)：

 ①.  退火后仍有(you)很高的(de)硬(ying)度（布氏硬(ying)度195~230);

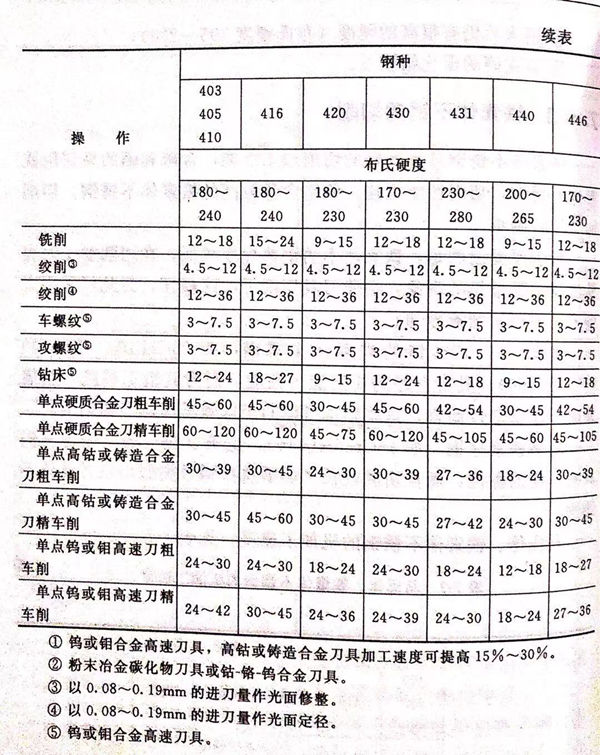

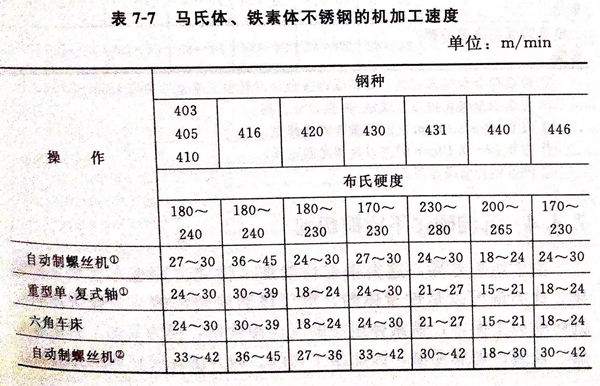

 ②. 存(cun)在硬(ying)的(de)碳化(hua)鉻質點。
