在腐蝕介質中，金屬與金屬或非金屬表面構成非常狹窄的縫隙內產生的一種局部腐蝕現象，被稱作縫(feng)隙腐蝕。這類腐蝕常常發生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區域。

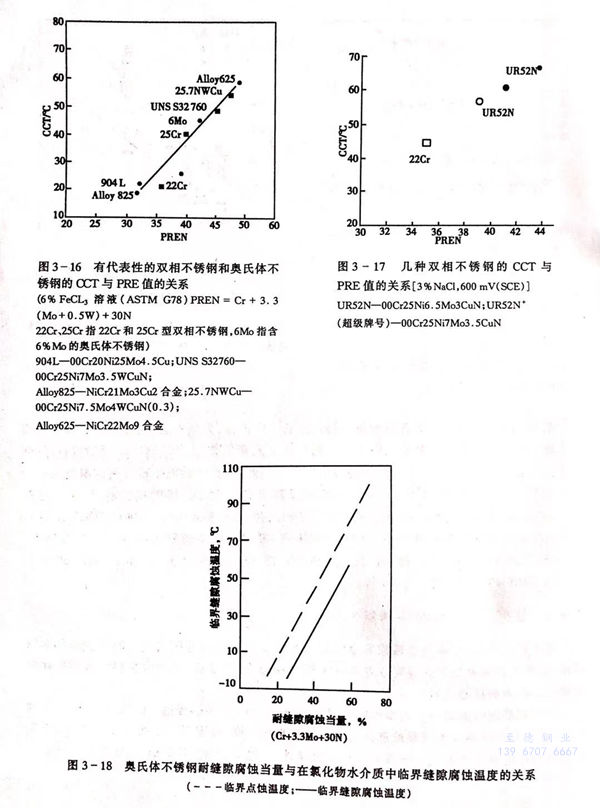

 不銹(xiu)鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達。CCT與鋼中PRE的關系，對于耐縫隙腐蝕不銹鋼(gang)的選擇具有重要的指導價值，見圖3-16和圖3-17.合金元素對鋼耐縫隙腐蝕性能的影響具有一致的規律性，只是CCT較CPT稍低（見圖3-18).

 耐縫隙腐(fu)蝕不銹(xiu)鋼(gang)的選(xuan)擇(ze)和服役環境(jing)密(mi)切相關，在(zai)大氣，高純水和淡(dan)水中，當Cr17型(xing)和18-8不銹(xiu)鋼(gang)出現縫隙腐(fu)蝕時，可選(xuan)用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等(deng)，一(yi)般(ban)可滿足要(yao)求。若(ruo)仍不滿意(yi)，可選(xuan)用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等(deng)。

 上述的耐縫(feng)隙腐蝕(shi)不(bu)銹(xiu)鋼(gang)其耐縫(feng)隙腐蝕(shi)是相對(dui)而言，實際(ji)上在(zai)不(bu)銹(xiu)鋼(gang)范疇(chou)內(nei)，對(dui)縫(feng)隙腐蝕(shi)完全(quan)免(mian)疫(yi)的牌號(hao)目前尚未(wei)誕生(sheng)。為解決不(bu)銹(xiu)鋼(gang)的縫(feng)隙腐蝕(shi)問(wen)題，除選(xuan)擇(ze)合適(shi)的不(bu)銹(xiu)鋼(gang)外，在(zai)設(she)計和使用中應盡量避免(mian)縫(feng)隙的產生(sheng)。
